4．视频放大电路
在一般的晶体管电视机中，视频信号及第二伴音中频信号都送入预视放级，再分别由其发射极和集电极输出，馈入各自相应的电路。预视放级还具有隔离检波器与后面各级电路。完成前后级的阻抗匹配、提高检波效率及电路负载能力等作用。该单元电路处在电视机内信号通路交通枢纽处，占有重要地位。而视放末级电路是将视频信号进行最后的放大，再送到显象管阴极或栅极。要求视放末级输出的视频信号幅度要足够大、频带足够宽。
5．自动增益控制（AGC）电路

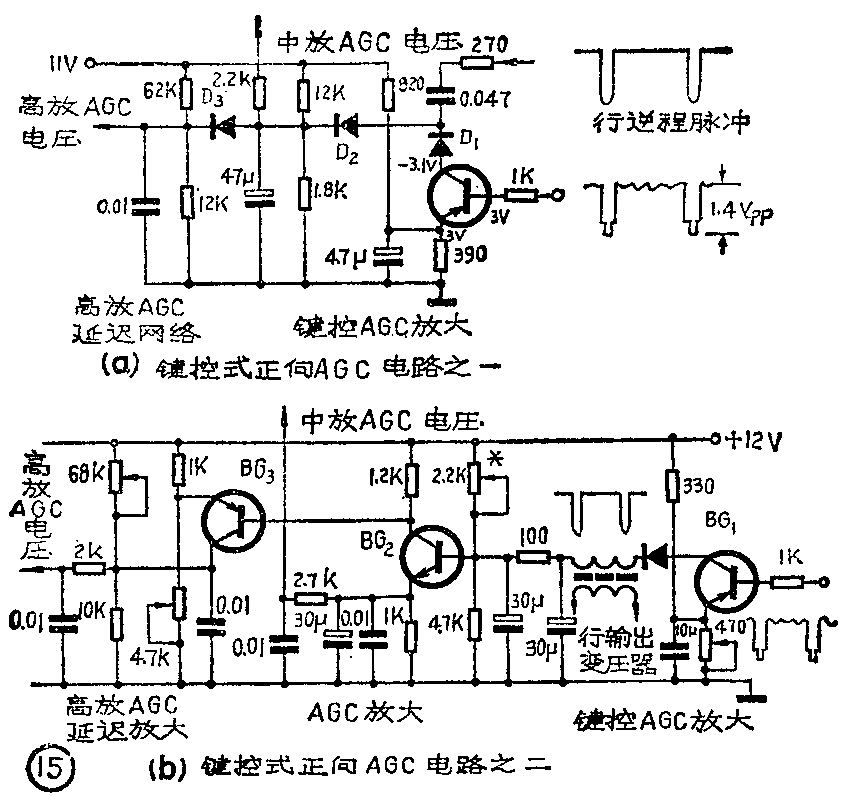

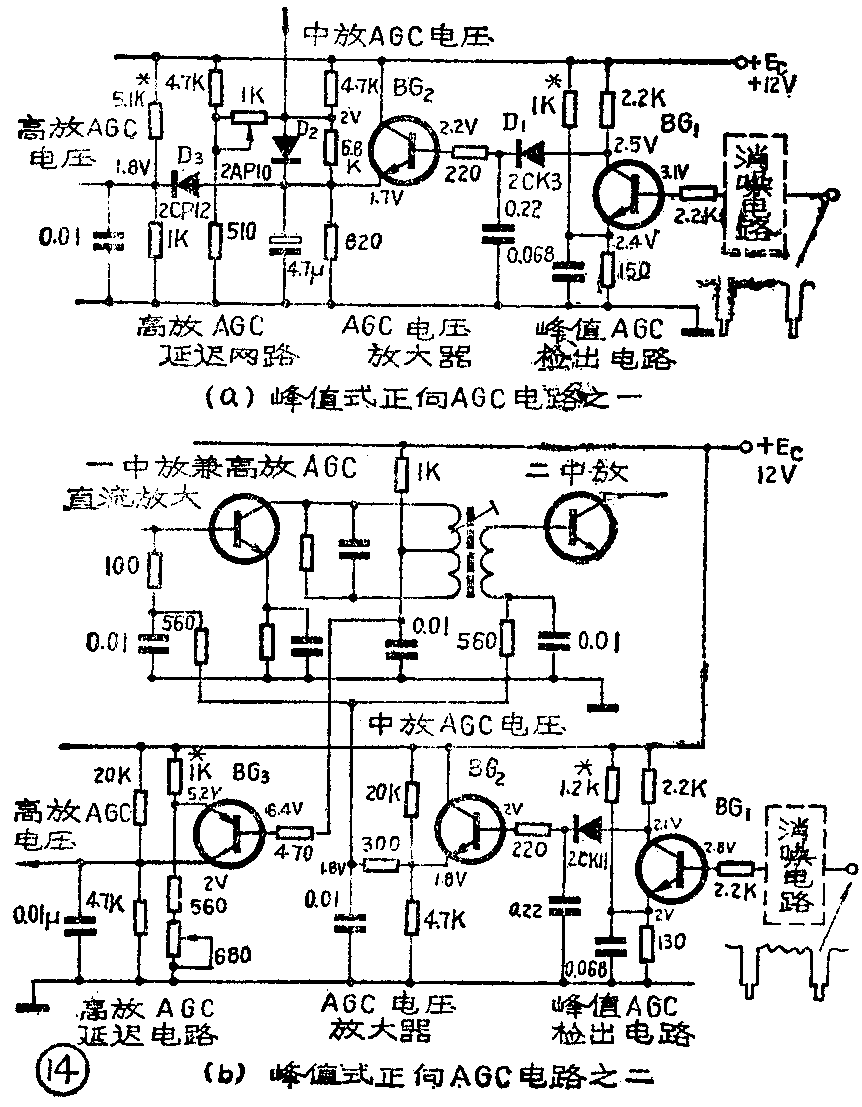

该电路主要功能是在外来电视信号强弱变化、电源电压变动等等不利的情况下，仍能维持视频检波器输出的图象信号电平基本不变，且波形不失真。AGC电路的构成如图13所示，其基本工作过程是：当输入信号弱时，通道各级处于最大增益状态（此时的直流工作点称起控点）；输入信号增大到一定程度后，利用反馈控制原理，通过改变图象中放级I\(_{c}\)的大小来降低其增益（此时的中放AGC已起控）；当输入信号再增强时，便可改变高放级Ic值来降低通道的增益（此时称为高放AGC已起控）。一般把AGC起控后，通过使图象放大级I\(_{c}\)增加来降低电路增益的受控方式，称作正向AGC控制方式。当前很少使用反向AGC方式。按电路结构区分，AGC电路分三类：①AGC电压正比于视频检波器输出信号的平均值。现已很少使用，这里从略；②峰值式，即电路设置有峰值式AGC检波电路，使AGC电压正比于视频检波器输出信号的峰值，电路实例如图14a、b；③键控式，其特点是在电路中引入行逆程脉冲，电路只在行扫描过程期间才工作，AGC电压特点同前者，电路实例如图15a、b所示。
6．伴音电路
第二伴音中频信号多由预视放级的集电极取出，经伴音中频放大电路放大（是机内伴音信号主要增益处）后，由鉴频器（为调频波检波器）进行解调，得到声音信号，再经过音频放大器最后放大，送入扬声器发声。

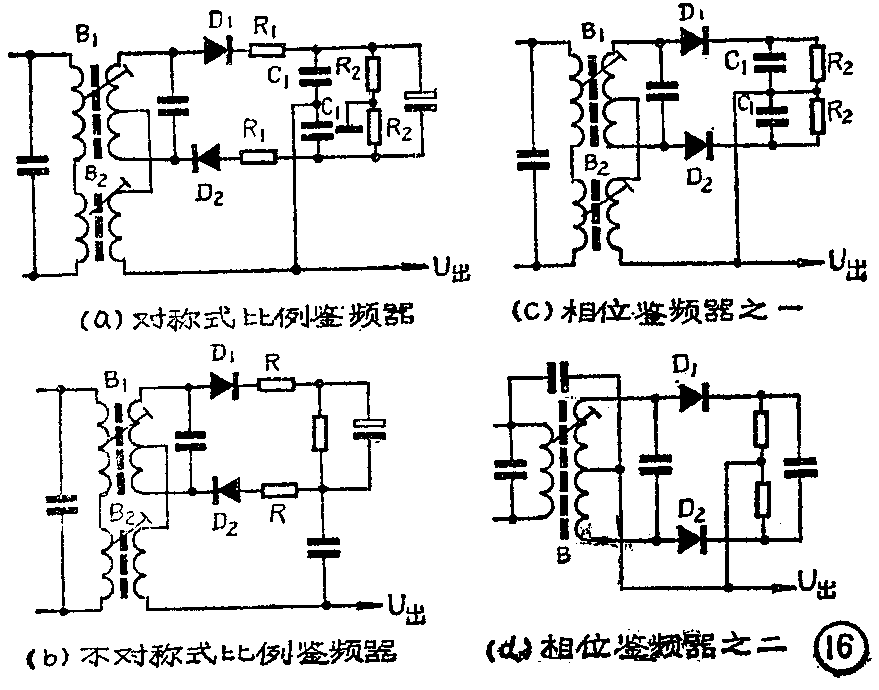

鉴频器前面的伴音中放电路，多采用两级谐振放大器（单调谐式或双调谐式）或是采用两级直耦电路。若是使用相位鉴频器，前面应加限幅级。常见的鉴频器电路如图16。
7．同步分离电路
同步分离电路包括幅度分离电路和频率分离电路两部分。它的任务是首先由幅度分离电路把同步脉冲信号从全电视信号中分离出来，然后再由频率分离电路把行、场同步脉冲信号分开，分别送到行、场扫描电路，用以控制电视机与电视台的摄象机同步地工作。
这部分电路是典型的脉冲电路，在保证电视图象的稳定性方面占有重要地位。
常见的幅度分离电路如图17a、b所示。其中图17a是采用的NPN晶体管，输入的是负极性全电视信号U\(_{入}\)，输出为正极性矩形脉冲U出（即同步头向下）；图17b是采用的PNP型晶体管，U\(_{入}\)为正极性全电视信号，U出是负极性矩形脉冲。

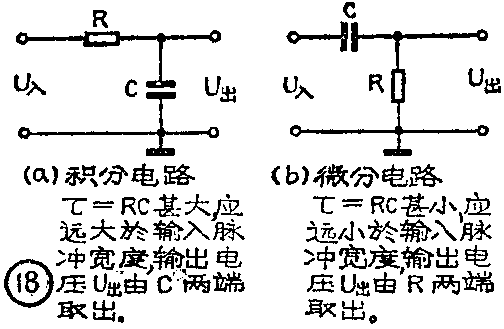

常见的频率分离电路如图18所示。其中图18a称作积分电路；图18b叫微分电路。电路的时间常数τ=RC。现行电视机的电路中多使用2～3节积分电路，微分电路已被AFC电路取代。

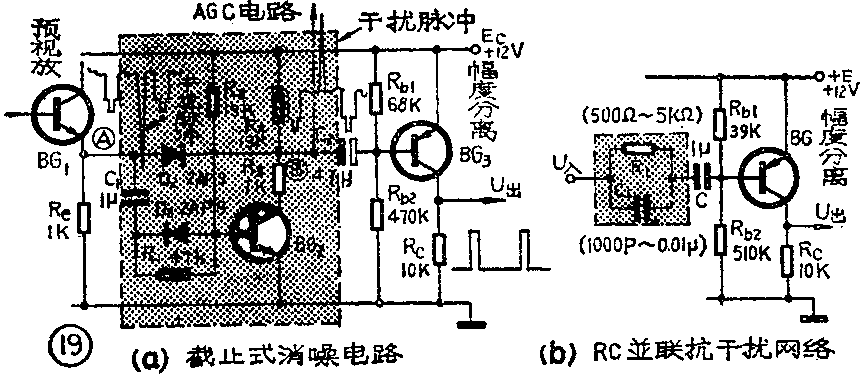

为了抑制高幅度、窄脉冲的干扰，在同步分离电路之前多设置消噪电路（又称抗干扰电路）。电视机消噪电路的种类繁多，目前国产电视机中常见的有如图19a、b两种。
8．场扫描电路

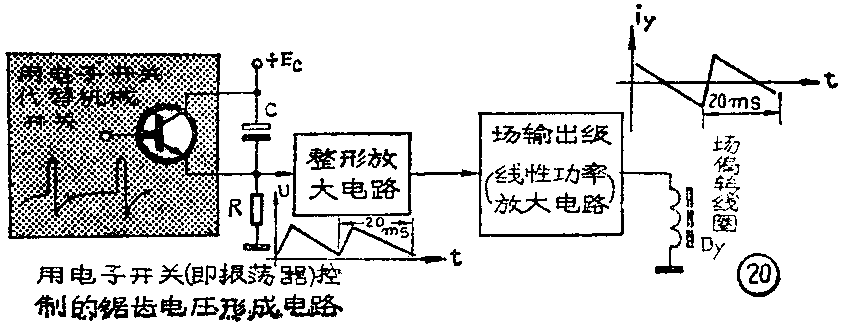

场扫描电路的任务是向场偏转线圈输送符合要求的锯齿形电流，以保证显象管内电子束作垂直方向的扫描运动。该电路多由振荡级、推动级及输出级组成，如图20。场输出级是低频线性功率放大电路，传输固定频率（50Hz）的脉冲信号，要求设置合适的直流工作点。
由RC充放电形成锯齿波的电路称为RC锯齿波电压形成电路，它是整个场扫描电路的核心，几种常见的电路如图21所示。能够准确地辨认出它在电路中的部位，对于了解分析场扫描电路具有重要的作用。

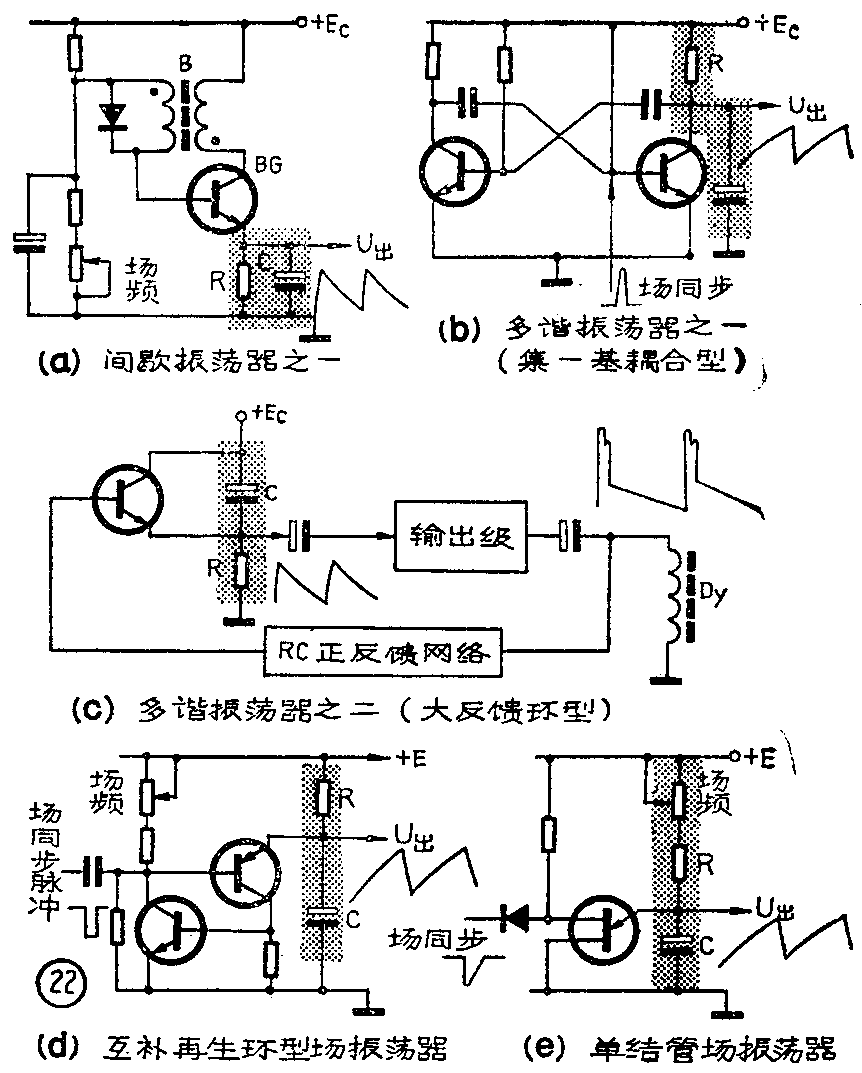

几种类型的场振荡电路如图22所示，它是一个自激式电子开关，控制RC充放电，形成锯齿波，近年来多使用图22a和c两种电路。
场输出电路有单管和OTL两大类型，常见的如图23所示。其中图23a为变压器耦合式单管场输出电路，多用于大功率（或大屏幕）电视机中。特点是：阻抗匹配性好，功率传输效率高；电路简单可靠，但波形失真较明显。电子管电视机中也常采用这种电路；图23b是扼流圈耦合式单管场输出电路，多用于小屏幕晶体管电视机中。特点是：电路简单可靠、调试容易，波形失真也较明显而且要求晶体管的BV\(_{ceo}\)参数较高；图23c是互补对称式OTL场输出电路，它的特点是：调整容易，波形失真较小，对晶体管的BVceo参数要求低；图23d、e均为分流调整型OTL场输出电路，它们的共同特点是：两只输出晶体管用同类型的但不必对称，电路较简单，下面的晶体管（BG\(_{2}\)）还兼起激励管的作用。
在实际电路中，为了改善线性，提高电路稳定性，还要设置各种正、负反馈电路和积分电路等补偿措施。
9．行扫描电路
行扫描电路一方面向行偏转线圈输送符合要求的锯齿形电流，以保证显象管内电子射束作水平扫描运动；另一方面还要提供整机所需的某些高、中数值的直流电压及脉冲电压。其电路的结构及工作方式与场扫描电路有明显的不同。行输出电路是脉冲功率放大电路。为了使行扫描电路工作稳定，大多数的实用电路都利用锁相环路原理，在行振荡电路之前设置有自动频率——相位控制电路（简称AFC电路）。

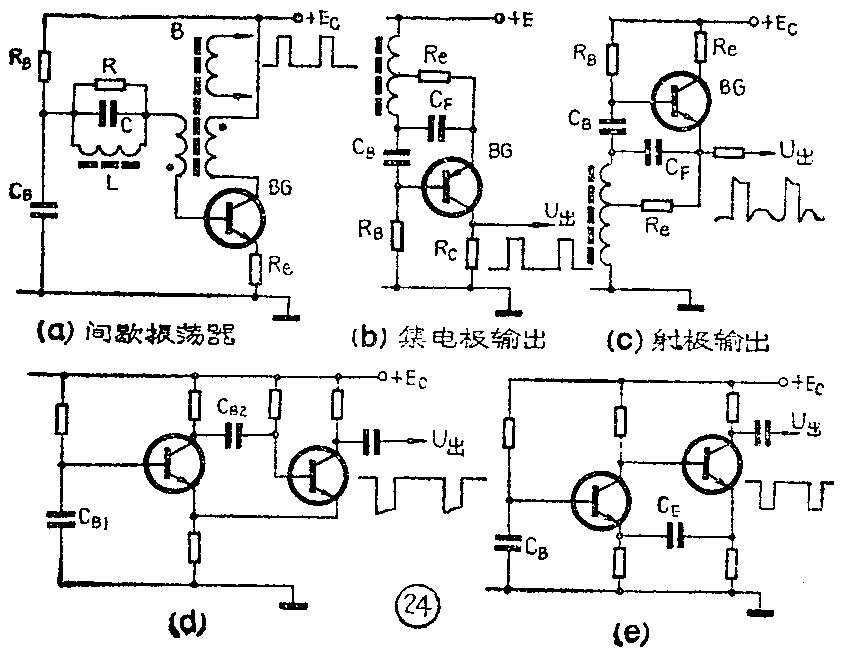

行扫描电路由行振荡、行推动和行输出电路组成。行振荡电路的类型如图24a～e所示。图中：间歇振荡器；8变形间歇振荡器；1发射极耦合多谐振荡器，其中基极时间常数型1发射极时间常数型。这五种电路的特点是：输出的都是矩形脉冲；电路上多设有稳频电路（在1中未画出）。因8的电路简单、调整容易、频率稳定，被广泛采用。

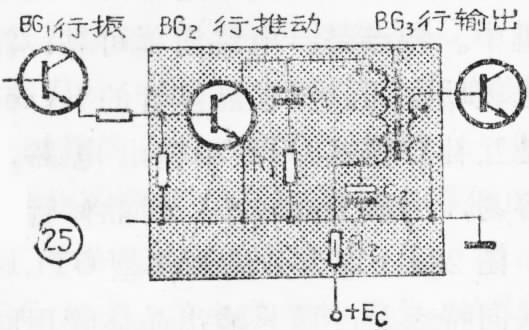

行推动电路如图25所示。多采用反极性激励， R\(_{1}\)C1起阻尼振荡作用， R\(_{2}\)C2除起退耦滤波作用外，R\(_{2}\)还有控制激励和保护电路的作用。

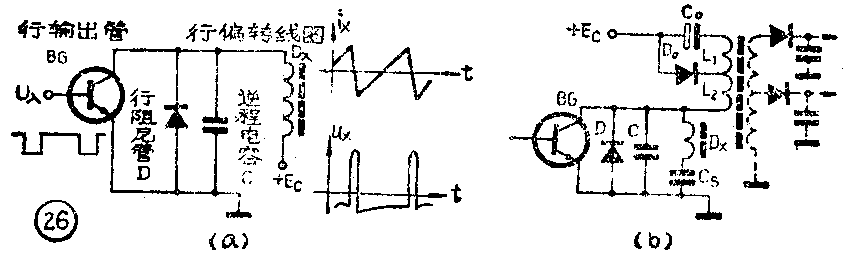

行输出电路如图26，其中是基本型行输出电路，在此基础上增加自举升压电路后便构成了自举升压型行输出电路如图26b。它相当于提高了对行输出管的供电电压，可以提高效率、改善线性。图26b中的虚线部分是增设（与行偏转线圈交流并联）的行输出变压器及高、中压整流电路。

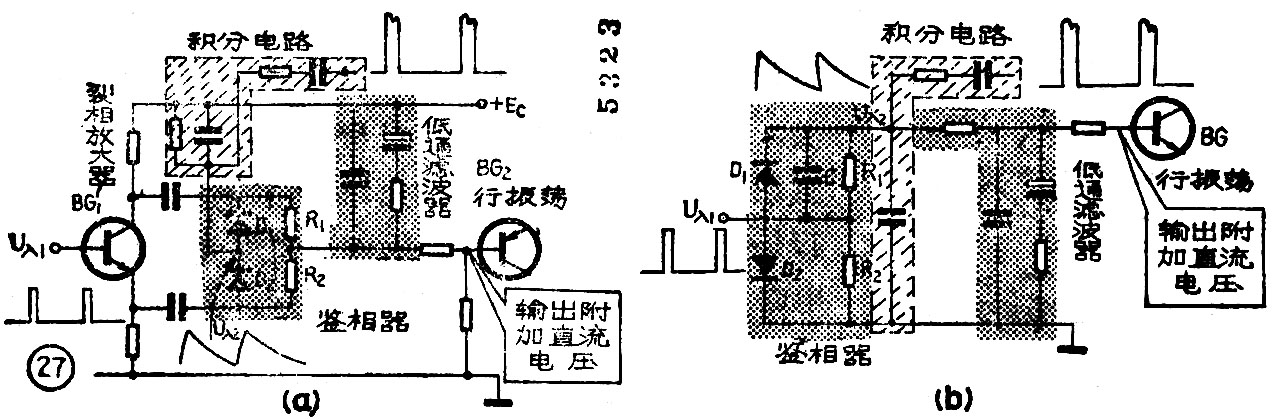

AFC电路如图27所示，其中为双脉冲（又称平衡式）式。这种电路在鉴相器之前须设置裂相放大器BG\(_{1}\)，它输出正负脉冲对。是单脉冲式（又称不平衡式），它仅输入一个同步脉冲，电路简单，但与前后级的阻抗匹配性差些。
10．电源电路

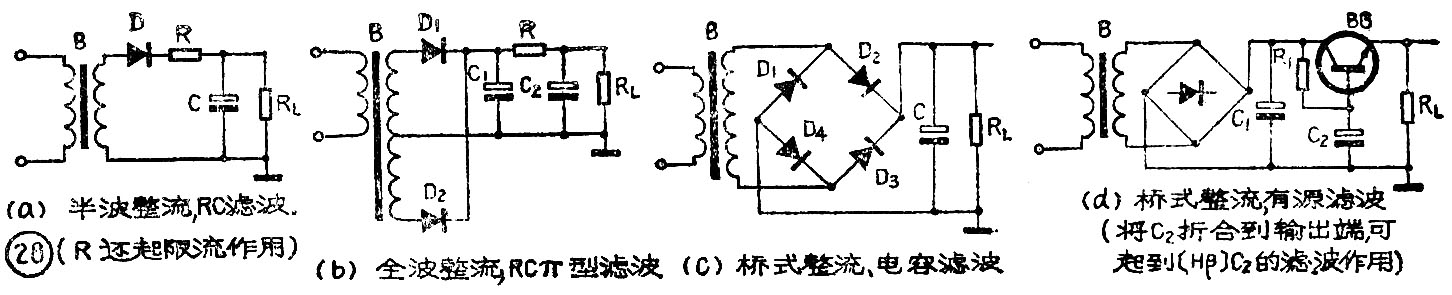

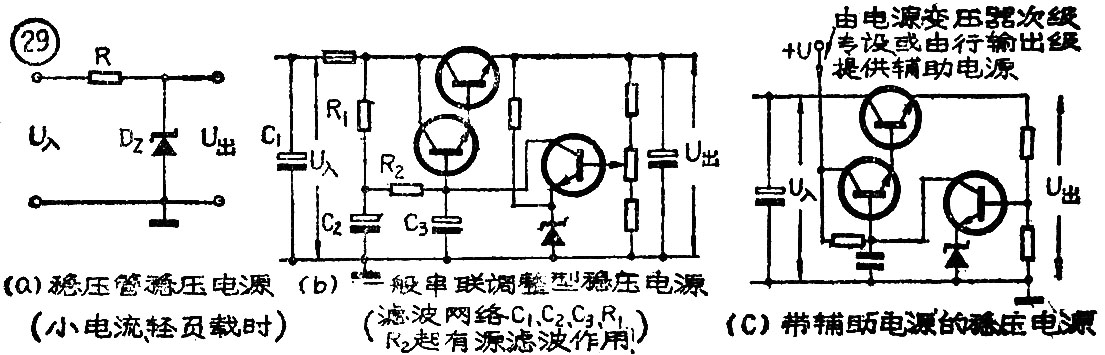

电视机电路中的各级都要求比较稳定的直流供电，因此都设置有整流、滤波及稳压电路，将市电交流电压变换为所须的稳定的直流电压。常见的整流滤波电路如图28所示，稳压电路见图29。(董政武)
