在采用直流电源供电的场合，如果设备需要的直流电压较高，而电源直流供电电压较低，那么就需要采用直流变换器来得到较高的电压。常用的办法是：利用振荡电路将直流电转化为交流电，再利用变压器升压，然后经一般整流、滤波后得到较高的直流电压。也可以在振荡电路后利用倍压整流电路而获得较高的直流电压。上述几种办法的缺点是均需要价格较贵的变压器。而且效率较低。
本文介绍一种新颖的直流倍压电源，它不用变压器，能将直流电压直接升高一倍左右，而且能供出较大的功率（5瓦左右）。

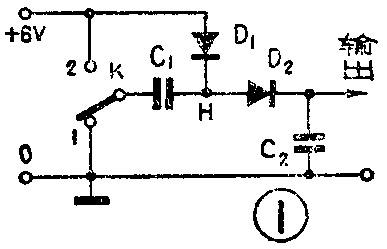

图1为直流倍压电源的原理图。K是一个双掷开关。当K拨向“1”时，开关刀位与0伏相接，＋6伏电源经D\(_{1}\)、D2分别给电容C\(_{1}\)、C2充电，使C\(_{1}\)、C2两端电压达到电源电压值（6伏）。这时将开关K拨向“2”端，C\(_{1}\)两端电压暂时保持不变，而H点的对他（0伏）的电压则变为电源电压的2倍（12伏），经D2继续给C\(_{2}\)充电，使C2上的电压（即输出电压）也达到12伏。只要不断拨动开关K，使其在“1”与“2”之间换档，那么C\(_{2}\)上的电压就能持续保持12伏并输出一定的电流。

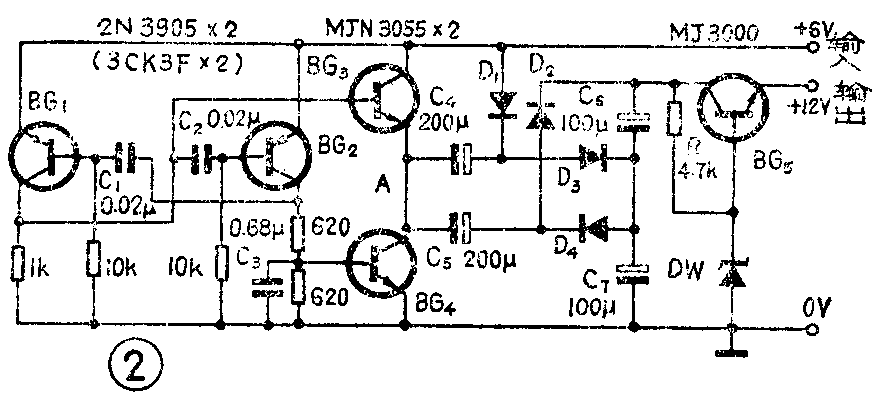

实际工作时，当然不能用手来扳动开关以改变电路的工作方式。图2为一实际工作电路，承担开关作用是一个由BG\(_{1}\)、BG2组成的自激多谐振荡器，BG\(_{1}\)、BG2轮流导通和截止，以起到开关作用。BG\(_{3}\)、BG4两管相串连，分别受BG\(_{1}\)、BG2集电极电压的控制、因此也处于轮流导通和截止的状态。当BG\(_{3}\)截止，BG4导通时，相当于A点与地（0伏）连接；反之，当BG\(_{3}\)导通，BG4截止时，又相当于A点与电源正极（6伏）连接。这样就起到了开关K的作用。
为了使输出电压比较稳定，图2实际电路比图1增加了D\(_{2}\)、D4两只二极管和C\(_{5}\)、C6两只电容，同时增设了由BG\(_{5}\)、Dw等组成的一级简单的稳压电路。
电路中，BG\(_{1}\)、BG2的型号为2N3905，可用国产管3CK3F代替；BG\(_{3}\)、BG4工作在开关状态，电流较大，选用型号为MJN3055；BG\(_{5}\)的型号为MJ3000，它的直流放大倍数很高，可以挑选β值较高的国产大功率管代替；D1～D\(_{4}\)选用耐压大于15伏、电流大于0.5安的任意整流二极管；Dw稳压管的稳压值为12伏左右；所有电容器的耐压都应大于15伏。
由于工作时输出电流较大，约在0.5安左右，因此BG\(_{5}\)要装散热片。BG3、BG\(_{4}\)在工作中如果发热，也要装适当的散热器。(金维克 编译)
