编者按：这里向录音机修理人员介绍一份试卷。这是北京市服务学校修理专业短训班结业时的试卷。读者可以用这份试卷考考自己。看对盒式录音机基本知识了解的程度如何。试卷里有填空题也有问答题，供读者选作。
一、一盘盒式磁带通常包括上下两半盒壳-、二个盘芯-、导轮-、导柱（各2）-、屏蔽板-、弹簧片-、毛毡压垫-、润滑片（2片）-、磁带-等零部件。
带盒中间有2-个大圆孔，称为盘芯-孔；前方边缘有2-个方孔，叫做基准-孔，有2-个小圆孔，称为主导轴-孔；前侧面有2-个大窗口，工作时分别放压带轮-和录放头-、抹音头-，2-个小窗口，工作时是放自停触头-用的；带盘后侧面一般有2-个小窗，称为防抹窗-，窗内设有防抹片-。（11分）
二、录音机抖晃严重通常可能起因于主导轴有时打滑-；反张力大-、不匀或带盒变形-；压带轮轴与主导轴不平行-；压带轮外缘橡胶老化或受损变形-；主导轴受损伤-；皮带老化或脏污-；舱盖偏斜、变形-；主导轴和轴承之间脏污、缺油或磨损-；电机转速不稳-；离合器毛毡有油污、变质-；计数器阻力不均匀或其皮带不佳-等。（5分）
三、我国目前采用的FM立体声广播属于AM—FM-制，导频信号频率为19KHz-，又称导频制。在接收机中通常采用开关-解调方式，开关信号频率是38KHz，常用的开关电路有二极管开关-和双平衡开关-。（7分）
四、现有一台发生了绞带故障的录音机，你打算怎样修理？（17分）。
答：所谓绞带就是磁带在录音或放音过程中被绞到主导轴或压带轮上，致使主导轴和压带轮之间卡住不能再转动的现象。遇有这种故障，首先应设法将绞住的磁带从机器中取出来，然后再仔细查找引起这种故障的原因所在。
取出磁带的方法是一手按开盒按键，一手抠住舱盖往外拉，只要将舱盖打开，盒带也就不难拿出来了。不过对于绞住的磁带部分，还要轻轻地用手从主导轴上或压带轮上抠出来，最好不要用金属工具，以免碰伤了精度要求很高的主导轴造成不堪修复的后果。如果绞得过紧，这样处理还打不开舱盖，那就要把机器前盖或后盖打开，让机器暴露，用手拨动飞轮倒转（与录放时方向相反），使绞住的磁带松弛，然后再用上述办法一般即可将磁带从机器中取出。
将绞住的磁带取出来并不是修理的结束，而仅仅是开始。要想根除这种故障，还必须细心地查寻引起绞带的真正原因。一般而论，绞带故障不仅会由机器不好引起，也可能因为所用磁带不佳而酿成。常见的大致有以下几个方面：
1．卷带轴停转：如果卷带轴停转，或时转时停，那么在录音或放音过程中，由主导轴和压带轮牵引并输送过来的磁带，就不能卷绕在卷芯上，而是松散地堆积在带盒内。堆积多了，就会被主导轴和压带轮咬住而缠绕在主导轴或压带轮上，这就是绞带故障。导致卷带轴停转或时停时转的原因也很多，如（1）舱盖偏斜。偏斜的舱盖会夹持磁带盒向一侧偏倚，使盘芯卡住卷带轴，造成停转。这种故障，需要将舱盖取下，矫正舱盖本身或安装位置。（2）张力轮拉簧太紧。现在常见的传动方式是将皮带的动力通过张力轮及与其同轴的录放小轴传递给卷带轴的，但若使张力轮复位的拉簧过紧，在放音或录音状态时，录放小轴就不能紧密地靠到卷带轴上，往往由于摩擦力不够而打滑致使带不动卷带盘，从而引起绞带。解决的办法是用镊子将拉簧适当拨松一些。（3）传动惰轮（中介轮）与卷带盘或主动轮（如飞轮）接触不正常，过松时会打滑，过紧时会造成压死，不能正常传动，致使卷带轮停转，引起绞带。修理的方法是矫正歪斜的惰轮或擦去脏污了的橡胶轮箍。
2．舱盖偏斜：若舱盖关闭不好，偏倚或倾斜，都可能迫使带盒中的盘芯紧压到卷带或供带轴的一侧，使卷轴停转，造成绞带。排除方法是矫正变形的塑料舱盖，或适当调整一下复位弹簧的松紧。
3．压带轮和主导轴不平行：如果压带轮轴和主导轴不平行，工作时磁带就会沿主导轴方向向上或向下移动。结果会脱出二者的夹持而缠绕在压带轮上。这种故障只要用钳子夹住压带轮支架的轴，轻轻掰一掰，使与主导轴平行就可以了。
4．压带轮橡胶老化发粘或粘上油污，磁粉等：这样就容易粘住磁带，造成绞带。脏污的压带轮只要用酒精或专用清洗剂擦洗干净即可排除故障根源，若系橡胶老化，只有更换新的压带轮。
5．磁带机械损伤或有静电吸附，或磁带上粘有粘性物质：这种磁带极易粘到压带轮上造成绞带。这类磁带均属损坏品或劣品，不宜使用。
6．带盒中的毛毡压垫偏斜或磁头偏斜，使磁带运动不平稳，也往往造成绞带。解决的办法，可以矫正压垫或磁头，使处于正确位置。
7．磁带表面皱褶不平，走带时跳动，造成绞带。已经绞过的磁带最易重犯此毛病。根除办法是剪去磁带的皱褶部分。
8．磁带松弛或带卷（卷绕在盘芯上的磁带）凹凸不齐：处于这种状态的磁带亦易引起绞带。为避免故障，使用前应将松弛的磁带卷紧；凹凸不齐的磁带，可用手拿着带盒，水平方向在桌面上拍几下，使之趋于整齐。再不行时，就要在好的机器上重卷一下，使整齐了再用。此外，使用不当，诸如关门不到位、快卷不经停止而突然变为放音等，也容易引起绞带。

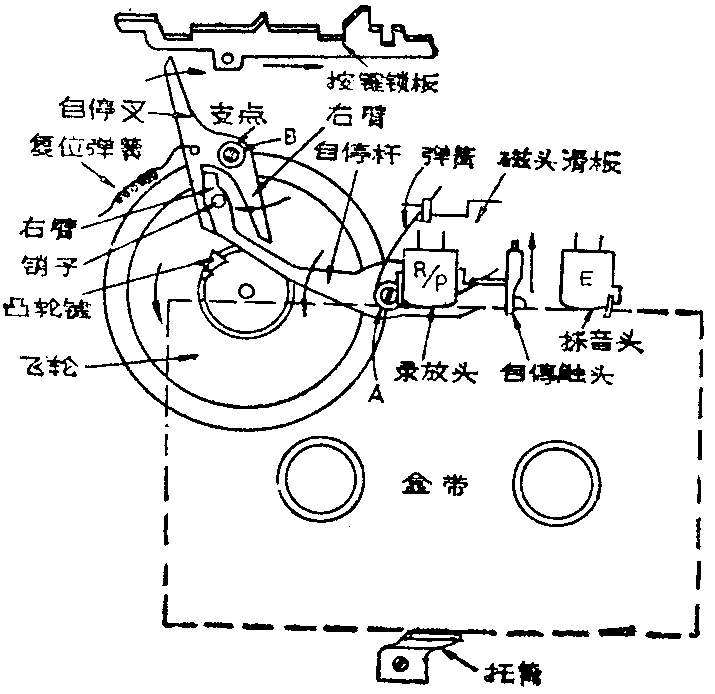

五、半自停盒式机磁带走完或未自停前发出“嗒嗒嗒……”机械声，参考附图估计故障原因。（10分）
答：由附图可见，正常情况下当磁带走完时由于磁带绷紧，靠它的张力作用使自停触头向上移动，自停杆以A点为圆心逆时针旋转，自停杆左端的销子碰撞自停叉的左臂，使自停叉以B点为圆心顺时针旋转，自停叉的右臂伸到了能与飞轮的凸轮键相碰的位置，由于飞轮正在旋转着（逆时针），凸轮猛撞自停叉的右臂，从而使自停叉顺时针猛地撞动按键锁板，按键锁板向右移动，使所有按键释放，机器停止工作。
但当该自停系统过于灵敏时，磁带行走的正常张力也会使自停叉的右臂能稍稍碰触凸轮键，但按键锁板还不致于被推动，因而会发出“嗒嗒嗒……”机械声。反之自停系统灵敏度太低，尽管磁带走到头，磁带张力已足够大，但仍不能使自停叉右臂伸到应有位置，只是刚刚碰到一点凸轮键，此时不但产生“嗒嗒嗒……”的机械声，而且机器实现不了自停动作。
这类故障的修复方法，简言之就是正确调节自停机构的传感灵敏度。当灵敏度过灵时可将自停触头稍向后掰，或将带仓底部的托簧向下掰掰，也可将自停杆左端的销子向内侧掰掰，直到试验合适为止。当系统灵敏度过于低时，调正方法恰与上述相反。如果复位弹簧过紧，可用镊子拨松一些就会使灵敏度增高。(刘宪坤)
