问:我想把手头有的8欧耳塞机串联上800欧电阻,充当800欧高阻耳塞机,用在单管机电路上,是否可以?

答:不可以。原因是:当800欧电阻串上8欧耳塞机接入单管机电路时,音频电压降落在800欧电阻上约占99/100,而降在8欧耳塞线圈上只有1/100。耳塞机上分配到的功率只有收音机输出功率的1/100。8欧耳塞机上所得功率微乎其微,因此8欧电阻串联上800欧电阻不能充当800欧高阻耳机。(薛 喜)

问:我按照1983年第一期45页上“小巧的信号寻迹器”一文制作了寻迹器,但调试时总电流调不上去,怎么办?

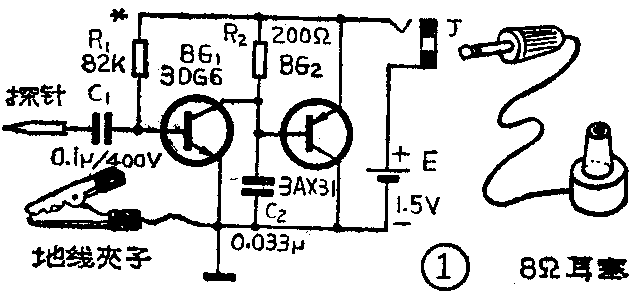

答:小巧的信号寻迹器电路如图1所示。一般来说调整电阻R\(_{1}\)可使总电流调到3~5毫安间,如遇电流调不上或电流虽调上但此时R1阻值太小(50千欧以下),表示晶体管BG\(_{2}\)质量不合要求,此时可更换β大、Iceo小的管子或增大电阻R\(_{2}\)阻值。R2大了,整机总电流大。R\(_{2}\)可在200欧~2千欧间选择,再调R1使总电流达到要求。这时用万用表检查R\(_{1}\)阻值,应不太小,最好能在100千欧左右,这样寻迹器灵敏度最高,能较好担任寻迹任务。

图1
图1 🔍原图 (644×305)

问:用1983年第一期45页上介绍的小巧信号寻迹器来检查电子管收扩机时,有时BG\(_{1}\)会击穿,如何防止?

答:用小巧信号寻迹器检查电子管收扩机时,如果BG\(_{1}\)管被击穿,是由于C1容量太大造成,可将C\(_{1}\)减小到0.01μF。这样就能减小探针在触碰电子管屏极瞬间,G1的充电电流。BG\(_{1}\)发射结就不会击穿。此外,C1质量不好,漏电流大也是BG\(_{1}\)被击穿的原因。如果在BG1发射结反向并联一个二极管(二极管正极接地、负极接BG\(_{1}\)基极),也能较好地保护BG1,二极管可用2DL7等硅二极管。(以上陈有卿答)
