晶体管收音机用作信号发生器

（林在荣）这里，向读者介绍把正常的超外差式晶体管收音机当作信号发生器使用的小经验。它的特点是作信号发生器时不需要改动原收音机的任何焊接点。在紧急修理收音机时，可利用它帮助查找故障，校正调乱了的中频变压器等等，使用极为方便。

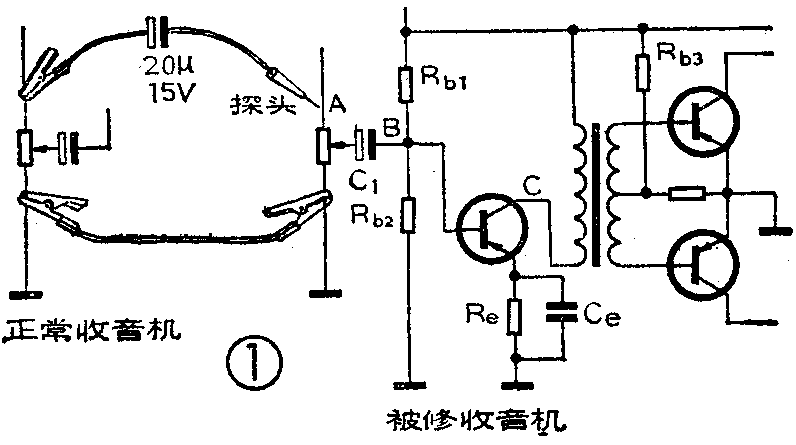

找一台正常的晶体管超外差式收音机，在该机的电位器两端用鳄鱼夹引出两根线（见图1），其中地线端与被修收音机地线相连接；非接地端串接一只容量为20μF、耐压为15伏的电解电容器，作为探头接到被修收音机的电位器相应点上。将正常收音机调到一个电台，然后电位器旋至最小，但不要关闭电源，这时，听不到正常收音机发出的声音，但引出线两端却存在着音频信号电压。将此信号输入被修收音机，见图1所示。先将一探头触碰被修收音机A点（被修收音机电位器开至最大），检查被修收音机中能否听到正常信号，若听到，说明低放部分是好的；若无声或声小，则进一步触碰B点。若这时能听到正常信号，说明耦合电容C\(_{1}\)失效。若碰B点时音轻，则再进一步触碰C点，若此时听到的声音大小与B点差不多，而且不失真，说明功效部分正常，故障在低放部分。如果检查下来低放部分直流工作点正常（可用万用表测量低放管发射极电压，用近似公式IC=\(\frac{V}{_{e}}\)Re求得），则多半是低频旁路电容C\(_{e}\)失效；若C点有声但失真，则多半是两只推挽功放管损坏了一只，或是有虚焊点，或者是功放部分偏置电流太小，引起交越失真，即信号小时声音失真严重，信号大时似乎好一些，可以换管、补焊或适当减小Rb3阻值。

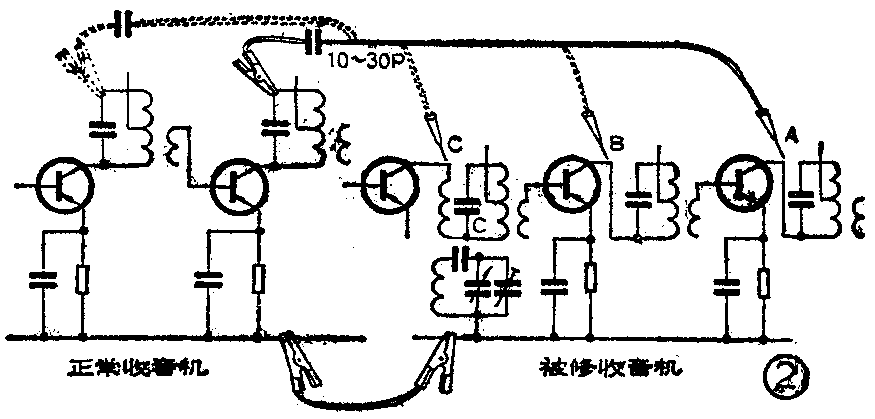

当需要进一步检查被修收音机中放部分是否正常，或者校正被调乱了的中频变压器时，可把收音机当作中频信号发生器用。两架收音机的地线连接线不用动，将另一只鳄鱼夹从电位器端取下，串接的电解电容改用一只10～30微微法的小电容，如图2所示。鳄鱼夹夹到正常收音机第三只中频变压器谐振电容的任何一端。将正常收音机收到外省市的一个弱电台，音量电位器旋小。这时两引出线端将输出调幅的465千赫中频信号。用此信号依次接到被修收音机第二中放管、第一中放管、变频管集电极上。校正中频变压器时，应从后级开始逐级向前调，即先接到图2中A点，用无感小改锥一边调整第三只中频变压器的磁心，一边听声音，使听到的声音最大，音质最好为止。然后再改接到B点、C点，依上法继续调整第二只、第一只中频变压器的磁心。然后再重复一次整个调整过程，以取得最好的效果。由于人耳对于声音较轻时的微小变化比较敏感，因此，在调第二只或第一只中频变压器磁心时，应将被修收音机的音量电位器随时旋小，到刚刚能听到一点声音时为止。调整中频变压器磁心时，要注意两点：第一，要轻轻地旋动磁心，防止磁帽损坏；第二，若被修收音机的中频变压器已调得很乱，以致于探头刚接入第三中频变压器时无声音，可将第三只中频变压器磁帽慢慢地全部旋进到底，再一点点地边听声音边退出往外旋。往里旋时，一定不可太急，防止用力过猛，使磁帽压断中频变压器内部引线。待三只磁心均调到收音机发出声音最大时，说明它们已基本谐振于465KHz附近了。
