（1）你能画出图1所示电路的真值表吗？从真值表中你看出这个电路有什么特点？
（2）万用表测电阻的欧姆值时，表头刻度为什么是不均匀的？
想想看答案

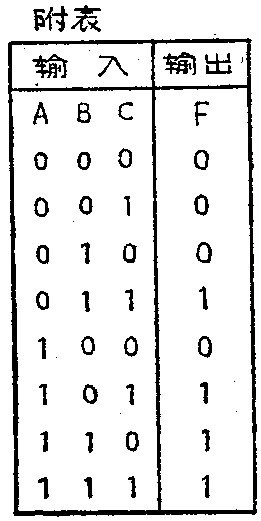

（1）电路的真值表见附表。从附表可以看出，A、B、C三个变量中，如果有两个或两个以上变量为1，输出（F）则为1，否则输出便是0。这好象是三个人投票表决一样，如果有两个人或三个人投赞成票，提案（F）就被通过：若只有一个人或没有人投赞成票，则提案就被否决。因此这种电路叫表决电路。图1是一个三变量的表决电路。（乔爱良）
（2）万用表测电阻值时的简单原理图（未加分流电阻时）如图2所示。E为内接电源，R为表内电路中的电阻，R\(_{C}\)为表头本身的电阻。R＋RC的阻值满足这样的要求：当被测电阻R\(_{X}\)为0时，即表笔短路时，表头指针有满刻度偏转，即电流最大。
我们是用流过表头电流的大小来表示被测电阻R\(_{X}\)的数值的。当接入被测电阻RX之后，电路中的电流，即流过表头中的电流为
I=\(\frac{E}{R}\)\(_{C}\)+R+RX
由上式可见，每有一个R\(_{X}\)值，就会有一个与之相对应的电流值I。但是，由于RC与R都是固定不变的（R在调整好以后，进行测量时是不许动的），因此电流I与电阻R\(_{X}\)就不可能成正比关系，即RX的变化所引起的表头电流的变化是不均匀的，当然表头的刻度也就是不均匀的了。（周维田）
