（杨建平 王俭培 阎恭举）用一个闪光灯拍摄照片，拍得的照片往往比较平淡，缺乏层次和立体感；场面较大时，距离较远处光照也不够强。如果同时使用多个闪光灯，就可得到各种辅助光，从而增强拍摄效果。多个闪光灯同时闪光，可以用有线控制，也可以用无线控制，本文介绍两种光控闪光同步电路，使置于照相机上的闪光灯动作瞬时触发数只辅助闪光灯同步闪光。

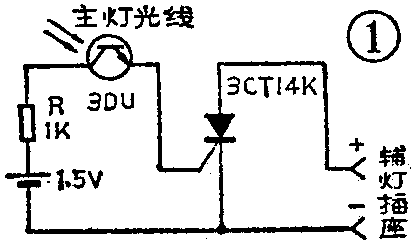

图1是一种同步器的原理图。当主灯不亮时，光敏管的反向电阻极大，可控硅3CT14K不导通。当主灯闪亮时，主灯射来的光线使光敏管的反向电阻变得极小，可控硅触发导通，从而控制辅灯动作。由于光敏管及可控硅的工作速度很高，所以整个工作过程不超过1毫秒。

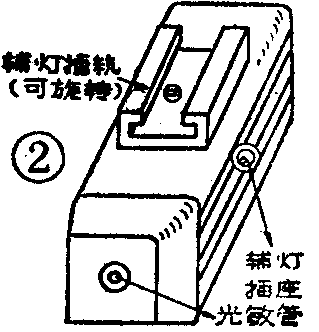

可控硅的断态正向耐压需大于250伏。光敏管可以用任何型号的光电三极管。电源为一节1.5伏钮扣电池。由于光敏管的反向漏电流只有毫微安（nA）数量级，这样就省去了电源开关，但使用结束，必须用黑罩子把光敏管罩上。整个同步器可装置在一个如图2所示的小盒内。顶部的插轨可配用产品相机上的零件，辅灯插座的中心是正极，外圈是负极，如果接反则辅灯不能触发。放置光敏管的小孔四周做成喇叭形，可以防止室内杂散光线的干扰。
调试时，先让辅灯充电完毕，然后把光敏管短路，可控硅应能触发辅灯闪光。若不能，可以逐步减小串联电阻R，直到能够触发为止。最后用主灯照射光敏管，电路应能动作。最大遥控距离（主灯与同步器的距离）与元器件的灵敏度及主灯闪光指数有关，一般使用指数在12以上的主灯时，遥控距离在5米以内。

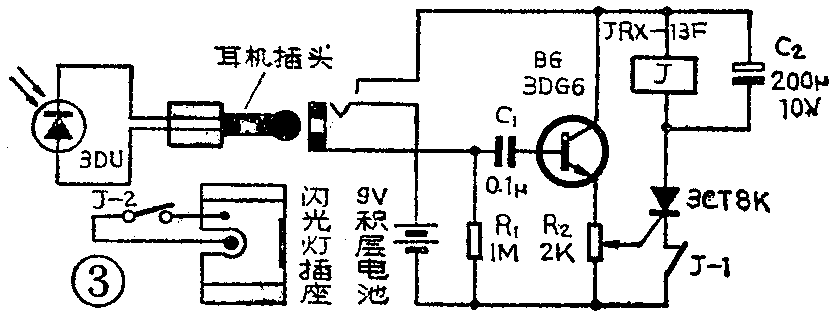

图3是另一种闪光同步器的原理图，光敏管与同步器之间用耳机插头插座连接，小型插座兼作电源开关。拍摄时，相机上的主闪光灯亮，它发出的光照亮被摄物的同时照到同步器的光敏管上，使其电阻瞬间变小，在电阻R\(_{1}\)上产生一个脉冲信号，经电容器C1加到三极管基极上，使管子马上导通，在微调电阻R\(_{2}\)上产生一个被放大了的脉冲信号，经中点分压后加到可控硅控制极上，触发可控硅导通，C2充电，小型直流继电器J吸合（J的作用与照相机上的闪光开关相同），其接点J\(_{-}\)2闭合，辅助闪光灯亮；接点J-1打开，可控硅关断，C\(_{2}\)经继电器J放电，使其在J－1打开后继续吸合0.2秒左右，以保证可靠地触发辅助灯闪光，然后J释放，完成一张照片的拍摄，电路恢复原始状态。在实际拍摄时，主灯闪光后约1／60秒辅助灯闪光，为了可靠起见，可将照相机的快门速度定为1／30秒。

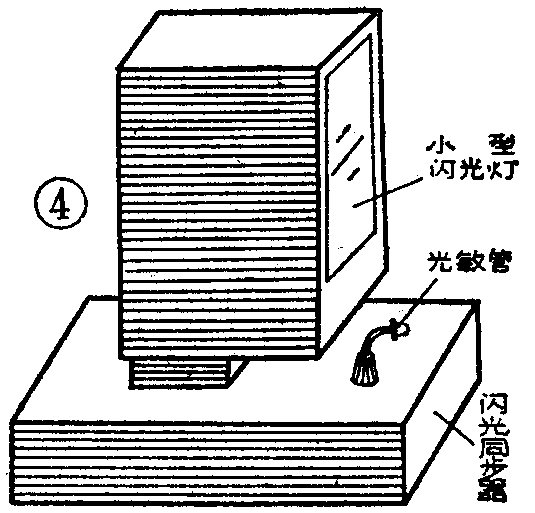

注意光敏管的极性不能装反（图示光敏管的极性），如果装反了，同步器不工作。调整微调电阻R\(_{2}\)，可以改变同步器的受光灵敏度。光敏管可以用光电三极管3DU型，也可以用光电二极管2DU型，要求亮阻和暗阻相差越大越好。可控硅用耐压20V以上的。小型直流继电器用JRX－13F型，直流电阻700Ω，使用时将其两组接点掰开一组，只用其中一组。闪光灯插座用厚0.5毫米的铜片或铁片自制。光敏管和同步器的连接用收音机上用的直径2.5毫米插头插座，插座的接点位置按图3改动一下，使上面的开关变为插上闭、拔下开。图4所示为光控闪光同步器与小型闪光灯的组合情况，下面是闪光同步器，闪光同步器平面上有一个闪光灯插座，旁边有一个光敏管插孔。使用时，将闪光灯插到闪光同步器上，再插上光敏管，然后根据拍摄需要的光源方向，把它们放在适当位置上，转动光敏管使其面向相机。整个闪光同步器连同电池装在一个长90毫米、宽60毫米、厚25毫米的小盒内，盒子可用塑料、有机玻璃等制作。图中的小型闪光灯是直接接触式的，如果使用的是老式闪光灯，则需在闪光同步器上再做一个闪光灯线插座。
