乐队演奏时，常用到碰铃，用它打节拍，为乐队演奏增色不少。然而，碰铃也需要有一个人演奏，这就有点浪费，为此，我们设计制作了电子碰铃，经使用效果不错。
电路原理

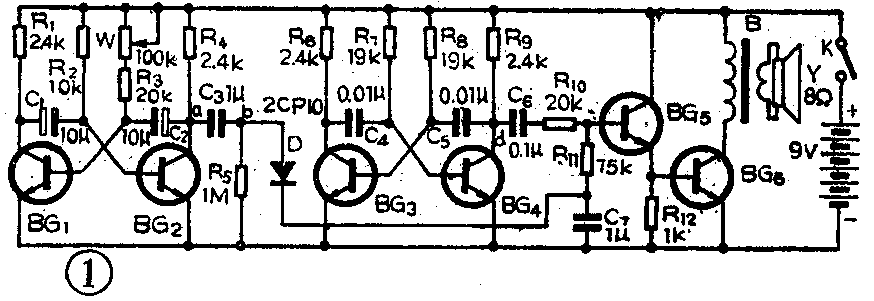

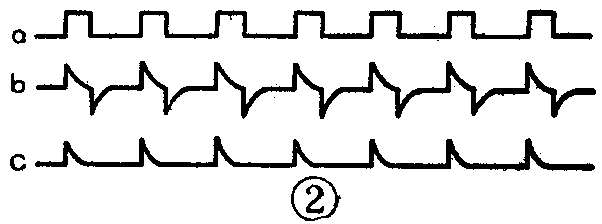

电路见图1，它由超低频脉冲发生器、音频振荡器和合成铃声放大器组成。当接通电源时，由BG\(_{1}\)、BG2等组成的多谐振荡器工作，在BG\(_{2}\)的集电极（a点）产生一组超低频正向方波，这些方波经C3、R\(_{5}\)微分，在b点形成一正一负的尖脉冲，经二极管D隔去负向尖脉冲。在c点（C7上端）得到一组正向尖脉冲，三点的波形见图2。与此同时，由BG\(_{3}\)、BG4组成的多谐振荡器也工作，并在BG\(_{4}\)的集电极（d点）输出音频信号。该音频信号经C6、R\(_{1}\)0耦合至BG5、BG\(_{6}\)等组成的合成铃声放大电路。当c点得到一个正向尖脉冲时，就有一正向偏置电压突然加在BG5、BG\(_{6}\)的基极上，由d点送来的音频信号被突然放大。由于c点的脉冲是一个随时间逐渐衰减的正向电压，因此，BG5、BG\(_{6}\)输出的是一个突然很大再逐渐衰减的音频信号，经喇叭放出，犹如清脆悦耳的碰铃声。
为配合演奏各种节拍不同的乐曲，碰铃应有较宽的覆盖范围，因此，在R\(_{3}\)上串接了电位器W，改变W的阻值就能调整脉冲输出的密度，从而达到改变碰铃敲打的节拍。按图1电路，电子碰铃打铃能在每分钟50～200次的范围内连续可调。
元件选择
晶体管BG\(_{1}\)～BG6选用NPN硅管，如3DG6、3DK2等，BG\(_{1}\)、BG2的β值要求大于100，BG\(_{3}\)、BG4的β要在50左右，BG\(_{5}\)、BG6的β值在20～50范围内即可。二极管D选用2CP型的，也可用3DG6等硅管的b、c极代替。变压器B用晶体管收音机的输出变压器，初级可使用一半绕组，中心抽头接电源正极。扬声器为4英寸的。电源也可以用9伏稳压电源供电。
安装与调试

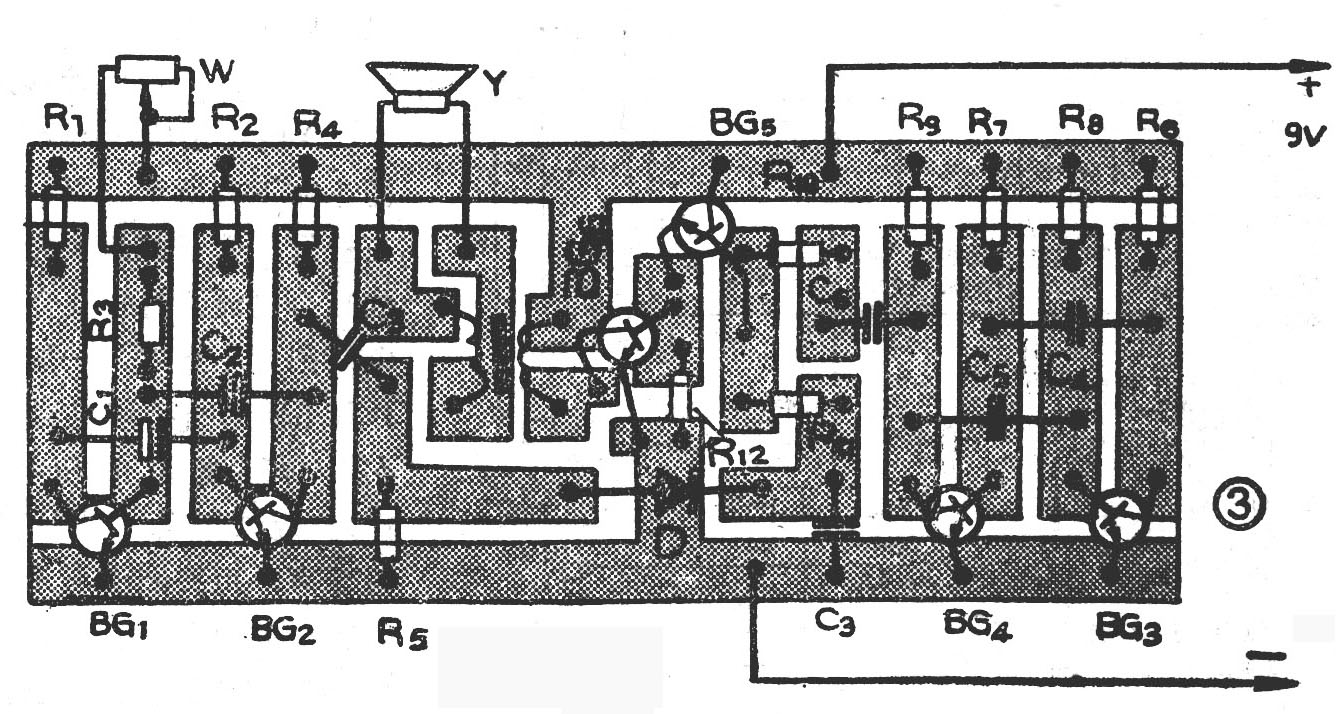

印制电路板见图 3（1：1）。安装调试分三步进行：
1．先安装音频振荡电路，装好后通电，检查BG\(_{4}\)集电极d点有无音频信号输出，用一高阻耳塞机接在C6的右端与地之间，耳塞机中能发出“滴滴”的响声说明安装调试好了。
2．安装合成铃声放大电路。装好后，接通电源，BG\(_{5}\)、BG6由于无偏压不工作，扬声器无声。这时在c点和电源正极之间接一短路线，扬声应能发出宏亮的“滴滴”声；把短路线接正极这一端与电源断开，用这头再去断续碰电源正极时，扬声器就发出清脆的铃声。如果铃声不是“叮叮”响而是“噹噹”响，说明音频太低，可适当减小R\(_{7}\)、R8的阻值。调整R\(_{11}\)、R12、C\(_{7}\)的数值，使铃声余音长、短合适。
3．最后安装超低频脉冲电路。装好后通电、检查BG\(_{2}\)的集电极a点有无脉冲产生。检查时，用万用表10伏直流电压档测a点与地之间的电压。当电位器W的阻值旋大时，表针跳动，表明电路起振，有脉冲产生；当W阻值由大到小变化时，表针跳动由慢到快，说明电路已能正常工作。微分电路就不用调整了。
整机安装以后，再进行一次总调整，使铃声音频，余音长、短，打铃密度覆盖范围都满意为止。
电子碰铃的外壳根据个人爱好自行设计。可在电位器的轴上装上指针，把各常用节拍数所对应的电位器指针位置，标在机壳上，作节拍指示用。（陈治能）
