场强计是调整、测试无线电发射装置必不可少的仪器。场强计的电路很多，我们这里介绍的是一种不用表头、没有调谐回路的场强计。

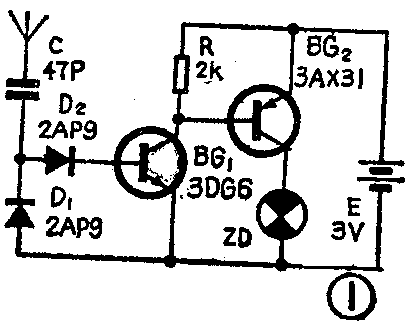

这种场强计的电路见图1。当天线接收到发射机发射的电波后，经电容C耦合到由二极管D\(_{1}\)、D2组成的倍压检波电路。检波后的信号电压加在BG\(_{1}\)的基极BG1导通。BG\(_{1}\)导通后，BG2的上偏置电路接通，BG\(_{2}\)也导通，于是小灯泡DZ亮，说明发射装置工作正常。

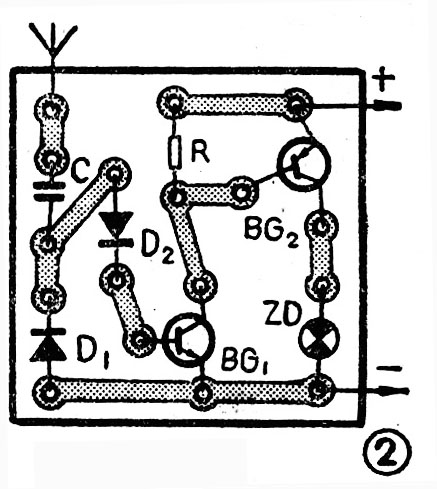

二极管D\(_{1}\)、D2应该用锗管，BG\(_{1}\)的β为80左右，BG2的β为100以上，穿透电流要小。小灯泡ZD用2.5V、0.075A的指示灯泡。天线用长一米左右的胶质导线。印制电路板见图2（1：1）。
由于该场强计无调谐回路，所以灵敏度不太高。测试发射装置时，可将场强计的天线靠近发射天线，若测试发射功率小的发射机，可将场强计的天线绕在发射天线上。从灯泡的亮度和距离发射天线的远近，可以判断场强的强弱。（刘振乾）
