（郑祥泰 张无量）O\(_{3}\)又名臭氧，是一种强氧化剂。将O2气体扩散至室内大气中，就能起到净化空气的作用。我们制作的净化空气装置，白天有光照射时，无O\(_{3}\)输出，电路不工作；晚上无光照时产生O3气体，保持室内空气新鲜。
工作原理

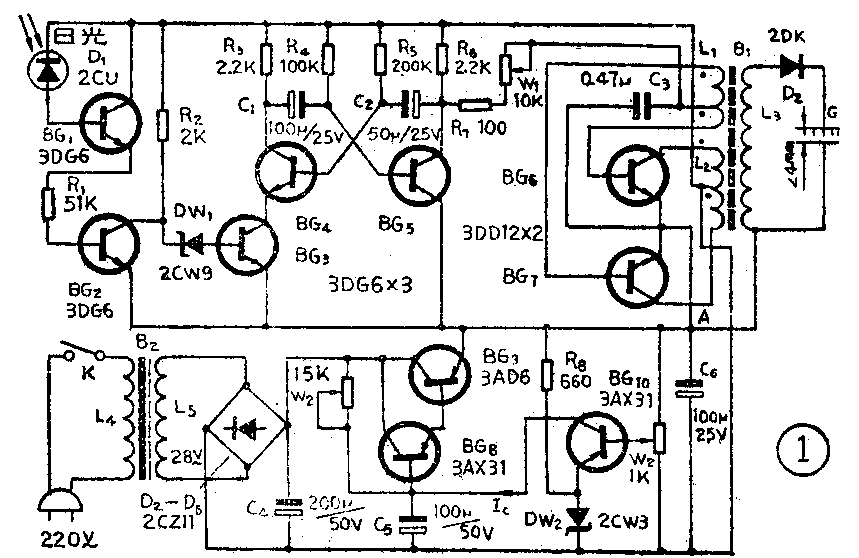

这个装置的电路见图1。D\(_{1}\)为光敏二极管，放置在室内有光线照射处。当白天有光照时，光敏二极管内阻下降，BG1的偏置电路接通，BG\(_{1}\)导通工作。由于BG1导通后，BG\(_{2}\)的偏置电路也接通，BG2也导通工作，促使BG\(_{3}\)截止。晶体管BG4、BG\(_{5}\)等组成多谐振荡器，当BG3截止时，多谐振荡器也不工作。晶体管BG\(_{6}\)、BG7等组成超音频振荡器。当BG\(_{5}\)导通时，BG6、BG\(_{7}\)组成的振荡器不工作；当BG5截止时，振荡器工作。
当无光照时，BG\(_{1}\)、BG2截止，BG\(_{3}\)导通，多谐振荡器工作，有信号输出，于是超音频振荡器工作，产生约为30KHz的高频振荡，该振荡信号电压在L3上产生感应的高频高压，经D\(_{2}\)整流后，加在两个金属板上，金属板间电离放电，形成O3气体，这种气体扩散到空间，净化了空气。
线路图中，电源变压器B\(_{2}\)、二极管D2～D\(_{5}\)和晶体管BG8、BG\(_{9}\)、BG10等组成整流稳压电源，调整W\(_{3}\)（1K）使输出电压为24伏左右，然后再调W2（15K），使I\(_{C}\)为2mA左右。
制作与调试
B\(_{1}\)为高压振荡变压器，用U12M×D1000磁心，即9英寸电视机的行输出磁心，L1、L\(_{2}\)都用线径为0.35mm的高强度漆包线绕制，L1绕5圈，双线并绕，头尾接通为中心抽头，L\(_{2}\)绕15圈，与L1一样也是双线并绕。L\(_{3}\)为最外层，用线径为0.08mm的高强度漆包线绕3500匝，注意与L2之间应有良好的绝缘，防止打火放电。

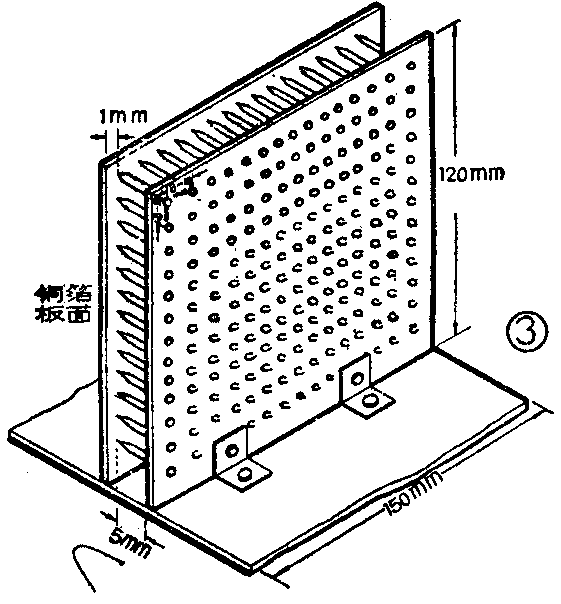

图中G为尖端放电产生O\(_{3}\)处，可以用两块15cm×12cm的铜箔环氧板，在其中一块环氧板上如图3所示按照1cm的间距打出许多直径为lmm的小孔，并穿上小钉，露出5mm在外，把小钉焊牢在环氧板上，使小钉的尖端能成为放电点。然后把两块板拉开约为3mm的距离，分别用绝缘支柱把环氧板固定好。固定时注意两块板之间距离都一样，以免产生不均匀放电。B2为电源变压器，用D42、截面为22×28mm\(^{2}\)的铁心，L\(_{4}\)用线径为0.35mm的漆包线绕1488圈，L5用线径为0.74mm的漆包线绕198圈。

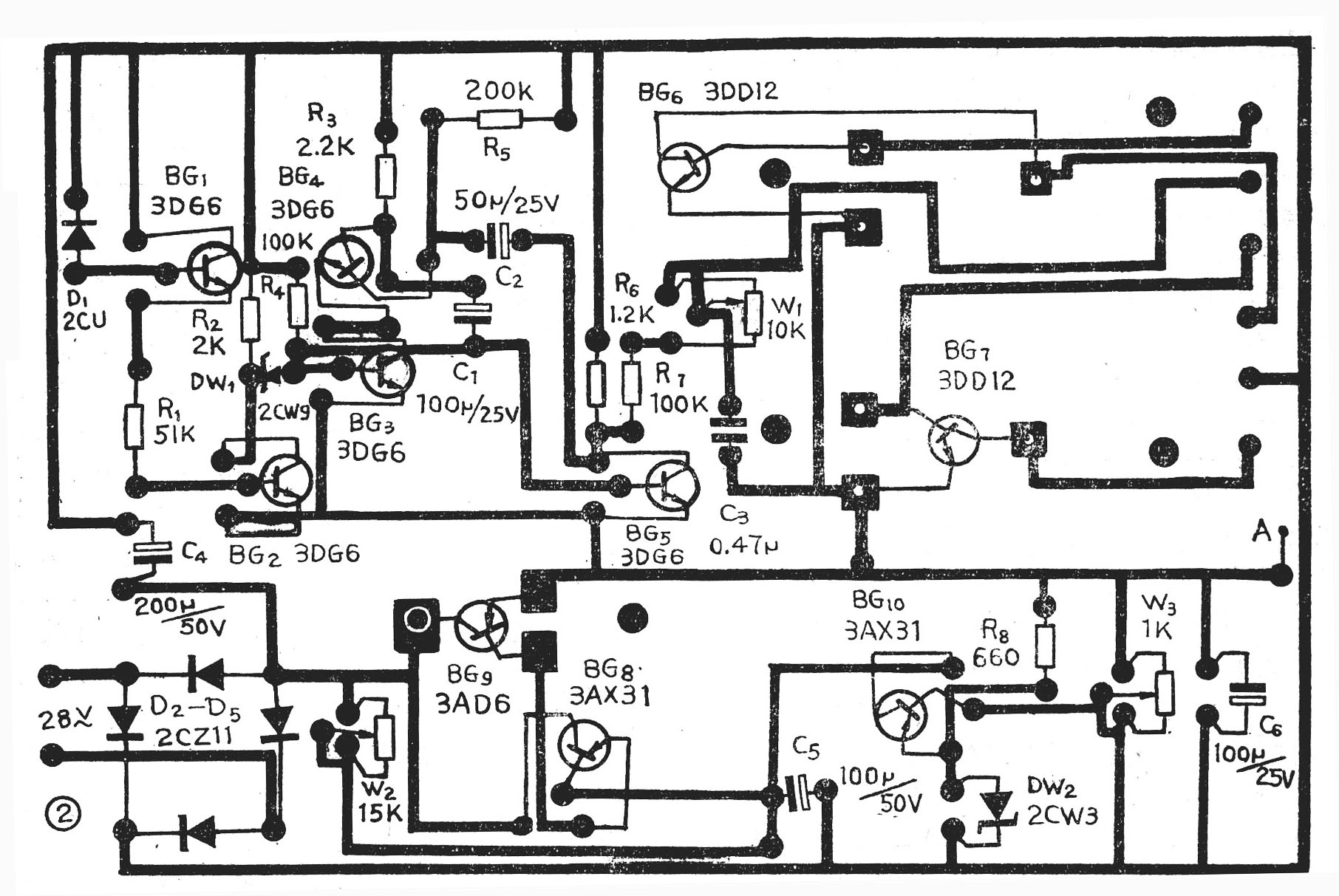

晶体管BG\(_{1}\)、BG2、BG\(_{3}\)用β≥100的管子，要求BG4、BG\(_{5}\)的β≥200，BG6、BG\(_{7}\)取BVceo≥200伏，V\(_{ces}\)≤2伏，hfe≥30。印制电路板见图2（1∶1）。
电路安装好以后检查无误，就可以接通电源进行调试了。安装时应注意元器件尽量远离高压线圈，以防止跳火，一般应离开高压线圈1cm的距离。电路接上电源后，先将光敏二极管D\(_{1}\)遮住，调节W1应能听到“嘶嘶”的行频叫声，说明电路起振。正常工作时，BG\(_{6}\)、BG7起振后，工作电流约为100mA。这时在高压桥堆D\(_{2}\)输出处，用螺丝刀靠近试验，一般相距1cm时，能看到火花放电；如电路无高压输出，可能是BG5工作状态不对或者是把L\(_{1}\)的相位接反了，应调换试之。
电路起振后，再调W\(_{1}\)到刚刚听不到振荡声为止，然后再调节放电板位置，使整个板（包括四角）都能平均放电。这时再把两板之间的距离调整到刚好使放电火花消失为止，该状态称为O3发生器的最佳工作状态。

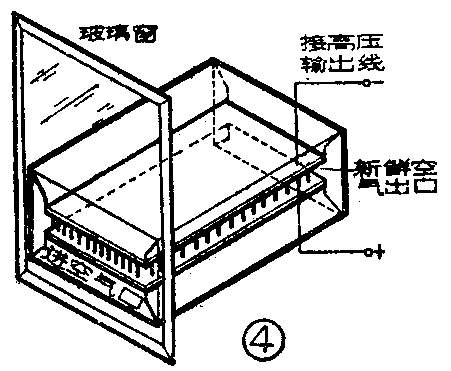

该装置安装在室内何处，可自己设施，但要注意安全，不应靠近易燃物体。图4仅供参考。
