(吴志诚)这种万用表不用波段开关，而是用58只香蕉插座和4只香蕉插头完成量程转换。该万用表有6个测量档，计52个量程。体积仅为20×13×4（cm）。

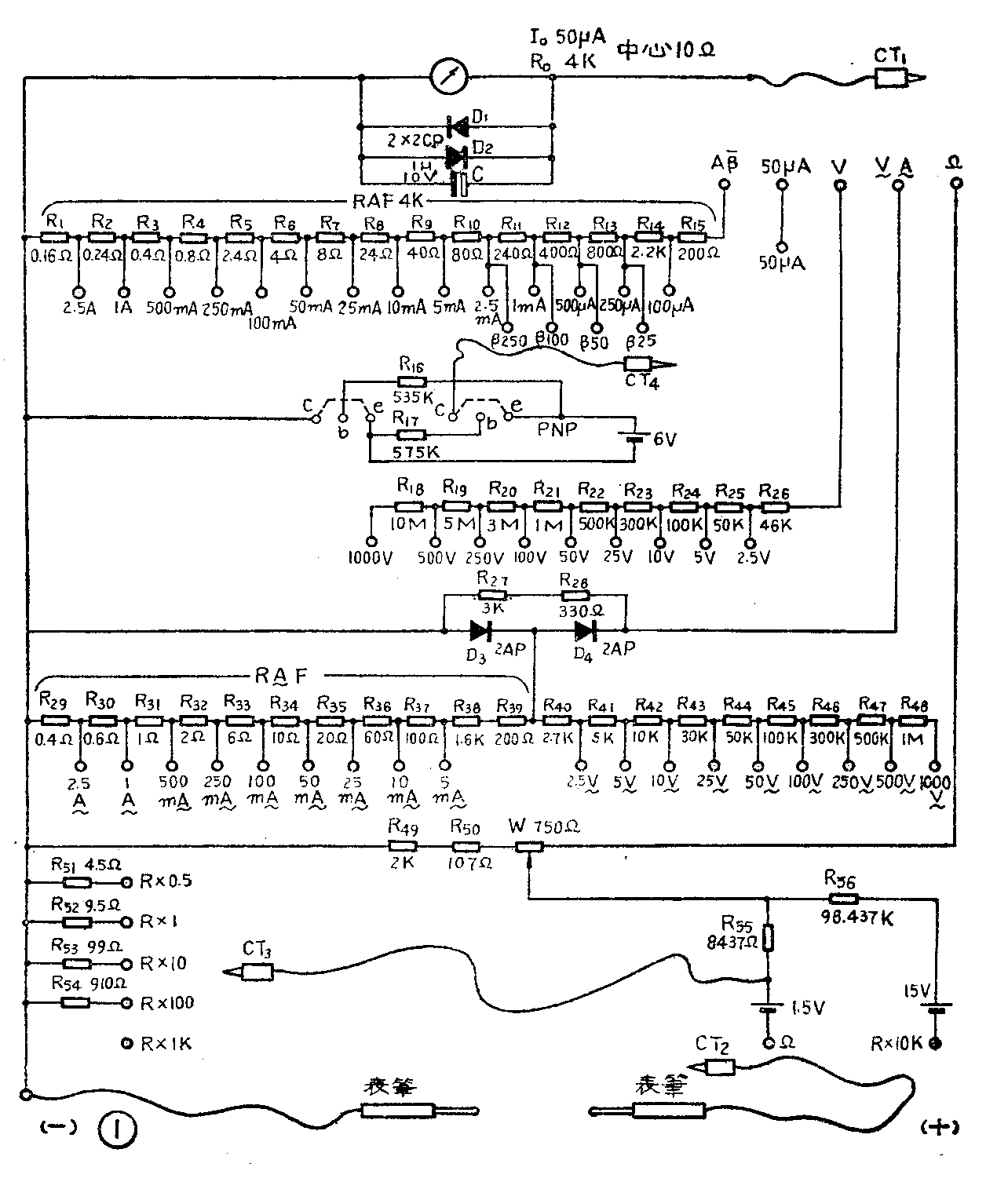

这只表的表头满度电流I0为50ΩA、内阻R0为4000Ω、开面为10cm的直流电流表。设计好的万用表电路见图1。
使用方法

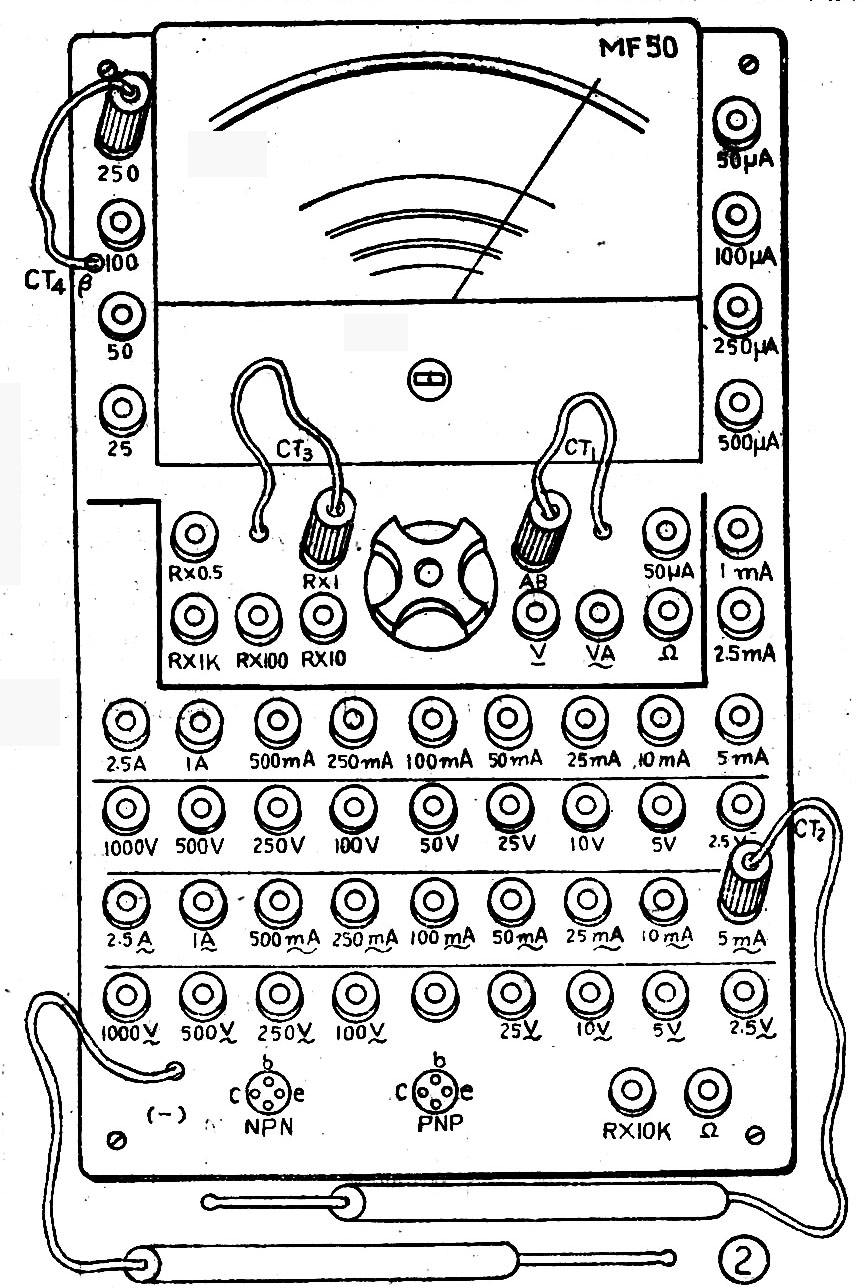

图1中， CT\(_{1}\)～CT4为香蕉插头，圆圈代表香蕉插座，共58个。
1．直流电流档：测50μA时，将插头CT\(_{1}\)、CT2插入“50μA”档，这样，从正表笔进来的电流经CT\(_{2}\)、“50μA”档、 CT1到表头，没经分流电阻，而用表头的极限灵敏度。经表头后，电流回到负表笔。测量100μA以上的电流时，先将CT\(_{1}\)插入“Aβ-”档，接入分流电阻，再将CT2插入相对应的电流量程插座。
2．直流电压档：将CT\(_{1}\)插入“V”档插座，CT2插入对应的电压量程插座。这样被测电压经过正表笔、CT\(_{2}\)、降压电阻、CT1、表头再回到负表笔。
3.交流电压档和交流电流档：将CT\(_{1}\)插入“10插座，CT2插入相应的交流电压、电流档插座。
4．直流电阻档：将“CT\(_{1}\)”插入测量档“Ω”，在R×0.5～R×1K档，将“CT2”插入右下角“Ω”、“CT\(_{3}\)”插入所需量程；在R×10K档，将“CT2”插入R×10K档即可。
5．β-测量档：将“CT\(_{1}\)”插入“Aβ-”，在未知β-值前，“CT4”应放在β-最大量程250档，然后根据初步测出的β-值，再将“CT\(_{4}\)”插入适当量程。同时，应用一根直径和管脚同样粗细的铜丝，作一“短路环”，在测“NPN”管时，将“短路环”插入“PNP”管座的“c－e”；测“PNP”管时，将“短路环”插入NPN管座的“c-e”。另外，如测绪NPN管时，用“NPN”管座，读数应减去6％，例如，测出的β-=53，实际应为50；同样用“PNP”管座测硅PNP管时，β-读数应加上 6％。
制作
表头的内阻R\(_{0}\)和灵敏度（满度电流）I0一定要测量的准确些，否则会影响万用表的精确度。
有时根据R\(_{0}\)和I0计算出的分流电阻R\(_{AF}\)不是整数，这将给RAF各电阻的计算和制作带来不便。这时可先将R\(_{AF}\)定为一个与计算数值相接近的一个整数，然后再返算过去，求出各档电阻。所用的电阻都要用电桥测量，以保证万用表的精确度。低阻值的电阻用电阻丝绕制，高阻值的电阻用炭膜电阻。如没有相同阻值的电阻，可采用串并联的方法，也可用取正、负误差的方法取得，如算出分流电阻为99Ω，可取负误差的100Ω标称电阻；若算出分流电阻为400Ω，可取正误差为390Ω标称电阻。1A以上的分流电阻，因电流大，所以应选用相应瓦数的电阻，以防电阻被烧坏而损坏表头。
焊接时，将电阻直接焊在香蕉插日下端外缘，这样既简单又可靠。焊接时，先将插口上的塑料帽全部取下，待表装好后才将它放上去，以免烫坏它。
校验
1．校验直流电流档：校验时，不要将标准表与被校表同时串入电路，以减小对电路的影响和相互影响。应将两表分别串入电路，反复校验才行。如校100μA档时，若与标准表不符，应改变R\(_{15}\)的阻值，使两表读数一致。同理校验其它各档。
2.校验直流电压档：先校2.5V量程，如与标准表不符，可改变R\(_{26}\)阻值，使两表读数一致。其它各量程可免校。
3．交流电压档：先校250V量程，如与标准表有出入，可改变分流电阻R\(_{28}\)阻值，使两表读数一致。再校2.5V、 5V，如与标准表不符，改变R40、R\(_{41}\)阻值，使之一致。10V档也应检查一下为好。其余各档可不必校验。
4．交流电流档：校验5μA量程，如两表读数不一致，应改变R\(_{59}\)的阻值，使之符合要求，其余量程可免校。
5．直流电阻档：用一个10KΩ左右的电阻，分别用标准表与被校表（R×1K档）去测，如读数不同，可调节R\(_{5}\)0，使两表读数一致。其它各量程，只要所用电阻阻值准确，不用校验即可。β-档只要所用的基极偏流电阻正确，一般不需校验。
