电视机修理入门——泵电源电路故障的检修

（李福祥 汪锡明）本刊曾在1980年第7期上介绍了电视机泵电源电路原理，又在1981年第5期上介绍了常见故障的检修。但是还有不少读者来信反映修理起来比较困难。现在电视机修理入门中作进一步介绍，供大家参考。

大家知道，常见的泵电源电路如图1所示。由于泵电源与行输出级紧密地结合在一起，所以二者互相牵连、互相影响很大，当电源部分或行扫描部分出故障时，均能使泵电源工作失常或不能工作。如果修理不当还可能进一步扩大故障。下面根据我们的维修实践，介绍泵电源故障的检查方法及几种常见故障的检修步骤。

1．加电前的检查：采用泵电源电路的电视机出现无光栅无伴音故障时，一般都与泵电源有关。加电之前首先打开电视机的电源开关，用万用表R×1K档测量电源插头两端的正反向电阻，如果表针有充放电现象，则说明电源保险B801没有断，如果表针无摆动，则说明保险B801已熔断。然后打开电视机的后盖，用万用表R×100档测量泵源管T\(_{6}\)01集电极对地电阻，负表笔接地，正表笔接集电极，正常情况下阻值应大于1KΩ，如果阻值小于IKΩ或接近于零，则说明泵源管T601已被击穿，必须更换新管后才能加电检查。如果保险丝已损坏，更换时应注意电流容量，原来为800mA，换用时不得超过1A。

2.加电检查：由于泵电源部分无电源变压器，底板带电，所以要注意安全。或采用隔离电源变压器，或用试电笔检查底板是否带电。

通电之前，先将万用表置于直流50V档，正表笔接行输出管T\(_{6}\)04集电极，负表笔接地。然后通电观察万用表的指针变化。如果电压为25V左右，说明泵电源电路正常；如果电压比25V低很多，说明电源负载重；如果电压极小或为零，说明故障在泵电源或行扫描部分。

泵电源部分的检查方法：首先用万用表直流500V档测量T\(_{6}\)01集电极对地电压；正常值为270V左右（随市电电压有所变化），如果测得电压高达310V左右，说明T601处于截止状态。再用万用表直流10V档测量T\(_{6}\)01基极电压。开机之前先将负表笔接地，正表笔接T601基极。如果接通电源开关的瞬间。万用表指针摆到0.5V左右又回到零，说明T\(_{6}\)0l基极有正常的启动电压，起动电路的R604、C\(_{6}\)06正常。若指针无变化或变化极小，说明R604、R\(_{6}\)05开路或C606失效。如果测得T\(_{6}\)01集电极电压很低或为零，则应检查整流器输出端的电压，正常值为310V±20V如果整流器输出端电压正常，而T601集电极电压很低，说明R\(_{6}\)02已烧断。换新后，重新加电检查，如果测得整流器输出端电压在250～290V之间，应检查滤波电容C604、C\(_{6}\)05是否失效、市电电压是否偏低、整流二极管是否有一个开路。如果测得整流器输出端电压很低，则应检查整流二极管是否击穿、R601是否烧断等。

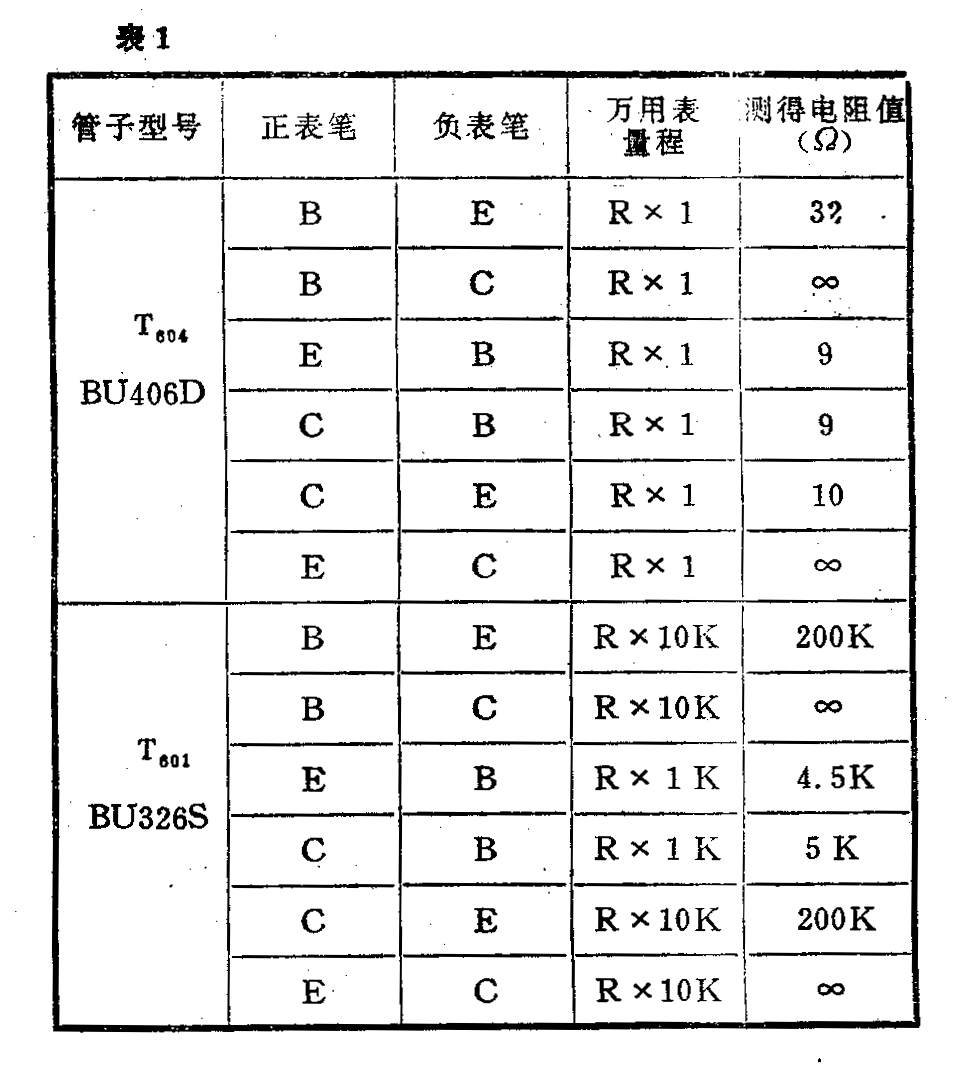

如果按上述方法检查各点电压均正常，而C\(_{61}\)0两端仍无电压时，再用万用表检查下列元件是否损坏。检查T60l管时，断开电源，将E、B极引线焊开，测极间正反向电阻，正常值如表1所示。若T\(_{6}\)0l正常，再检查C610两端的正反向电阻。方法是用万用表R×1Ω档进行测量，正表笔接C\(_{6l}\)0的负端（或者接地），负表笔接C610的正极（或接T\(_{6}\)04的集电极），正向阻值为62±2Ω，反向电阻为8±2Ω。如果测得正反向电阻相同，且阻值很小，多数情况下是行输出管T604（或阻尼二极管）击穿，也可能是逆程电容C\(_{612}\)、S校正电容C611或储能电容C\(_{61}\)0被击穿。当怀疑是T604击穿时，可将T\(_{6}\)04焊离电路，用万用表R×1Ω档进行检查，正常阻值见表1。

3.拆下高压硅堆和高压包检查：如果用上述方法没有找出故障部位，可拆下高压硅堆和高压包进行检查。先拆下高压硅堆TV18，开机检查，如果T\(_{6}\)04集电极有25V电压，说明TV18已击穿；如果拆下TV18后，T604集电极仍无电压，再拆高压包（包括内绕组），然后重新插上磁心开机进行检查。如果T\(_{6}\)04集电极有20V以上的电压，说明是高压包损坏。若T604集电极电压还是为零，说明故障不在高压包。

4．用示波器检查故障：当用万用表检查电容C\(_{61}\)0两端的电压低于正常值（25V）时，有的故障用示波器更容易查找。几个关键部位的正常波形和幅度如图2所示。当测得T604集电极的波形如图3所示时，说明行输出变压器有局部短路。根据我们的经验，大多数是由于高压包局部短路造成的。D\(_{6}\)05负极的正常波形和幅度如图2（a）所示，当用示波器测得其波形幅度小于8.2Vpp时，说明D\(_{6}\)05损坏或是C607、C\(_{6}\)08漏电或容量变小。

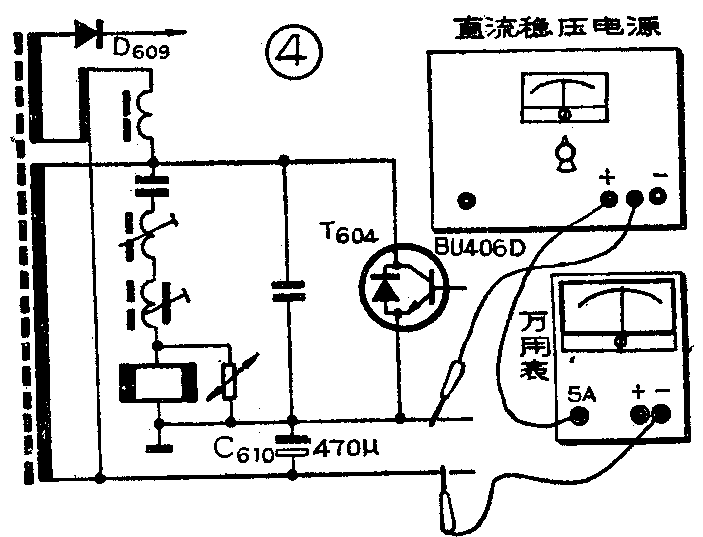

5．用外接25伏直流电源的检查方法：用外接直流电源检修泵电源，是迅速区分故障发生在泵电源部分、行扫描部分，还是电源负载部分的一种较好方法。具体方法如下：首先断开泵源管T\(_{6}\)01的集电极和发射极，以免加重外接电源的负担。将外接直流电源的“＋”端接C610的正极，“－”端接电路板的地。为了避免损坏外接电源和电视机的元件，初次加电时，先用15V左右的电压试机，并在电源与电视机的连接线中串入一只电流表，如图4所示。接通电源后，如果电流表中的指示为1.1A以下，为正常。然后将音量电位器开大，听有无噪声，观察电路中有无冒烟元件。若无异常，可继续升高外接电源电压，直到25V为止。如果这时电流小于2.2A，又无冒烟元件，光栅和伴音都正常，说明故障在泵电源部分；如果电流大于2.2A，说明故障是由于电源负载重引起的；如果发现有冒烟元件，说明故障在冒烟元件的有关电路。但是这种方法不能确定泵电源起动性能是否不良。因为行激励信号不足时，也会造成泵电源起动不良的故障。

根据我们的检修经验，泵电源常见的故障大致有以下三种：（一）泵电源不能起动；（二）行输出管T\(_{6}\)04集电极电压偏低；（三）泵电源起动特性不良。分别介绍如下：

1．泵电源不能起动：接通电视机的电源后，电视机既无伴音，又无光栅，说明泵电源不能起动。检查这种故障，主要应测量三个关键电压，即泵源管T\(_{6}\)01集电极电压、基极电压和行输出管T604的集电极电压。检查方法如上所述。经常损坏的元件有，泵源管T\(_{6}\)01极间击穿、起动电容C606容量减小或失效、行输出变压器高压包击穿、高压硅堆D\(_{6}\)09击穿、行输出管BU406D损坏等。

2．T\(_{6}\)04集电极电压偏低：T604集电极对地电压与C\(_{61}\)0正极对地电压基本相同。由于测量T604集电极电压较方便，所以可通过测量T\(_{6}\)04集电极电压来检查C610两端的电压。正常值为25±0.2V。偏低的原因大致有三种：

（1）泵电源调整不当。正确的调整方法是，先检查市电电压，正常时，再将亮度、对比度、音量电位器均调到最小位置。开机工作几分钟后调节电位器R\(_{61}\)0，使T604集电极对地电压为25±0.2V。调节电位器R\(_{616}\)，使并联式稳压电源调整管T603集电极对地电压为15±0.5V。由于调整时相互有影响，所以必须反复调整，直到两者都达到规定值为止。当将亮度、对比度电位器调到最大位置时，T\(_{6}\)04集电极电压就会下降0.5～1V（即变为24.5V～24V），这是正常的。但是不能在这种状态下调节R601使T\(_{6}\)04集电极电压上升到额定值。否则就会使输出电压偏高，缩短显象管的寿命。同时还会使泵源管的负载加重，造成损坏。当亮度、对比度、音量电位器都调到最大位置时，T603集电极电压就会下降到8V左右，这也是正常的。

（2）泵电源电路有故障。当测得T\(_{6}\)04集电极电压为23V，调节R610也无变化时，说明R\(_{61}\)0有故障。R610是一只22Ω的线性电位器，功率为3W。该电位器比较特殊，共有四个引出头，在电路中接成5.5Ω电位器使用，接法如图5所示。这个电位器经常出现滑动臂与中心头之间接触不良的故障。结果将5.5Ω电阻全部接入电路，使T\(_{6}\)04集电极电压降为23V。由于这种电位器难以配到，可采用修理的办法解决。方法很简单：从电路板上焊下R610，用酒精（或汽油）棉擦洗，边擦边调节滑动臂，直到接触良好为止。

当测得T\(_{6}\)04集电极电压为23V，同时从行输出变压器中发出低于行频的叫声，故障可能是由于T604基极开路或基极无激励电压造成的。先将R\(_{61}\)0调到电阻最小的位置，看T604集电极电压能否达到25V，若达不到，则需检查辅助启动电路中的R\(_{6}\)08，R609，看阻值是否变大或接触不良。

（3）行输出级发生故障。常见的故障是高压包损坏。当高压包严重击穿时，T\(_{6}\)04集电极电压下降到10V左右，同时行输出变压器中发出低于行频的叫声，这时应立即关机，以免损坏行输出管T604和泵源管T\(_{6}\)01等。可用拆下高压包的方法进行检查。当高压包短路匝数较少时，T604集电极电压在20～10V之间，行输出变压器中也会发出低于行频的叫声，这时也应立即关机。有的机器刚开机时T\(_{6}\)04集电极电压正常，工作一段时间后，T604集电极电压逐渐降低或突然降低。遇到突然降低的情况时，往往容易烧坏T\(_{6}\)04或T601管。更换晶体管的同时，应更换高压包，然后再加电试验。如果机器恢复正常，说明高压包有热击穿故障。有时高压硅堆D\(_{6}\)09质量不佳，也会出现上述故障。

3．起动特性不良：所谓起动特性不良是指开机后T\(_{6}\)04集电极无电压或开机瞬间只有15～20V电压，有时行输出变压器还会发出低于行频的叫声。但是过1～3分钟，T604集电极电压又上升到正常值。这时电视机才能正常工作。

引起起动特性不良的原因一般有两种，一是泵电源电路元件性能不良；二是行扫描部分出故障或电源负载加重。泵电源电路引起这种故障的常见元件有：C\(_{6}\)06容量减小；T601极间接触不良或性能变坏。可以通过元器件的替换方法进行判断。C\(_{6}\)06可用两只4.7μ，耐压160V的电解电容串联后代替。T601可用3DD12D、3DD13D～F、3DD50H～J、D76A～D、3DD101C～F、3DDl0ZC～F、3DD103B～E、3DD104A～G、DO50D～K、3DA58D～I、DF104A～D等代替。

当行输出级激励不足时，就会加大损耗，从而加重了泵电源的负载。由于泵电源具有过载保护功能，所以会出现起动不良的故障。常见的故障原因有C\(_{614}\)击穿短路；行推动管T605的β值减小；负载部分的电容或整流二极管漏电等。检修时，先测量C\(_{613}\)正极对地电压，或者测T605集电极的电压，正常值为7.4V左右。如果测得C\(_{613}\)正极对地电压为6V左右，说明C6l4有击穿短路故障。

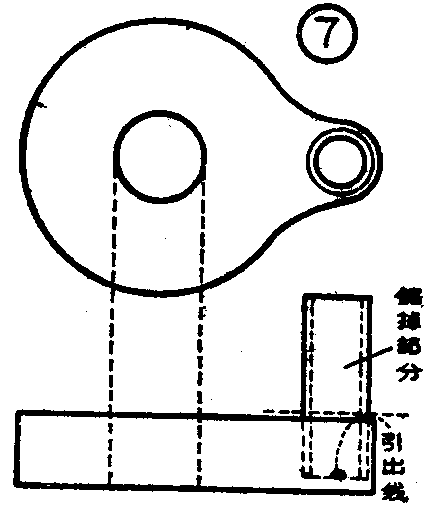

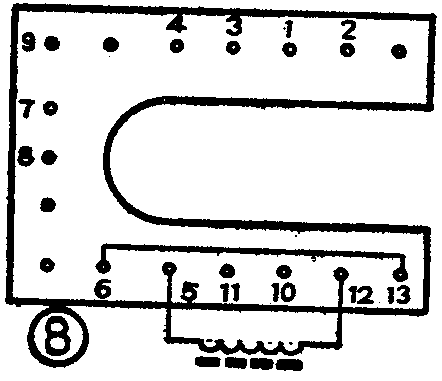

1．高压包的代换：高压包是匈牙利TA－5301、TA－3301型电视机泵电源中最容易损坏的元件之一。如果无备用件可换，可用北京牌840型、牡丹牌19英寸、飞跃19D1型、友谊牌JD16－2型电视机用的高压包进行代换，但需要增加一个内绕组。先做一个内径为φ17毫米、高30毫米、厚1毫米的骨架（用840型机低压包的骨架也行），然后用φ0.4毫米的漆包线反时针绕35圈，如图6所示。外面缠上几层牛皮纸或聚脂薄膜，以刚好能插入高压包为好。将新绕好的内绕组首端向下，尾端向上套在下半个磁心上。将代用的高压包装入磁心之前，应将代用高压包装硅堆的塑料管按图7所示部位锯下。然后用一根3厘米长的高压引线，一端焊在高压包高压引出端，再将代用的高压包安装在靠近硅堆的一侧。让锯去塑料管的一面向下，套在内绕组上，再安装上上半个磁心。为了防止直流磁饱和，在两半个磁心之间垫上0.2毫米的绝缘材料。最后将绝缘支架、镀锌铁片装上固定好。内绕组的始端焊接在行输出变压器接线支架的脚，尾端接在脚，如图8所示。接好后，先开机试一下，如果T\(_{6}\)04集电极有23V左右的电压，显象管灯丝也亮了，说明接对了，反之说明接反了，需要对调内绕组的接线位置。

将高压包的接地引线也接在行输出变压器的脚，如果引线不够长，可接上一段塑料软线，套上塑料套管。再将原高压包上的高压引线齐根剪下与新接在代用高压包的引线焊在一起，焊点要圆滑，并套上高压绝缘套管。按原样装好硅堆再开机试验，如果安装正确，绝缘处理良好，就可正常工作。

2．行输出管的代换：BU406D是将行输出管和阻尼二极管封装在一起的复合管。该管是泵源电路中易损坏元件之一。当DU406D损坏无备用件时，可用国产管进行代换。BU406D最大集电极电流为7A、反向击穿电压为400V、集电极最大耗散功率为60W。但是实测其集电极逆程脉冲电压为185V\(_{pp}\)，所以代用管反向击穿电压大于250Vpp即可。根据这些要求，一般用自举升压供电12英寸电视机的一只行输出管和一只阻尼二极管就能代替。可是管子温度相当高，容易因过热而损坏管子。所以应采用二只行输出管和二只阻尼管代替BU406D，如图9所示。这样每只管子只分担一半电流，可降低对管子饱和压降的要求。为了安装方便，可将行输出管和阻尼二极管安装在一块100×100×2（毫米）的铝板上，行输出管与散热片之间垫上绝缘片，这样散热板可直接与底板相连。
