（董政武）上期介绍了电视机的整机方框图，其中各个小方块代表着完成某一功能的单元电路，而功能相同的单元电路，又可以有不同的电路结构。因此，要看懂电路图，必须在掌握整机方框图的基础上，记住各种结构的单元电路。这里我们先重点介绍，常见的晶体管黑白电视机中的各种结构的基本单元电路。多数电子管电视机的单元电路也与它们相似，只是管子结构、直流供电规律、电阻、电容、电感等元件数值要求等方面不同。
1．线性放大电路与开关电路（或脉冲电路）

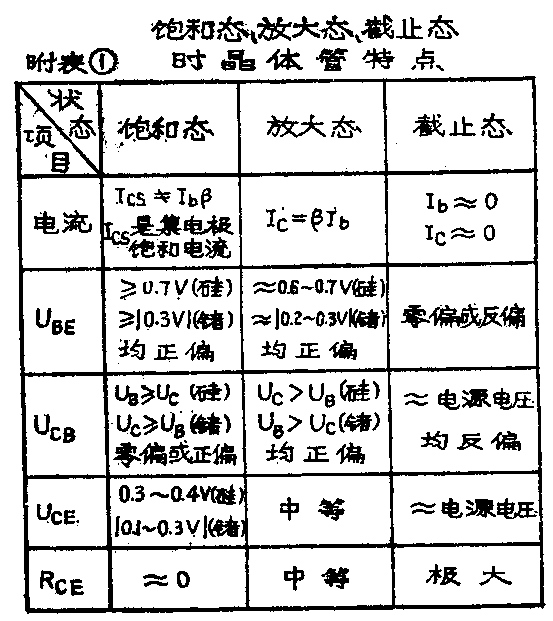

电视机通道部分的单元电路，除振荡电路外基本上属于线性放大电路，即晶体管工作在其特性曲线的直线区；而扫描部分的单元电路，除场推动和场输出属于线性放大电路外，多数属于脉冲电路，即晶体管工作于开关状态。这两种放大电路的直流工作点有显著差别，前者静态（未加入信号）时处于线性放大态，而后者静态基本上处于截止态或饱和态。晶体管处于上述某种状态时的特点（如极间电压、电流等）见表1所示。
上述两类电路，从原则上来说，都可以采用共发射、或共基极或共集电极（即射随器）电路形式，但要视具体场合而定。这三种形式的电路性能比较见表2。

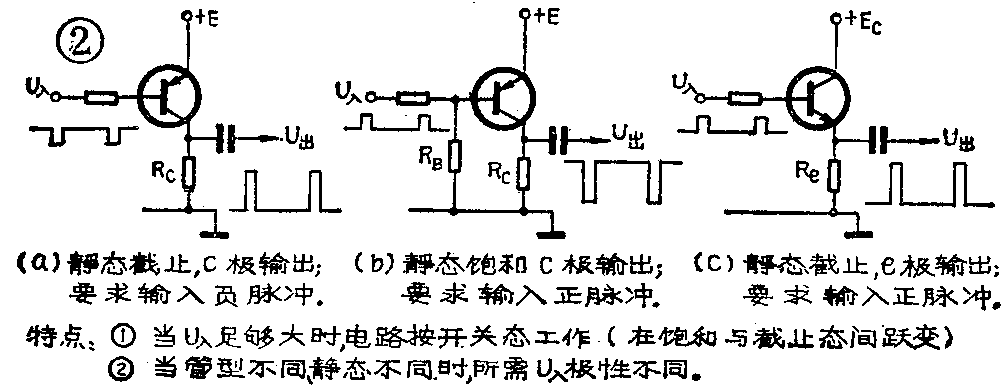

区分线性放大电路与开关电路的直观鉴别法有两种：①查看偏置电路。若上、下偏置电路都存在，则电路多数是处于导通态或浅导通态，前者即属于线性放大电路，而后者要在考虑输入信号的情况下加以区分；若无偏置电路或仅有下偏置电阻，电路在静态为零偏，必然处于截止状态。个别情况下，电路的上偏置电阻数值明显小（如为几K～30、40K），电路静态多是饱和态。这两种工作状态的电路多为开关电路；②查看直流工作点。一般在电路图上各晶体管e、b、c三极处，标有直流电压值，看一看eb极间电压是正偏、零偏还是反偏，电压U\(_{CE}\)值是接近电源电压（必为截止）、还是接近零（则饱和）、还是居于中等，即可判知属于何类电路。
2．频道选择器（高频头）电路
天线上感应得到的高频电视信号，通过高通滤波器及输入回路进入放大电路。高通滤波器保证各频道高频电视信号通过，抑制或滤除40MHz以下的信号（特别是中频干扰信号）。输入回路主要完成选择频道（即选台）及前后级阻抗匹配任务。经过选择的高频电视信号进入高放级进行放大。混频器是将本机振荡器送来的高频正弦振荡信号与高放级送来的高频电视信号进行差拍（利用其输入端的非线性特点），输出频率固定的中频信号。图象中频f\(_{p中}\)=37MHz，伴音中频fs中=30.5MHz。

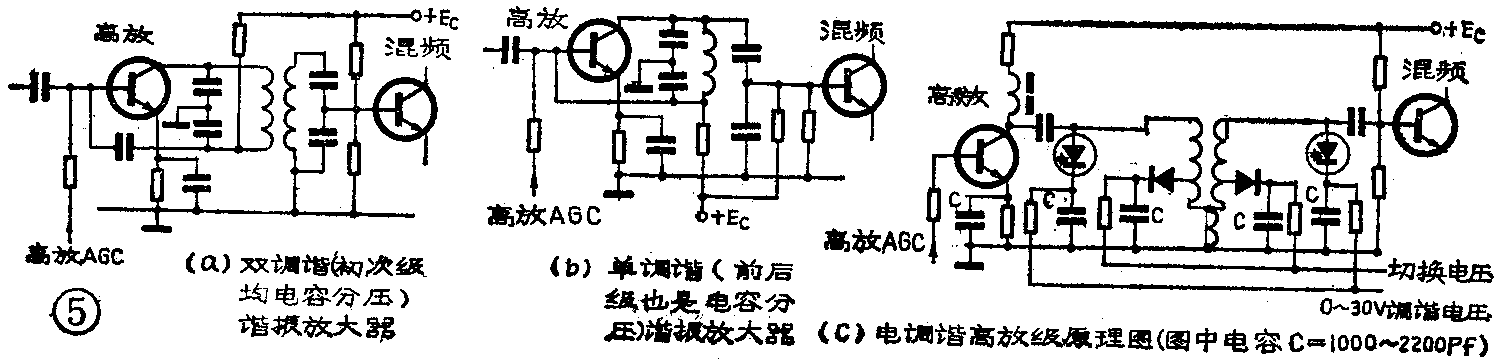

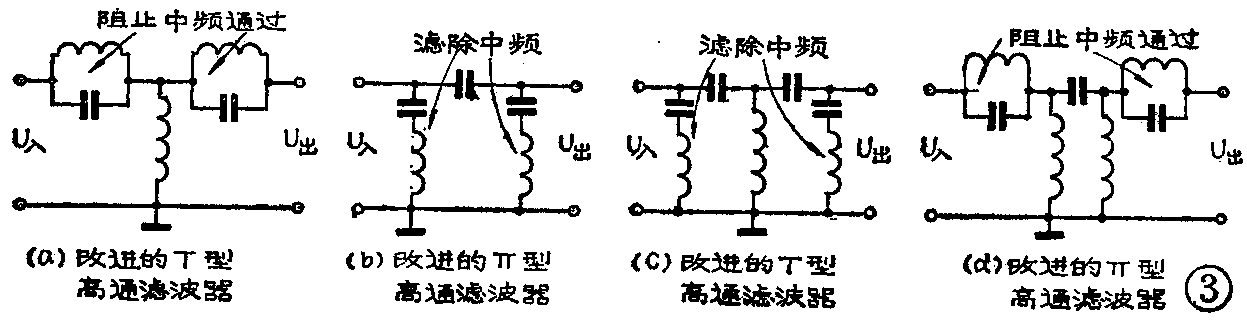

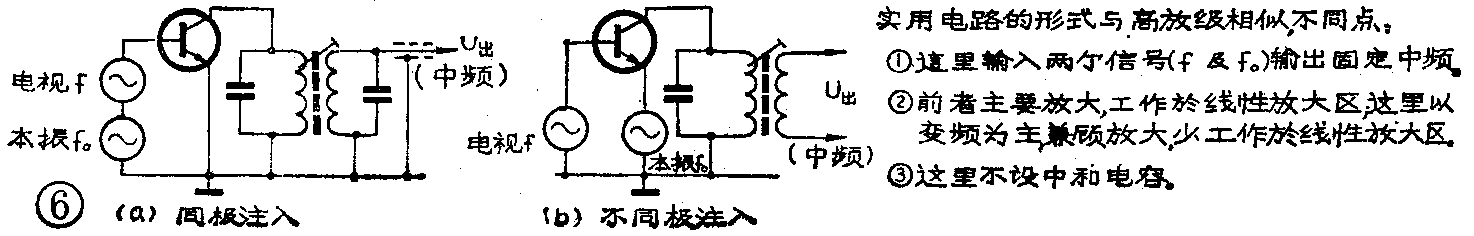

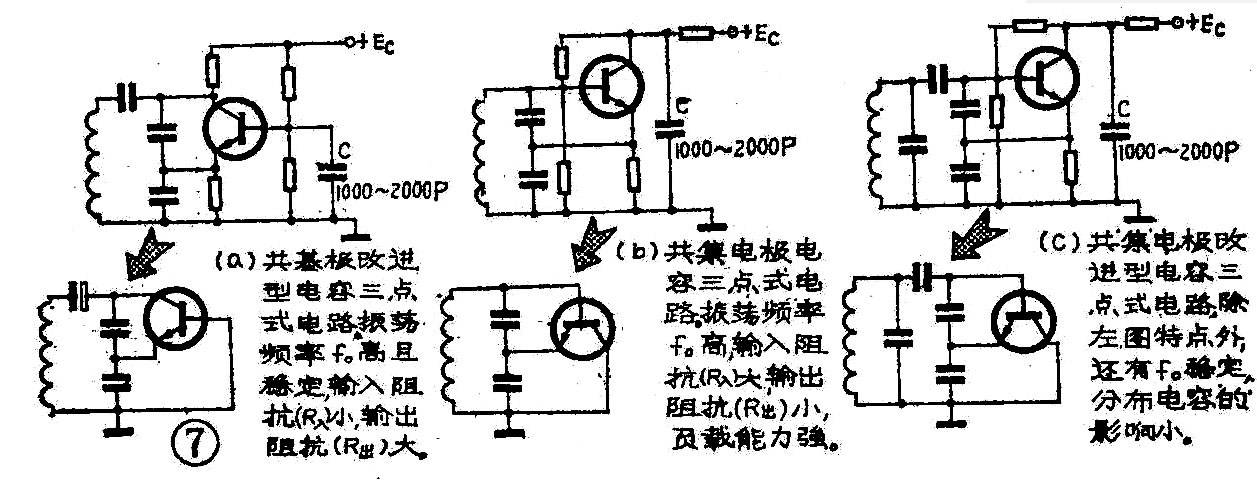

常见的各种形式的高通滤波器以及不同结构的高放、混频、振荡电路分别见图3～7。
3．图象中放及视频检波电路

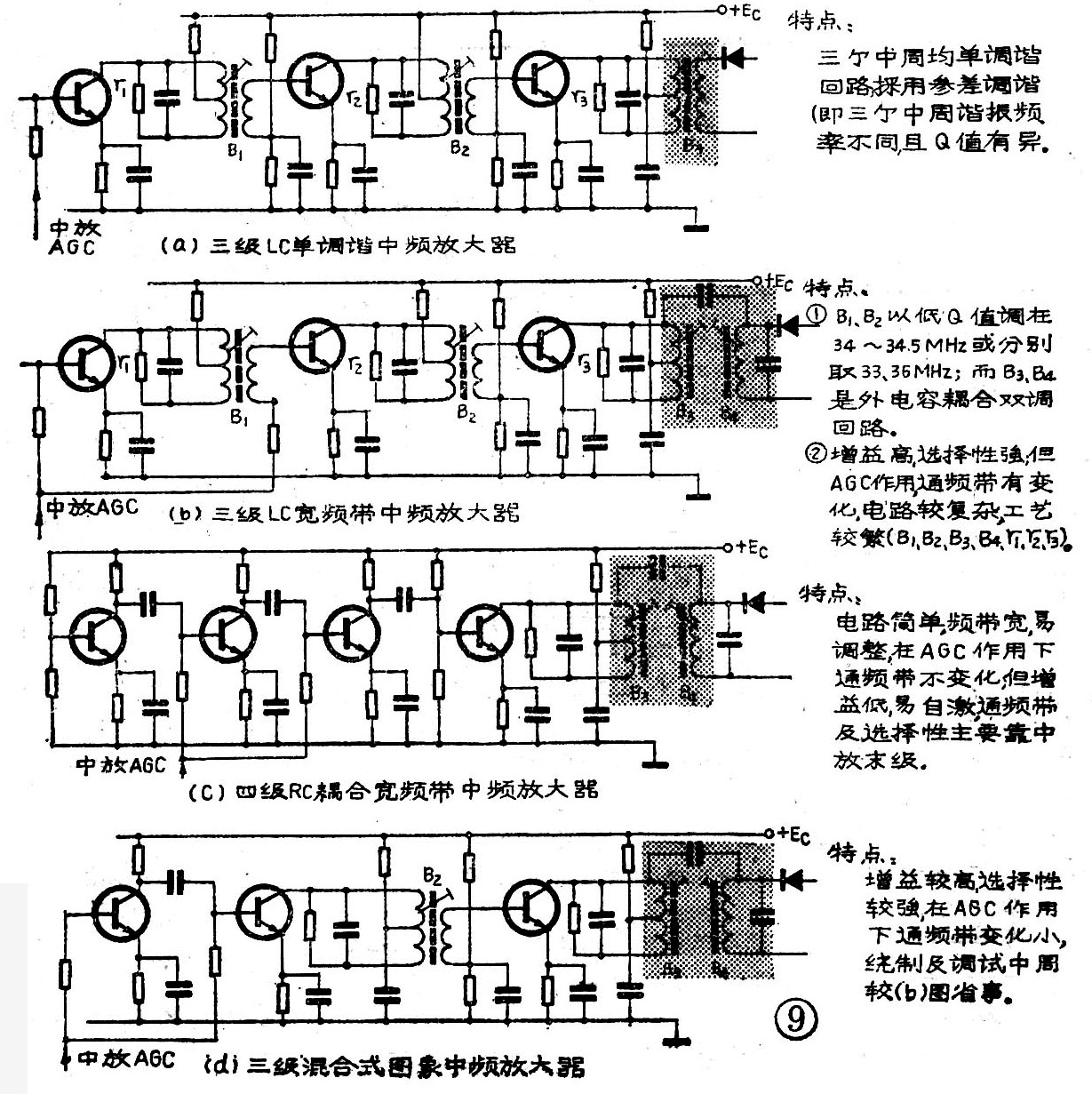

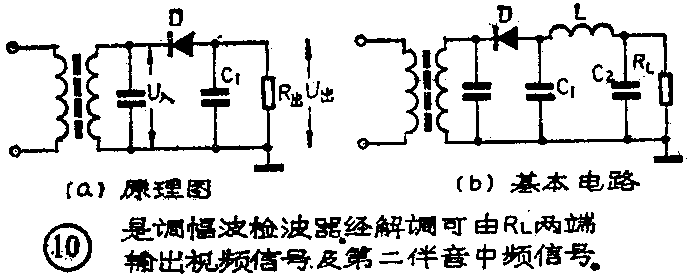

电视中频信号首先进入带宽为5～6MHz的中放输入回路，它是一个带通滤波器，起到电视机第二道大门的作用，仅允许中频信号顺利通过，而抑制邻近频道等干扰信号，压低本频道的伴音信号增益。同时用来实现前后级的阻抗匹配及宽带耦合。机内图象信号的增益主要由图象中频放大器提供，并按特定的频率特性放大中频信号。为适应各种接收环境引起的信号强弱变化，放大电路前端的一、二级，都设置了控制深度较深的自动增益控制电路。图象中放电路的后面，是视频检波器，利用检波器的非线性作用，由图象中频信号解调出视频信号，并完成图象中频（37MHz）与伴音中频（30.5 MHz）的差拍，得到第二伴音中频信号，即6.5MHz的伴音调频信号。于是，视频检波器输出的是带宽为6MHz的视频信号和中心频率为6.5MHz的第二伴音中频信号。上述三部分各种结构的常见典型单元电路如图8～10所示。（待续）
