通常单声道发光二极管显示器只能向单方向闪动。我在不改动原驱动电路的情况下,只多增加几只发光二极管,就改造成了以中心为零,随着音量增加向两个方向闪动的显示器。使得面板更加活泼、美观。

改动的方法如下所述:原驱动电路的每一个输出端接着一只发光二极管,现再加上一个发光二极管与原来的发光二极管串联(参考图1),D\(_{1}\)通过一只限流电阻直接接到电源上,作为电源指示,D2~D\(_{11}\)接法如图1所示。D1~D\(_{ll}\)在面板上排列的顺序如图2所示。D1放在中间D\(_{2}\)、D3分别放在D\(_{1}\)两旁,D4、D\(_{5}\)、D6……排法如图2所示。这样,开机后D\(_{1}\)即亮,随着音量的增加,D2D\(_{3}\)、D4D\(_{5}\)……逐级发光。

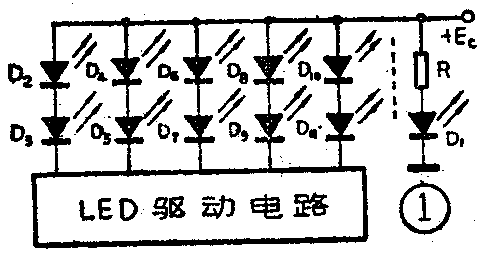

图1
图1 🔍原图 (483×254)

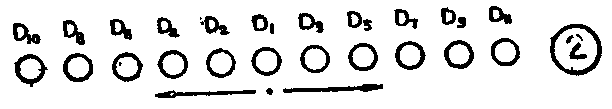

图2
图2 🔍原图 (612×109)

改动中需要注意的是,电源电压要高于驱动电路饱和压降与两个发光二极管正向压降之和(一般每个发光二极管的正向压降为1.7~2V之间)。如果电源电压太高,可在发光二极管电路中再串入一只限流电阻,其阻值可由实验而定,使得发光管既不太暗也不太亮为宜。(邹振熊)
