我按本刊1980年第5期介绍的调频收音机电路和1981年第7期介绍的解码器电路自制了一台立体声调频收音机，制作过程中对一些具体问题作了有益的尝试，已能满意地收听上海广播电台100MHz立体声广播信号。现将制作中的几点经验体会介绍给大家，起到抛砖引玉的作用。

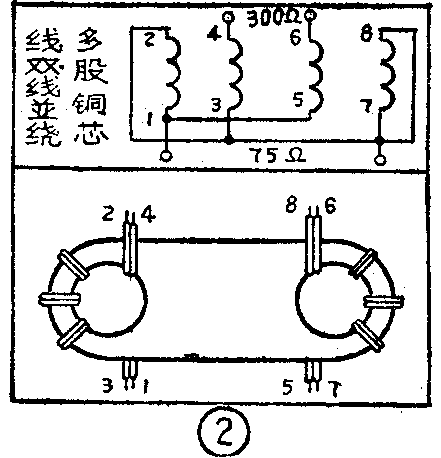

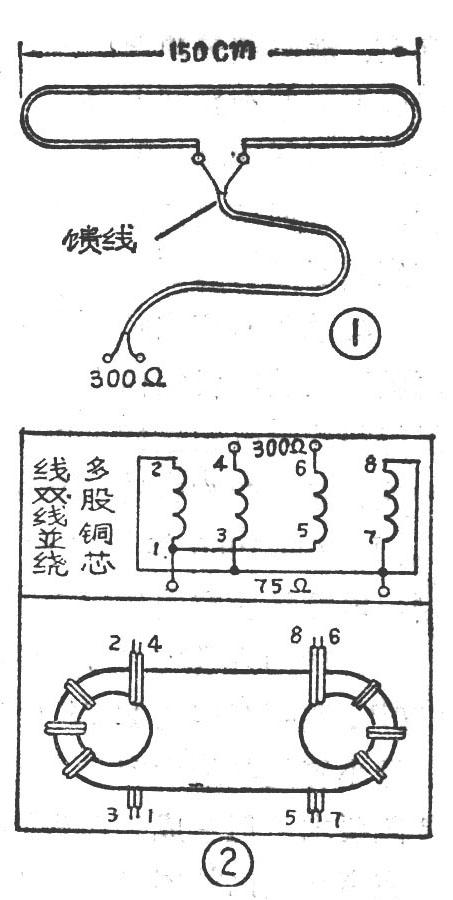

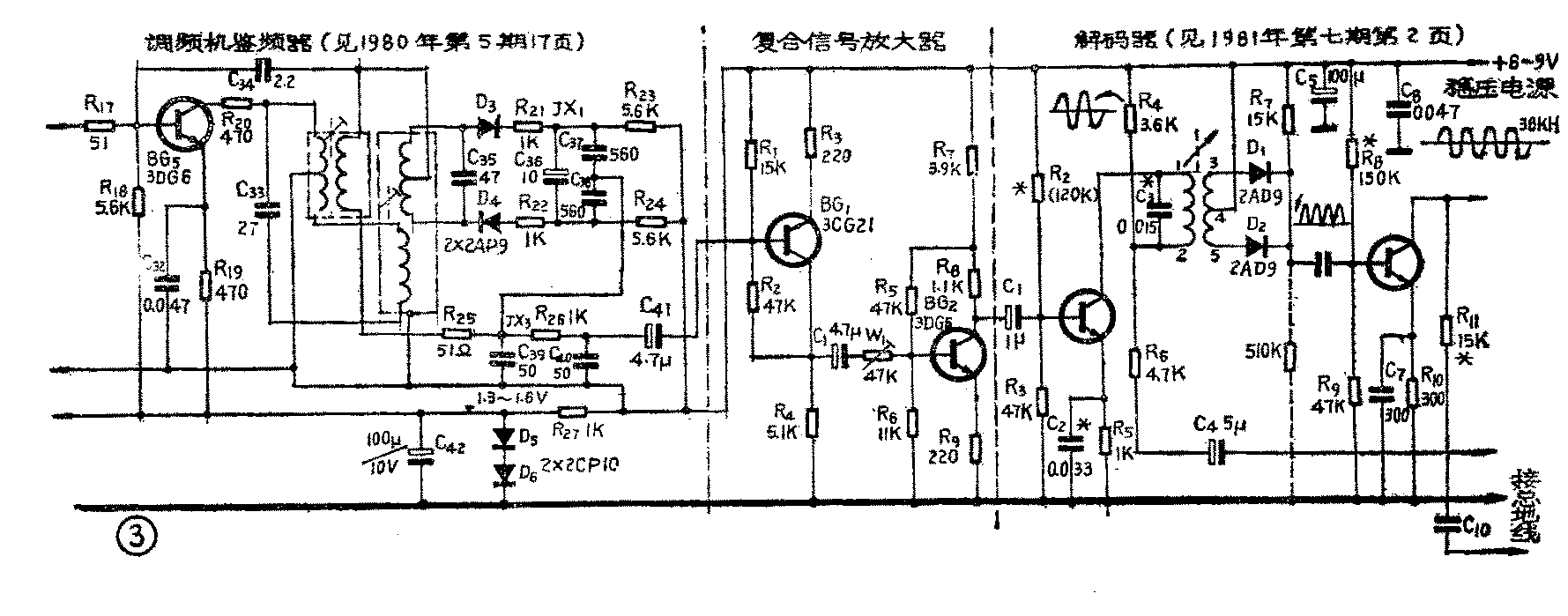

1．我居住的嘉兴地区离上海100多公里，上海广播电台发射的100MHz超高频信号到达这里已经很微弱。如不采取措施是很难正常收听的。我采取以下几个方面的尝试，效果很好。①加装室外天线：原调频收音机电路的输入阻抗为75Ω。图1所示的折合振子室外天线为300Ω。为使天线与收音机输入端匹配，先按图2制作一个阻抗变换器。磁芯采用NXD－10双孔磁芯。用多股软导线双线并绕成图2示意的样子，共有1～8个引出线。4、6两个头接300Ω扁馈线。1、5焊在一起接调频收音机输入端。2、3、7、8焊在一起接调频收音机地线。折合振子天线可用粗铅丝制作。室外天线架设高度6～7米时已能满意收听。②提高中放增益：原调频收音机在城市离发射台较近时灵敏度还是够的，但远距离接收显得增益不足，造成鉴频器输出信号幅度小，失真大。我将三级中放均选β大于100的管子，并且偏置电路中的D\(_{5}\)、D6正向压降取得大些，当达到1.6V时，整机增益增加很多，而且没有出现自激。③增加一级复合信号放大器（图3）鉴频器输出幅度不足时不足以推动解码器正常工作，即使收到立体声信号，立体声指示灯也不能发亮。为此我在鉴频器输出端与解码器输入端之间加装了两级复合信号放大器（根据离电台的远近，也可加一级）。这样白天也能正常收听上海100MHz的立体声广播了。复合信号放大器的第一级BG\(_{1}\)选用3CG21，是考虑电路工作稳定，即使音频部分（我使用悬浮式接地OCL电路）满功率输出时，电路也不出现自激。
2.1981年第7期第2页解码器电路的分离度与B\(_{1}\)2两个线圈的Q值关系很大。我用普通中波振荡线圈骨架绕制，由于原磁芯直径为φ3，导磁率不够，改用φ6之后，电感量大增，圈数只绕到原数据的80％，分离度就明显改善了。
3．要想得到最佳效果，调频收音机、解码器线路中的各槽路应认真调整。调频机各中周是否调准对灵敏度影响极大。鉴频线圈调整不好会产生交流声、失真大、频响差等现象。解码器的两个线圈调得不准，直接影响分离度。故各回路的调整工作应引起足够重视。
4.总装时应注意，喇叭不要放在机箱内，最好另作喇叭箱这样可以避免机震。预防机震的另一种途径是调频收音机的高频部分引线应尽可能短，且L\(_{3}\)、L4（见1980年第5期17页）用较粗的漆包线绕制，电路板应牢固地固定在底座上或加防震措施。
5.1980年第5期介绍的调频机，调谐电容是用270PF调幅双连与22PF固定电容串联充当的。串联后最小容量与最大容量之比约为 5／20，虽能满足频率复盖要求，但造成刻度极不均匀，高端很难调谐好。现在市场上比较容易买到调频机专用双连电容了，装置调频机时尽可能使用这种成品。
6．装置调频机常遇到装好后收不到电台的现象。主要是本振停振造成的。其原因是①振荡回路的谐振电容高频损耗大。②三极管的f\(_{T}\)，β过低。③印制板太脏。④线圈安装位置不正确（如L3卧式安装）。⑤印制板应选用环氧树脂板，选用纸胶板容易产生停振。检查停振的方法是：用万用表直流25V档测量发射极电阻（R\(_{4}\)）两端电压，同时用导线将L4短路，若电压下跌证明原来是振荡的，如该电压值无变化则说明是停振。
装好后收不到台的另一种原因是绕制中周时磁芯选择不合适。由于有些处理品磁芯的导磁率不够，绕好后电感量离要求值太远，造成调中周磁芯时不起作用。一般应使用电视伴音中频变压器磁芯绕制。如无调谐点可用小容量电容逐个并接到槽路中去，直到找到谐振峰值为止。
7．解码器19KHz全波整流二极管D\(_{1}\)、D2的负极对地接入一个510KΩ，可给两只二极管附加一个0.2V的偏压。使得38KHz开关信号幅度提高200mV，这对远距离接收是十分有利的，该电阻接入后立体声分离度明显改善。（傅春农）
