目前我国已有十几个省市开办了立体声调频广播，一些用户想把自己的普通调频收音机改装成立体声收音机，本文介绍一种改装方法。
1．改装前的准备 普遍调频收音机的解调电路大多采用比例鉴频器。图1是比例鉴频器典型电路，一般C\(_{1}\)＝C2＝1000PF～2200PF，作用是滤去10.7MHz中频信号，C\(_{3}\)是去加重电容，多取0.005～0.01μF，由于C1、C\(_{2}\)、C3数值较大，改装时如不将它们的数值变小就会把立体声复合信号滤掉。因此首先把C\(_{1}\)、C2改为200PF，并把C\(_{3}\)去除。

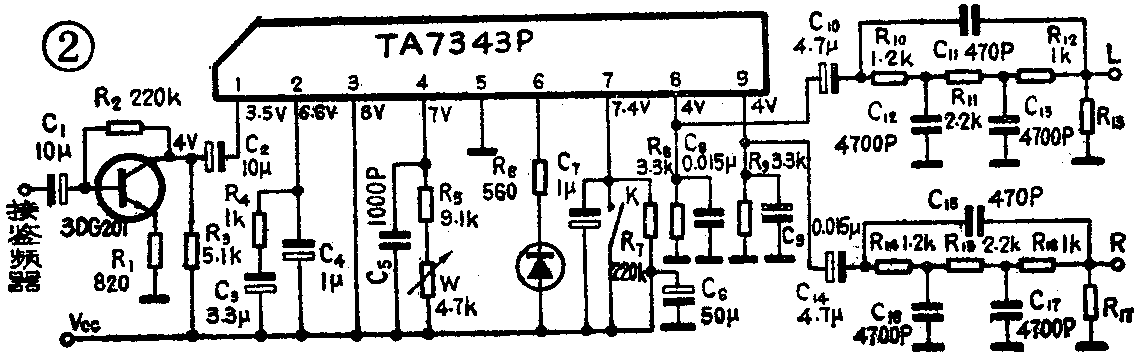

2．加装立体声解码器 图2是一种用TA7343P装置的锁相环解码器。这种集成电路无锡742厂也有生产，型号是D7343P，可直接代用。图3是印刷电路板图，可供制作时参考。
从锁相环解码电路的输入特性可知，当1脚输入信号为150～400mV时分离度可达最佳值。而普通调频收音机监频器输出只有30mV左右。为此在TA7343与鉴频器之间加一级放大器，放大量约5倍。
TA7343P内部噪声控制电路由触发器组成，因此信噪比指标比LA3361要好。另外，由于内部电路的保证，外部不需调整元件就可达到理想的分离度。与同类解码器相比它的分离度高，输入信号动态范围大（最大允许550mV），失真度小（小于0.1％），可用于中、高档立体声收音机。

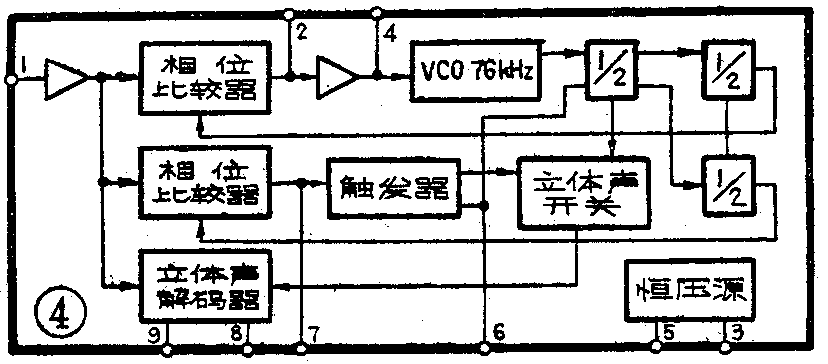

图1中R\(_{4}\)、C3、C\(_{4}\)是正交相位比较器19KHz信号的滤波器。C5、R\(_{5}\)及W共同决定压控振荡器的频率，改变W使振荡频率为76KHz。R6是立体声指示灯的限流电阻，R\(_{7}\)、C7是同相比较器19KHz信号滤波器。R\(_{8}\)、C8、R\(_{9}\)、C9是50μS去加重电路。R\(_{1}\)0～17，Cll～17，构成桥T型超音频滤波网络。图4是TA7343P的内部方框图，供参考。当V\(_{CC}\)=8V时各脚电压值见图2。
业余条件下调试解码器可参照下述方法进行。首先将左、右两路低放电路接到解码器的L、R输出端，然后将调频收音机调谐到本地立体声广播的频率上。调整图2中的W使立体声指示灯发光，记下此时的位置，再继续旋转，直到指示灯不亮。然后反方向旋转W，使指示灯再次发亮，记下这个位置。两次指示灯发亮时所记位置的中间点即分离度最佳点。用这种方法调整，分离度可达40dB。
3．影响分离度的几个因素 立体声广播对主信号与副信号的电平和相位有严格规定。一般要求电平差小于0.5dB，相位差小于 3°。立体声广播信号经调频收音机的高放、中放、鉴频各级的传输如产生幅度或相位失真均会影响解码器的分离度。这种幅度或相位失真主要是高、中频部分通带过窄，时延迟过大，鉴频器线性范围小，不对称等因素造成的。一般厂家生产的调频收音机，其通带、鉴频特性都是能够保证的。自制调频收音机如通带不够宽，可在第一级中频变压器的初级线圈两端并联一只几百千欧的电阻。
另外，解码器输出端选用的去加重网络、超音频滤波网络对分离度也有影响。去加重电容C\(_{8}\)、C9选取大了，对分离度有益，但高频响应变坏。使用π形RC滤波网络的分离度约为36dB；使用桥T形（或称双T形）网络的分离度约40dB；而使用π形LC滤波网络的解码器分离度可达45dB。
解码器的分离度还与调整有关。用TA7343P装置的解码器应调整到19KHz再生频率与接收到的19KHz导频信号相一致（即相位差为零）。而用LA3361装制的解码电路除此以外，还需反复调整分离度电位器，使分离度达到最佳值。（金 峰）
