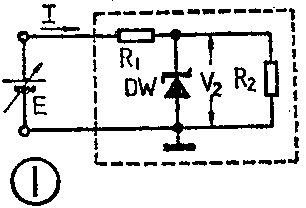

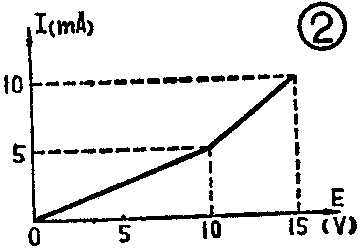

电路图1中的方框内为硅稳压管稳压电路，如果该图中的电压E和电流I的关系如图2的曲线所示，那么怎样利用该曲线判断R\(_{1}\)、R2的数值和稳压管DW的击穿电压V\(_{Z}\)？
想想看答案
从图2所示的曲线可以看出，E=10V是一个状态变化点，而该电路只有稳压管被击穿才能发生状态变化，因此可以断定E=10V时稳压管被击穿了。E＜10V时，由于稳压管没有被击穿，所以E与I为一直线关系，这时稳压管DW可视为开路，于是可得：
R\(_{1}\)＋R2=\(\frac{E}{I}\)=10V;5mA=2K
E＞10V以后，稳压管击穿，由曲线上看出，E的变化量E=15V-10V=5V时，I的变化量为I=10mA－5mA＝5mA。由于稳压管击穿后，其击穿电压V\(_{z}\)基本不变，所以电压的增量E全部加到R1上，于是有EI=R\(_{1}\)=5V;5mA=1K，而R2=2K-1K＝1K。
由于稳压管的击穿发生在E＝10V，这时I为5mA，所以\(\frac{10V-V}{_{Z}}\)5mA=R1，即V\(_{Z}\)=10V-5mA×lK=5V。 （赵学泉）
