随着家用电器的迅速发展，人们在日常生活中和“电”的关系越来越密切。为安全用电，我们试制了一种漏电保护器，它可安装在住户分表盘上，作为一户多台电器设备的总保护。
保护原理

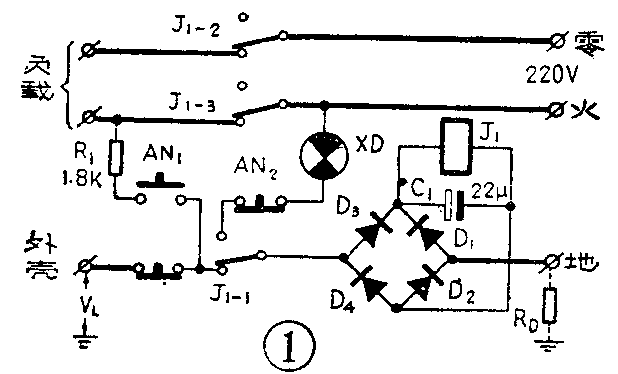

电路见图1。图中负载即家用电器，外壳即家用电器的外壳，当家用电器外壳漏电时，家用电器外壳有对地电压，设为V\(_{L}\)，经桥式（D1～D\(_{4}\)）整流后的输出电压为0.9VL，设继电器J\(_{1}\)的线圈直流电压为VJ，当0.9V\(_{L}\)≥0.7VJ时，保护器就动作，将负载与220V电源断开，使人身免于遭受触电危险。
从图可见，接地体的接地电阻R\(_{D}\)对VL是有影响的，其关系为V\(_{L}\)=0.78VJ＋0.78V\(_{J}\)RD／R\(_{J}\)（V）。这里用的直流继电器J1为JQX—1O型，它的V\(_{J}\)=24V，RJ=25OΩ，所以V\(_{L}\)=18.7＋0.075RD（V）。若R\(_{D}\)在230Ω以内时，则J1能在交流18.7V到36V之间动作。
如果家用电器电源火线直接碰壳，其对地电压达220V，若R\(_{D}\)＜30Ω时，J1线圈将承受198V直流电压的冲击，因保护器动作时间很短，约为0.03秒，所以继电器线圈的温升约为0.73°C，还不致于损坏继电器。
电路工作原理
这种保护器的电路由直流继电器J\(_{1}\)、整流器（D1～D\(_{4}\)）和接地体RD组成。当家用电器漏电电压达到0.9V\(_{L}\)≥0.7VJ时，J\(_{1}\)立即吸合，其动触点J1—l、J\(_{1—2}\)、J1—3由常闭点转换到常开点，其中J\(_{1—2}\)、J1—3迅速切断家用电器的电源，J\(_{1}\)吸合后，220V交流电源（图中火线）经信号灯泡XD按钮AN2、接点J\(_{1—l}\)和整流电路，接通J1线圈，使J\(_{1}\)自锁，信号灯XD发出漏电指示。待故障排除之后，按一下AN2，J\(_{1}\)复位。为随时检查保护器是否守职，可按一下AN1，如果J\(_{1}\)吸合，说明保护器工作正常。
元件选择与装配
直流继电器J\(_{1}\)可选线圈直流电压VJ=24V，直流电阻R\(_{J}\)=200～350Ω的继电器，这里选用的是JQX—10型，其VJ=24V，R\(_{J}\)=250Ω。
D\(_{1}\)～D4选用2CP17～2CP20型。电解电容器C\(_{1}\)选用20μF，耐压大于160V。电阻R1功率为\(\frac{1}{2}\)W，XD为15W、220V指示灯泡。
接地体可利用R\(_{D}\)＜200Ω的自然接地体，这里是利用自来水管干线管道。如在新建楼房时拟采用这种保护器，应在供电设计时根据《电力设计技术规程》统一考虑。

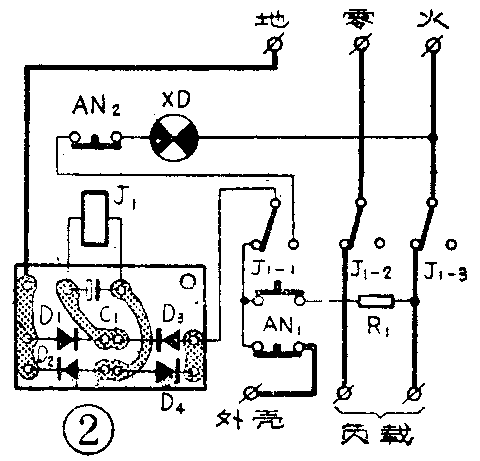

元件装配接线见图2。保护器与接地体（自来水管）用截面1mm\(^{2}\)绝缘外皮铜导线连接，将接地体先用砂纸除锈后再用上述铜线绕5到10圈并拧紧，最后刷上两道调和添防锈。(蒋礼堂)
