有些修理电视机的同志，修理国产电视机的电源还比较熟悉，但对修理进口电视机的电源有时感到刺手。其实只要掌握了进口电视机的主要特点，也并不难，下面介绍一下部分进口12、14英寸黑白电视机电源的检修特点：
1．具有启动电阻的稳压电源的检修特点：
进口12、14英寸黑白电视机电源电路种类较多，电路有各自的特点，但其共同之处是电源调整管上大多并接一个启动电阻。有了这个启动电阻，稳压电源在空载或负载电流很小时，输出端电压高于正常值。随着负载电流增加，输出端电压开始下降，当负载电流增加到0.7A左右时，输出端电压达正常值，当负载电流继续加大时，输出端电压不变。

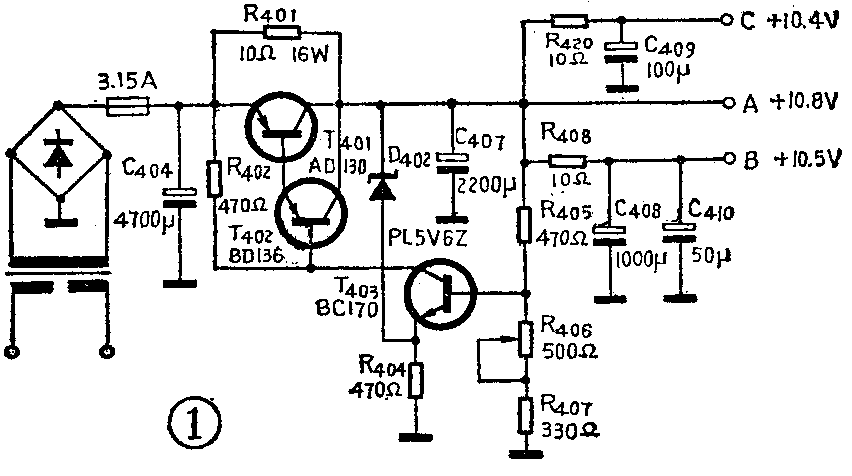

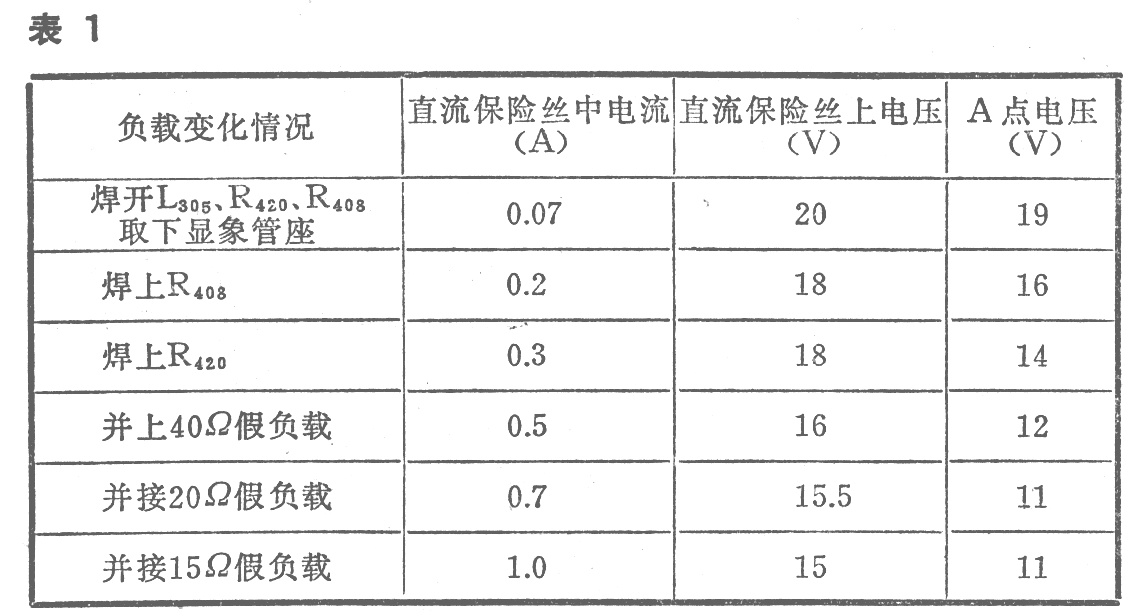

例如罗马尼亚E31—110°—720S电视机的稳压电源，如图1所示，R\(_{4}\)01是启动电阻。当负载变化时，输出端A点电压如表1，可以看出，当电源负载开路时（即空载），稳压电源输出端A点电压升高，其电压值与调整管T401之前的电压相同，当负载电流增加到0.7A时，A点电压下降为11V，此时A点电压不再因负载电流增加而下降，A点电压的高低受R\(_{4}\)06控制。可见带有启动电阻的稳压电源，在空载或负载很轻时是不稳压的，这点与国产串联式稳压电源不同。因此，带有启动电阻的进口电视机不能在空载或负载很轻的情况下检修电源。检修时，需要在输出端接一个电阻作为假负载，其阻值一般在10～20Ω之间选取。这时输出端电压才受取样电阻的控制。在图1中，调节R406，A点电压应在10.8V上下变化。当调节R\(_{4}\)06，A点电压无变化或变化极小，说明稳压电源部分有故障。
2．改进型直流稳压电源的检修特点：

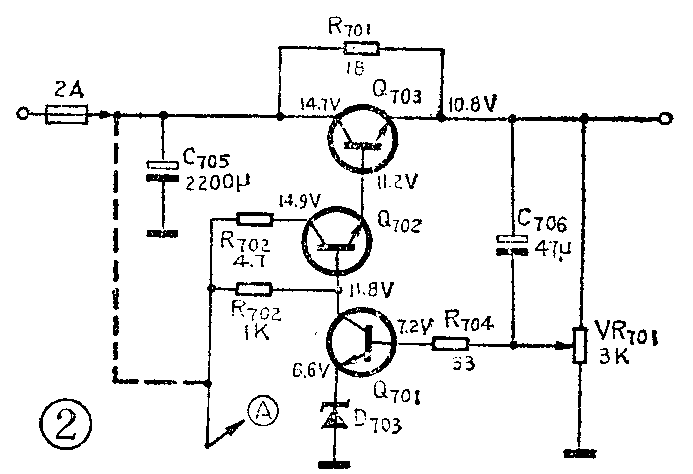

三洋12—T280U1型电视机的稳压电源采用改进型电路，如图2所示。除了启动电阻R\(_{7}\)01外，接至行扫描输出级提升电压上，这种接法的好处是除了改善交流电网电压下降时的稳压特性外，还具有自动保护功能。当行扫描输出级产生故障时，稳压电源输出端电压就会下降，从而减少或避免了因行输出级故障而损坏稳压电源的元器件。但是这种稳压电源与行扫描输出级的工作状态相互有影响。当行输出级和电源部分发生故障时，都会使稳压电源输出端的电压下降。这对区分故障部位造成一定困难。检修中，当输出端电压不正常需要确定故障部位时，应先将与行输出级提升电压的连接铜箔割断。再用一根导线将R702、R\(_{7}\)03接到C705的正极（见图2虚线）。然后断开行扫描系统，在输出端上并接一只负载电阻，这样稳压电源就不再受行扫描部分的影响了。检修时，先测量负载电阻两端的电压，如果在10.8V左右，再调节VR\(_{7}\)01。若输出电压有变化，说明稳压电源工作正常，可断定故障在行扫描电路，常见的是元器件击穿损坏。如果调节VR701输出端电压无变化，则说明稳压电源有故障。然后再用万用表测量Q\(_{7}\)01、Q702、Q\(_{7}\)03的各极电压，查出故障元件。待故障排除后，再将电路复原。
3.另一种改进型稳压电源的检修方法：

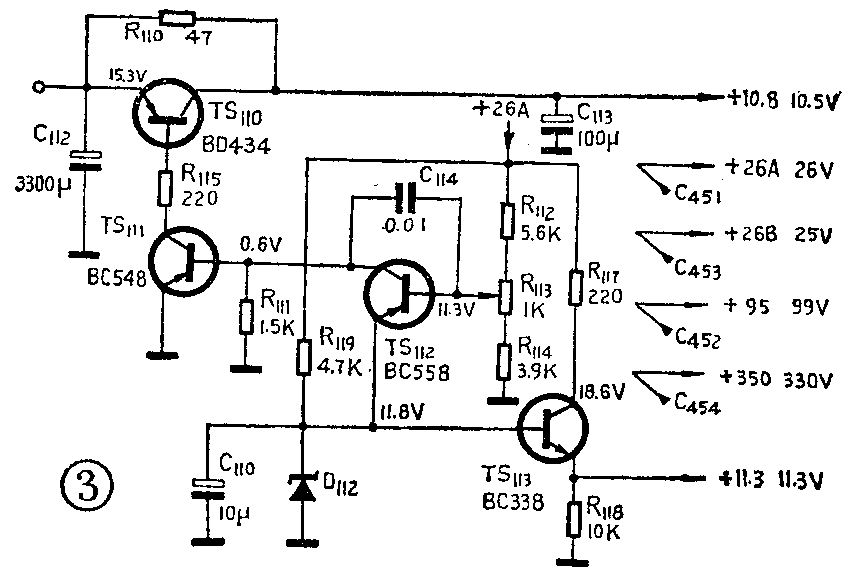

菲利浦12B711或12B710的电源电路如图3所示。稳压电源中的+26A（26V）也是由行扫描输出级提供。因此，当行输出级发生故障时，同样具有自动保护作用。行输出级与稳压电源的工作状态也是互相影响的。所以当稳压电源输出端电压不正常时，也应首先区分故障部位。方法有两种：
（1）利用外接直流电源来区分故障部位。
只要将外加直流电源调节到10.5V（初次接通电源检查时，可调到10V，另外最好串接一只电流表，以便观察电流的变化），将直流电源正端接TSll0的集电极，负端接地。接通电源后，如果电流大于1.2A，行输出级提升电压小于25V，说明行扫描部分工作不正常。如果电视机恢复正常，说明故障在电源部分。

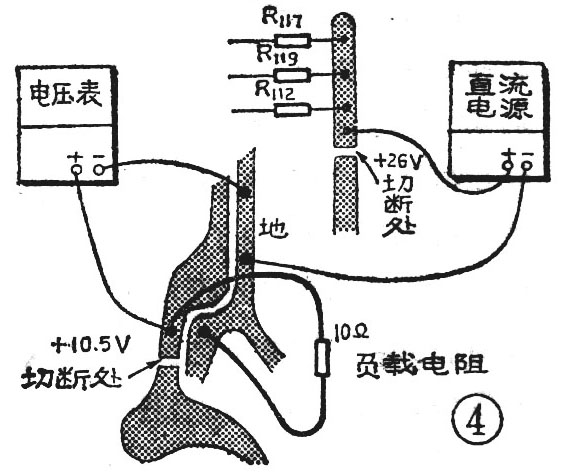

检查电源故障时，仍可用外接直流电源。方法是切断印制电路板上+26V与行扫描部分的铜箔，在稳压电源输出端接上一只负载电阻，如图4所示。将直流电源调到26V，正极接R\(_{ll2}\)、R117、R\(_{119}\)的连接点，负极接地。打开电视机和直流电源，测量电源输出端的电压及TSll0、TS\(_{111}\)、TSll2、TS\(_{ll3}\)各极的电压，找出故障元件。
（2）将电路适当改动后进行检查。

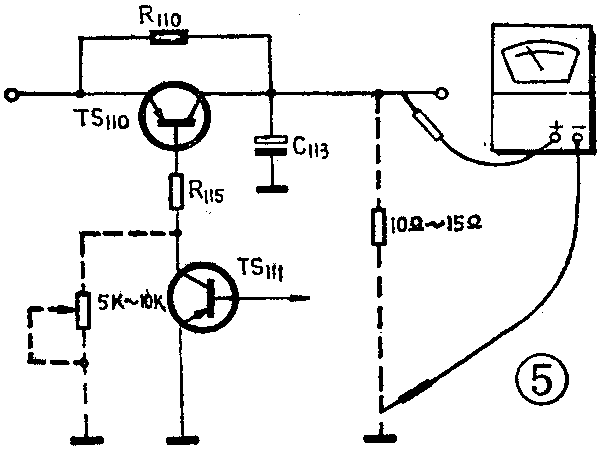

如果没有直流电源，只要将原电路作简单的改动即可，改动后的电路如图5所示，即在推动管TS\(_{ll1}\)的C、E极之间并接一个5K或10K电位器，在输出端Cll3上并接一只10～20Ω负载电阻。对印制电路板也像图4一样切断两处。接通电源，调节外接电位器，使稳压电源的输出电压上升到10.5V。关断电源后去掉外接负载电阻，接通10.5V切断处。再开机检查，如果行输出级的提升电压为26V，光栅正常，说明故障在稳压电源部分。

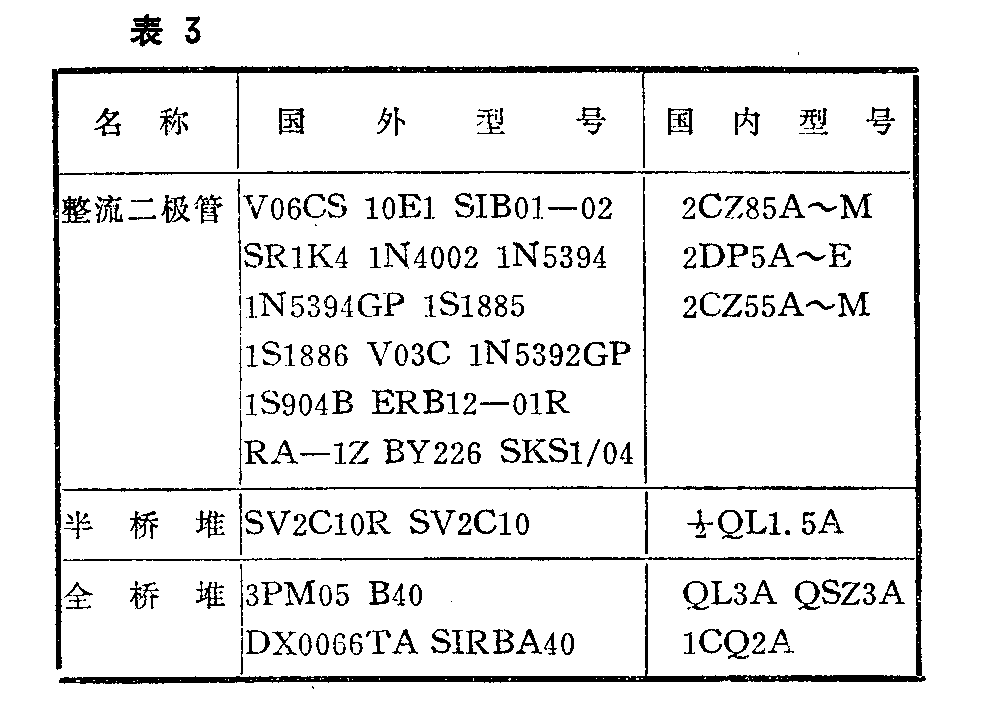

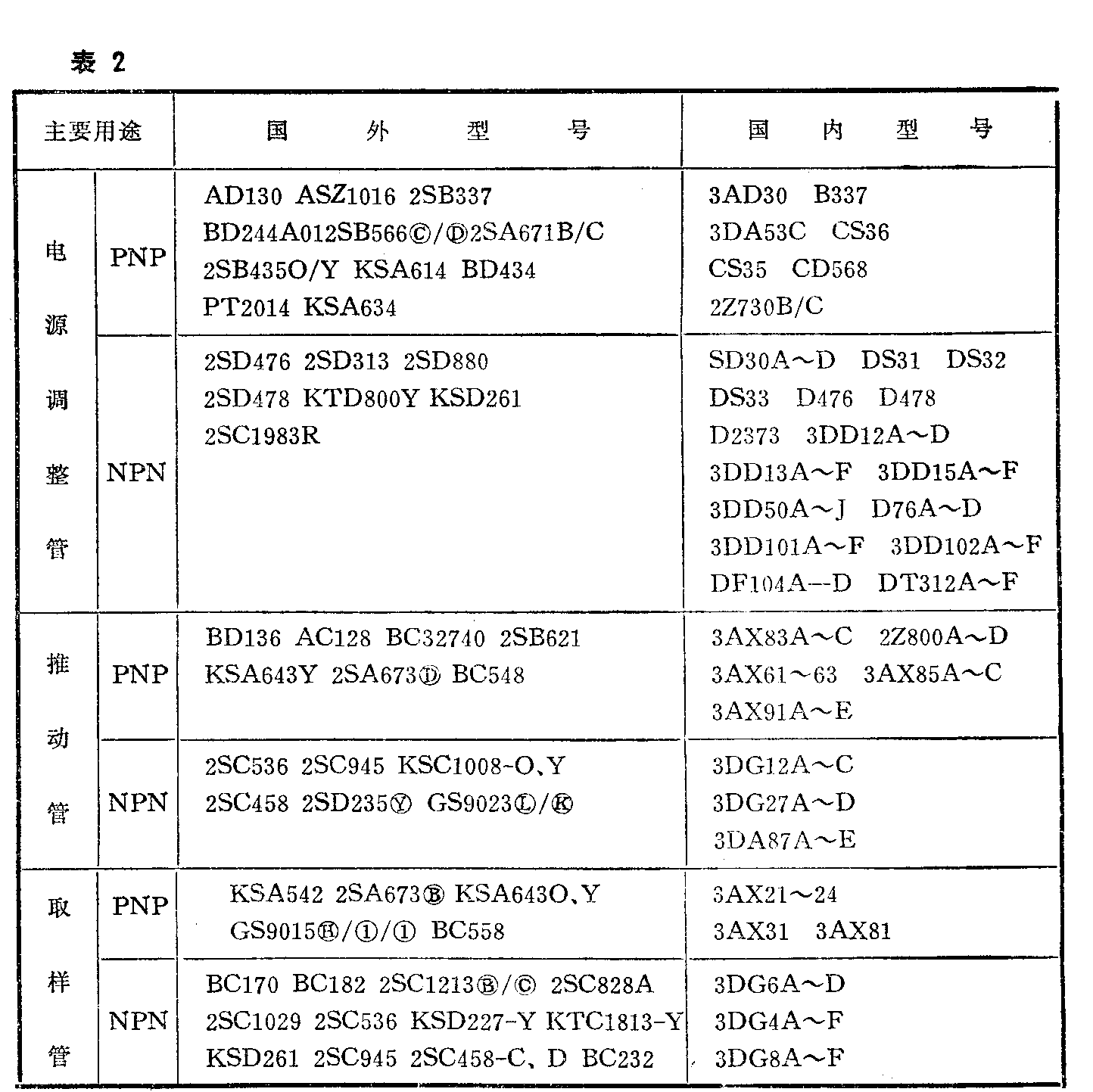

这几种类型的电源电路发生故障时，常见现象有：光栅幅度缩小、开机一会儿图象出现扭曲等。具体检修方法和步骤这里就不介绍了。下面将元器件的代换列于表2、3、4，供大家参考。(李福祥 汪锡明)
