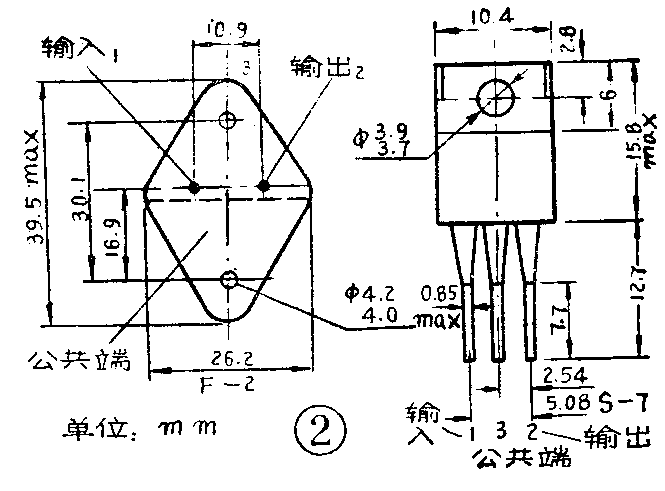

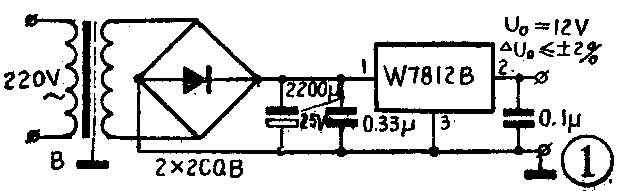

一般电视机都采用分立器件组成稳压电源，即使采用三块集成电路的昆仑B3110机，它的电源也是分立器件的。昆仑B314机的电源虽然采用了集成电路KC582，但它也需要采用外接大功率晶体管作稳压调整管。这样，电源部分的装配、调整就比较麻烦。本文介绍一种采用三端集成稳压器W7812组成的稳压电源，电路图如图1。市电经过降压、整流、滤波后，将不稳定的直流电压加到W7812的输入端（1）和公共端（3），从它的输出端（2）就可获得12V的稳定直流电压。电路本身无需任何调整。三端集成稳压器W7812的外形结构和普通功率三极管的外形结构完全一样，也分为金属和塑料封装，如图2所示。金属外壳封装的是部颁标准的F—2型；塑封的是部标S—7型。由于它只有三个引线端，所以原有功率调整管的散热器可以用来装配该三端集成稳压器（W7812）。由于它的外壳即是线路的公共端，所以不必将散热器与底板或机壳绝缘。这就使W7812集成稳压器的安装和使用十分方便。

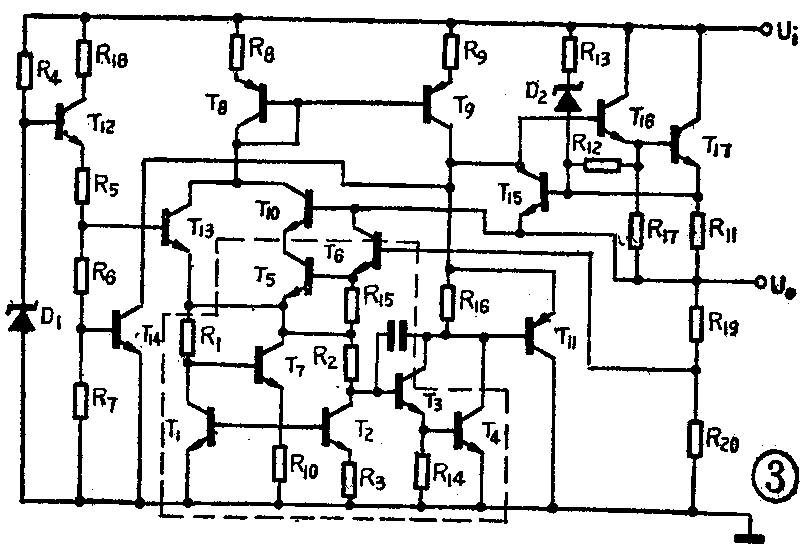

W7812集成稳压器是三端固定输出电压式集成稳压器W7800系列的一个品种。它的内部等效电路如图3它是一种串联调整式稳压器，电压调整管采用了两级功率调整管（T\(_{16}\)、T17）。与分立器件组成的稳压器不同的是：它的基准电压源抛开了传统的齐纳稳压管，而采用了新颖的所谓“能带间隙式基准电压源”。它与齐纳基准相比，具有数值准，温度漂移小、噪声极低等优点。在稳压器功耗大、温升高的情况下，其优越性更为突出。耗大温升高的情况下，其优越性更突出。它的内电路在图3中用虚线方框表示出来。经过推导，它的基准电压值为U\(_{R}\)＝4UBE+\(\frac{R}{_{2}}\)R3·KT;q1\(_{n}\)R2R\(_{1}\)=4.5V。

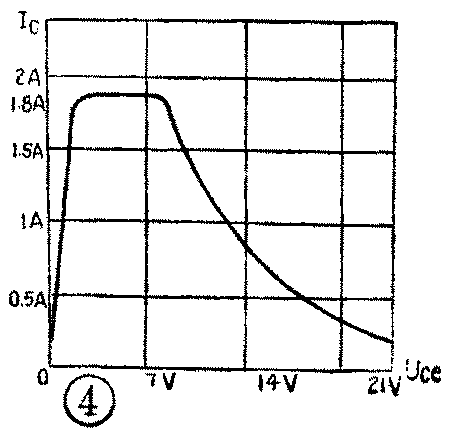

稳压器的误差放大器采用共射放大器，T\(_{3}\)、T4管接成达林顿结构，集电极采用有源负载，即T\(_{8}\)、T9组成的镜象恒流源做负载。这使放大器获得很高的电压增益，因之稳压器的稳压精度比一般分立元件组成的稳压器要高，使电视机内部电路工作更稳定，电路中设计了调整管的过流保护、短路保护、安全工作区保护以及过热保护。只要稳压器接线正确，就基本上不会损坏。串接在调整管发射极和输出端之间的0.3Ω小电阻R\(_{11}\)是稳压器过电流的检测元件，它上面的电流在超过2A时，在该电阻上就会有0.6V的压降。这个电压值会使T15管由截止状态进入工作状态。T\(_{15}\)的集极电流会分去T16管的部分注入电流，从而使T\(_{17}\)的输出电流被限制在一定范围以内。而稳压器输出电流正常时，T15管则不工作。在T\(_{15}\)管的基极到稳压器输入端之间还串接了一支7V的齐纳管D2和一支电阻R\(_{13}\)。它们的作用是用来限制调整管T17的C、E电压的。当电网电压过高该值超过输出电压（12V）7V时，在D\(_{2}\)管和电阻R13支路中会有电流流过，该电流先经R\(_{12}\)流出。当输入电压继续升高时，该电流就要增大，它在R12上引起的压降加上R\(_{17}\)上的压降达到0.6V时，T15管就会导通分走T\(_{16}\)的注入电流，于是开始限制并减小T17的输出电流。输入电压越高，R\(_{13}\)支路电流越大，T15注入电流越多，集流越大,T\(_{16}\)注入电流就越少，T17输出电流也越小。所以T\(_{17}\)管的工作区域永远不会超过图4曲线的限定范围。因此总是安全可靠的。
稳压器由于散热不良（例如散热器尺寸小，通风不良，或环境温度过高）时，发热造成的温升不得超过125°C，若达到该温度，其芯片内的过热保护电路就开始工作，限制它的输出电流，防止温度继续升高而损坏。
电路内部T\(_{14}\)管是热敏元件，当稳压器在正常温度时，它的基极电位只有0.45V，因此T14管不工作，对稳压器没有影响。当温度升高时，由于D\(_{1}\)的电压是正温漂，由电阻分压后，T14基极电位也是正温漂，而T\(_{14}\)管的UBE阀值却是负温漂，因此温度升至+125°C时，T\(_{14}\)管基极电位将使T14管通导工作，会将T\(_{16}\)的注入基流分走，至使T17管输出电流锐减。
W7812型三端稳压器的最大输出电流为1.5A，可以满足一般12英寸、14英寸机的需要。它的最大输入电压允许到35V，它的最小输入电压为14V，完全适应电网电压变化的需要。当输入电压低于14V时，输出电压也随之从12V下降，此时稳压器的有源滤波作用将失效，输出的电压纹波也将加大。W7812的输出电压实际偏差为≤±2％，即为11.76V～12.24V之间，在批量使用时是无需挑选的。加上它的价格低廉，所以它是一种较理想的电视机电源元件。(李龙文)
