元件选配及安装

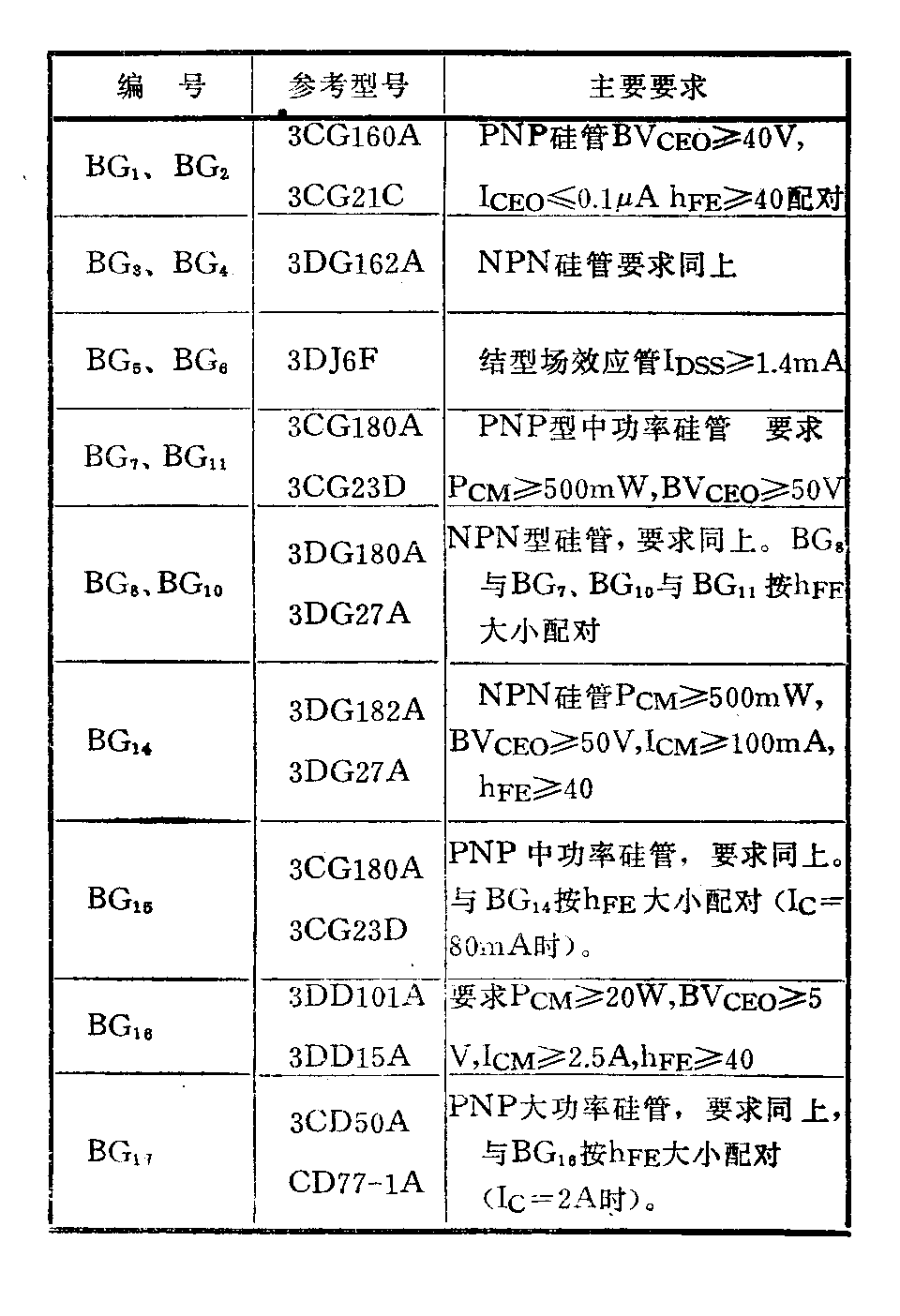

本机所用部分晶体管的主要要求见附表。只要能满足表列要求，采用业余品晶体管也可以。
与全对称OCL电路一样，本放大器要求下列晶体管尽量按h\(_{FE}\)的大小选配成对：BG1、BG\(_{2}\)差动对与BG3、BG\(_{4}\)差动对，BG7与BG\(_{8}\)，BG10与BG\(_{11}\)，BG14与BG\(_{15}\)，BG16与BG\(_{17}\)。但这个配对要求并不严格，hFE值相差20％以内就可以。
作恒流源使用的场效应管需选I\(_{0}\)SS≥1.4毫安的（即F档以上），否则差动放大级将无法得到所需的工作电流。
D\(_{1—4}\)需用锗开关二极管，以保证新甲类放大器具有低失真特点，不能用整流二极管代替。
小电感L\(_{1}\)可以自制：用直径1毫米的漆包线在普通圆形铅笔杆上平绕10～15圈，脱胎出来便制成。
R\(_{28}\)、R29、R\(_{37}\)、R39等低阻值电阻如买不到，也可以自制：从50欧以下的大功率线绕电阻上拆下电阻线，然后截取适当长度，使限值符合要求，便可使用。如电阻线较长，可把它绕在300欧以上的炭膜电阻上（间绕）。但如电阻线要剪得很短才能满足要求，则需把几根电阻线拧在一起并联使用，以增加长度。
C\(_{1}\)要用无极性电容。如用电解电容器代替，需把两只4.7微法的电解电容器按C6、C\(_{7}\)那样的接法，反极性串联使用。
电源变压器的数据见图1。25伏绕组是留给前置放大器使用的，不装前置放大器时可不绕。

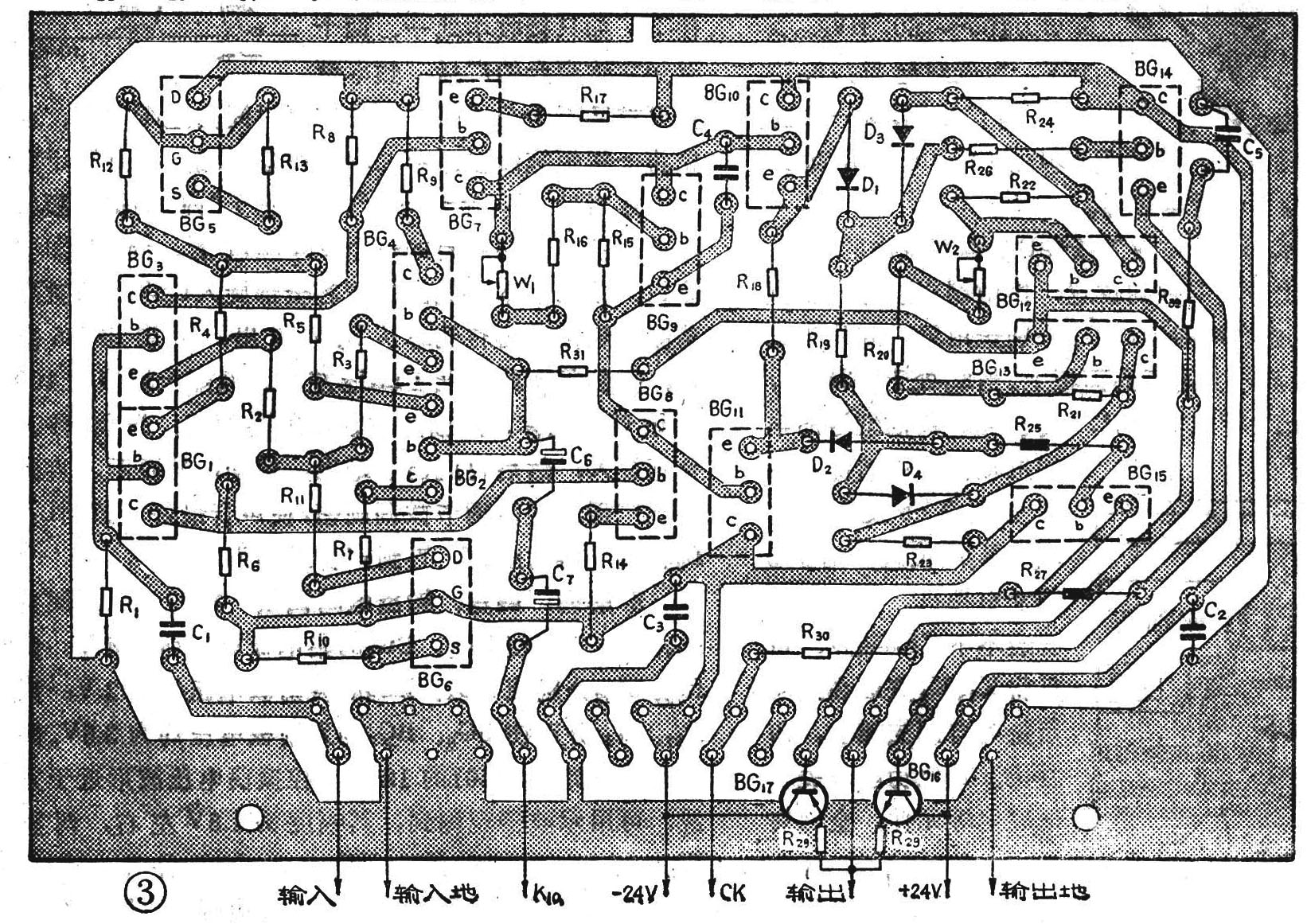

本放大器的印刷电路板图见图3。该板可与2CH25—31型印刷电路板插头座配合使用，也可以不用插头座，把连接线直接焊到印刷电路板上。
电源部分的元器件另外安装。阻尼控制元件也应装在扬声器接线柱附近，以减短接线。大功率晶体管BG\(_{16}\)、BG17需紧固在电路板外的散热器上，如外购成品叉指散热器，可选SRZ202型。
调试方法
作静态调试时暂不接扬声器，并且在放大器电路板插进电路之前，要先检查电源部分的输出电压是否正常。如电源正常，便可插进放大器电路板，把W\(_{1}\)旋到阻值最小位置，把W2旋到阻值最大位置，然后通电调试，步骤如下：
1．先调差动放大级的工作点，BG\(_{1～4}\)的工作电流均为0.7毫安左右，也就是说在R2～5上量得的电压降都是0.07伏。如不符，BG\(_{1、2}\)的工作电流由R13调整，BG\(_{3、4}\)的工作电流则由R10调整。
2．逐渐调小W\(_{2}\)的阻值，到输出级晶体管刚开始导通为止，此时BG16基极与BG\(_{17}\)基极间的电压约1.2伏，R29、R\(_{28}\)上有0.01～0.02伏的电压降。
3．逐渐调大W\(_{1}\)的阻值，使BG16、BG\(_{17}\)的集电极电流为60～100毫安，即从R29R\(_{28}\)上能测量到0.03～0.05伏的电压降。此时BG16基极与BG\(_{17}\)基极间的电压约1.25伏，BG9集电极与发射极间的电压为4.1伏左右。
4．检查放大器输出端的对地直流电压，正常时应在零伏附近，失调不超过±0.05伏。如失调电压超过这个范围，可再调整R\(_{1}\)0或R13的阻值。经过上述调整后，便可接上扬声器使用了。本机的主要性能如下：输入信号电压约400毫伏，输出功率20瓦（负载阻抗8欧），谐波失真不大于0.1％，频率特性5～100000赫\(^{+}\)0\(_{-}\)3分贝，信号噪声比90分贝以上。
由于本放大器采用新甲类放大方式，消除了晶体管乙类功率放大器特有的交越失真和开关失真，并且在电路上采取了一些降低瞬态互调失真的措施，所以在听感上将听不到所谓“晶体管声”或“金属声”。再加上备有阻尼系数控制装置，能使晶体管扩音机得到类似电子管扩音机的阻尼特性，从而使本机重放出来的音色具有电子管扩音机的韵味。这对用惯了电子管扩音设备的音乐爱好者来说，也会感到满意。
本机可与输出电压较高的收录机线路输出（或功率输出）相接使用。当需要重放两声道立体声节目时，按图1装制两个相同的新甲类动率放大器就行。(李应楷)
