各个线圈的制作方法，除本振线圈（L\(_{9}\)）在骨架上绕制外，输入线圈（L5、L\(_{6}\)）、高放线圈（L7、L\(_{8}\)）均绕成内径为φ3.5mm的脱胎空心线圈。另外，L5、L\(_{6}\)、L7、L\(_{8}\)同向绕，L9反向绕。
第二本振线圈L\(_{1}\)、L2用10K型电视中周骨架绕制，线圈外面不加磁罩和铜罩。L\(_{1}\)是从线圈底座向上数第三条槽中用φ0.15mm高强度漆包线绕7圈，头为1，尾为3；L2在L\(_{1}\)上面用同号线同向绕2圈，头为4，尾为6。L1的最大电感量为1.08μH，Q≥60。槽路电容C\(_{1}\)应选用稳定性好的玻璃釉电容器。BG1为振荡管，可选用3DG204、3DG80小功率管，3DG6也可使用。BG\(_{1}\)应选β为50～120、BVceo≥15V的管子。C\(_{9}\)是压控振荡电容，应选用稳定性好的玻璃釉或涤纶电容器。BG2、BG\(_{3}\)配对，BG4、BG\(_{5}\)配对，均可选用3DG6型，要求β为80～150；BVceo＞15V。BG\(_{6}\)、RG7配对，选用3DX201或3DK4，要求β为100～160，BV\(_{ceo}\)＞15V。为美观起见，K1、K\(_{2}\)、K3均采用KB—2型2位4刀拨动开关。K\(_{4}\)采用KBD5型3位6刀扳动开关。W\(_{4}\)、W5为音量电位器。

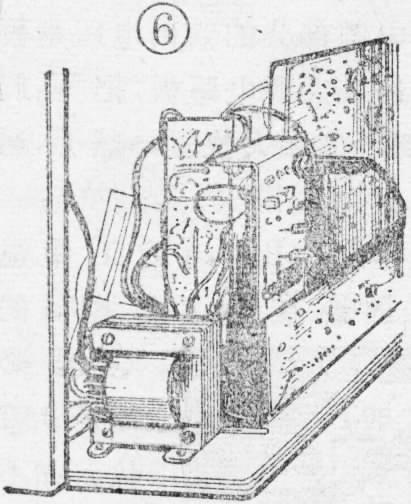

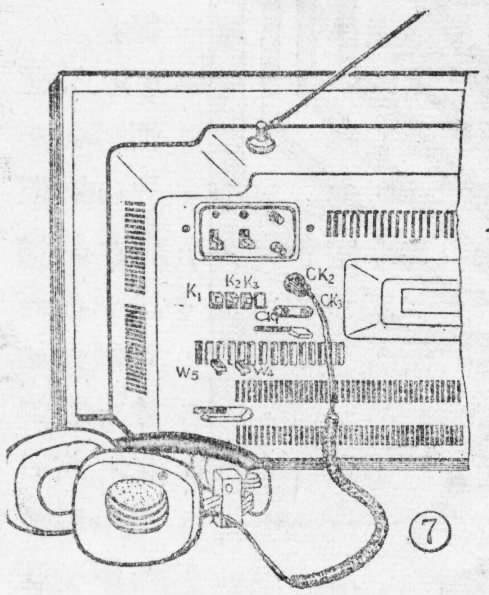

图6表示TFS安装在飞跃19DI电视机内的位置，图7是后盖上各功能件的位置，供仿制者参考。调频指示灯D\(_{5}\)及立体声指示灯D4分别选用绿、红发光二极管，安装在高频头附近的面板上。当K\(_{1}\)处于“FM”时，D5亮，K\(_{4}\)处于“S”或“W”时，D4也亮。其他型号的电视机根据具体情况，灵活安排TFS及K\(_{1}\)、K2、K\(_{3}\)、K4的位置。对于9英寸电视机，如机壳内安装不下TFS装置，可只将K\(_{1}\)、K2安装在紧贴后盖的自制支架上，印制板及其他功能开关、电位器等元件，全部安装在一只独立的小盒中，它与电视机之间的电源连线、信号连线，可通过插头座连接。但应注意各引线应尽可能短些，信号线应全部使用屏蔽线。
调试

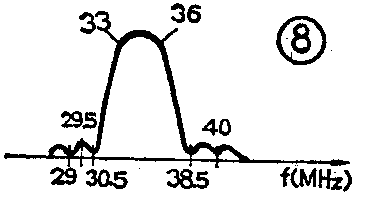

1．第二本振装好后，先将振荡线圈L\(_{1}\)的1、3短接，加+12V电源，调整R1使振荡器静态电流为0.5～0.7mA。这时去掉1、3之间的短接线，BG\(_{1}\)集电极电流应变为2mA，如无变化则说明振荡器没有起振。此时可将L1或L\(_{2}\)中任何一组线圈的两个端子对调一下。振荡器起振后可用频率计测量频率，调节振荡线圈磁芯，使振荡频率为29.5MHz。业余条件下也可用万用表进行调试。方法是先将高频头与通道板之间的连线插头拔下，再将第二本振的输出端与通道板图象中放输入端连接起来。万用表置于直流10V档，测量AGC输出端与地之间的直流电压。调节磁芯使万用表指示最大，然后向电感量增大的方向调节磁芯，使被测点电压明显下降到最低点并再次有所上升，此时第二本振的频率就在29.5MHz附近。由于图象中放的通带较宽，所以对第二本振的频率值要求并不十分严格。图8是图象中放的通带特性，可供调试时参考。
2．高频头中FM段线圈的调整 条件许可的用BT—3或BT—7扫频仪调试，方法与调整电视频道线圈相同，可参考有关书刊。业余条件下，如只接收本地一、两个调频立体声台的广播，频率覆盖要求又不十分严格，可在广播时间内边听边调。首先将一根短拖线接到第二本振的输出端，线尾置于图象中放附近。K\(_{1}\)置于“FM”，K2置于“内”，将高频头拨到覆盖本地调频台的一个FM频道上。调节微调旋钮，使第一本振线圈的铜芯全部旋入L\(_{9}\)内，这时振荡频率最高。再将铜芯从L9内旋出，每旋出0.5毫米，振荡频率约降低1MHz左右。例如上海接收100MHz调频立体声广播，可使用FM\(_{2}\)频道，先将铜芯全部旋入，然后再旋出1毫米，拨动L9的匝距，直到收到广播，缓缓调节微调旋钮，使声音最好。拨动L\(_{7}\)、L8和L\(_{5}\)、L6的匝距，直到声音最响为止。
3．解调、展宽、输出电路调整 接通电源，调整R\(_{23}\)、R24分别使BG\(_{2}\)、BG3的集电极电压均为4V；调R\(_{35}\)、R36分别使BG\(_{4}\)、BG5的发射极电压均为2V；调R\(_{57}\)、R58分别使BG\(_{6}\)、BG7的发射极电压均为3.6V。解码集成电路LA3361的12脚压控振荡电压波形近于方波，可用示波器观测到，其幅度为1.8V左右，调整W\(_{2}\)使压控振荡频率为19KHz。业余条件下，在第一、二本振均调试正常之后，可用边听边调的方法调整。首先凋W1使输入到LA3361第2脚的复合信号电压最大。将K\(_{2}\)置于“内”，频道开关置于本地立体声调频广播的频道。调节频率微调旋钮，使电视机的扬声器放音最响。再将K2置于“外”，调节W\(_{2}\)，使立体声指示灯D4发光，这时便可从CK\(_{1}\)、CK3（或CK\(_{2}\)）得到立体声音频电压。适当调节W1，使失真指标与音量兼顾。W\(_{3}\)用来调整分离度，一般调到300～500Ω时就合适。(郭永久)
