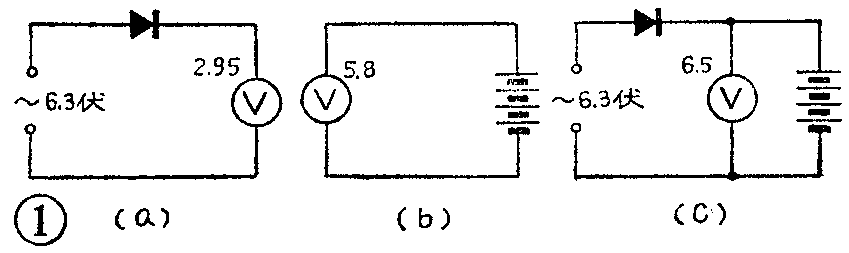

用6.3伏交流电经二极管整流后，准备向四节干电池充电，这时用“万用表”测得整流后的电压为2.95伏，干电池电压为5.8伏。接好线路开始充电时测得电压为6.5伏见图1。
为什么接好线充电时的电压比充电前的整流电压和干电池电压都高？
想想看答案
为了搞清楚这个问题，我们首先看一下在三次测量中所测试的电压波形。
图1a是一个单相半波整流电路，这时负载上得到的电压是一个脉动的单极性电压，如图2。其中U\(_{m}\)称为最大值，它等于\(\sqrt{2}\)×6.3伏≈8.91伏，而我们测量得到的是这个脉动电压的平均值U平，其大小U平=\(\frac{U}{_{m}}\)π=2×6.3;π≈2.83伏（图2中虚线值）。因此我们说，当忽略整流二极管的正向压降之后，如图1a所示，电压表所测得的数值基本上是对的。
在图1b中所测量的是充电前四节干电池的端电压，所测电压为一直流电压，如图3，其大小为5.8伏，这个数值也不会有太大的偏差。

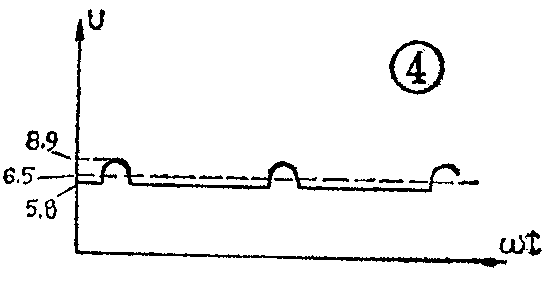

既然上面两次测量的数据都是正确的，那么为什么会出现如图1c中的测试结果呢？这是因为在图1c中所测量的电压的波形不同于图2、图3，而是如图4的形状。从图4中可以看出，其直流分量大于2.83伏，并且也大于5.8伏。因此在图1c测量电路中所得到的结果既大于图1a的数值，也大于图1b的数值。（段炳义）
