随着集成电路、显示屏、微音器等元器件的技术进步，各种电子产品的体积日趋微型化，因此作为能源的电池也要求微型化。微型电池在各种电子手表、袖珍电子计算器、电子快门照相机、曝光表、电子打火机、电子助听器、心脏起搏器、电动玩具等微型电子装置中得到了广泛的应用。
微型电池的种类
微型电池有化学电池和物理电池两类。
化学电池是利用化学变化产生电子和离子，直接将化学能变为电能的装置。各种化学电池都是由阳极（正极）剂、阴极（负极）剂及其间的电解质构成。各种电池的区别主要在于三者材料不同，习惯上按三者中的一种材料的名称来命名。常见的微型化学电池有：
汞电池，又名水银电池。阳极为汞，阴极为锌，电解液为氢氧化钠NaOH或氢氧化钾KOH。特点是容量大、贮存时间较长，可作一般的标准电池。标称电压1.35V。
氧化银电池，又名银锌电池。阳极为氧化银（Ag\(_{2}\)O），阴极为锌，电解液与汞电池相同。这种微型电池是目前电子手表中用得最多的一种。标称电压1.55V。
过氧化银电池。它与氧化银电池的主要区别是阳极为过氧化银（AgO），特点是容量大，其电压在开始放电的短时期内为1.8V，随之下降稳定在1.55V。
锂电池。阴极材料为锂，阳极材料有多种如二氧化锰、二硫化铁等。标称电压因阳极材料不同而异，如3.0V、2.8V、1.5V等。它的优点是自放电小因而保存寿命较长。
镍镉电池，阳极为氢氧化镍，阴极为金属镉，它可像蓄电池那样反复充放电，是二次电池的典型。
此外，已经商品化的微型电池还有锰电池、燃料电池、固体电解质电池等。
以上电池都属于化学电池，还有一类物理电池，一般是要从外界获得能量转变为电能，例如太阳能电池、温差电池、原子电池等。
下面对常用的氧化银电池作较具体的介绍。
氧化银电池

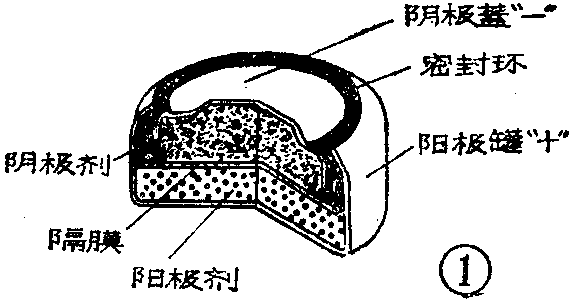

图1为氧化银电池剖面图。从外表看，有阳极罐（不锈钢）是“＋”极；阴极差（不锈钢，内镀锡，外镀镍）是“－”极；两者间有密封环（黑色或深色的尼龙制成，除绝缘外还提供电池内部气体排放的通路，但却能阻止碱液泄漏，即漏气不漏液）。电池内部的阳极剂为氧化银（内含少量碳）；阴极剂为胶状物（锌、电解液、防蚀剂及胶凝剂），电解液有KOH及NaOH两种；在阳极剂与阴极剂间有微孔材料制成的隔膜，能通过离子但不能通过物质。如果在隔膜上积累过多的银就会造成电池内部短路。
氧化银电池的常用规格见表1、国内除常州外，上海、天津等地也都有生产。表1、表2中还列举了过氧化银电池及几种规格的汞电池以作比较，可以看出过氧化银电池比同体积的氧化银电池容量高30％以上。
表 1． 氧化银（过氧化银）电池 标称电压 1.55V
规格 容量（mAh） 电解液 IEC UCC 莱奥维克 日立 达立
直径×厚度 Ag\(_{2}\)O（AgO) 类 别 （国际）（美国） （美国） （日本） （常州）
（mm）
6.8×2.1 15（17） NaOH 364 RW320\(^{*}\) SR621SW
7.9×2.6 24（32） KOH 396 RW411\(^{*}\) SR726W SR726W
7.9×3.6 40（52） NaOH SR41 384 RW37\(^{*}\) SR41SW
7.9×3.6 40（52） KOH 392 RW47\(^{*}\) SR41W SR41W
7.9×5.4 60（75） KOH 393 RW48\(^{*}\) SR754W
9.5×3.6 60（75） NaOH 394 RW33\(^{*}\) SR936SW
11.6×3.0 80（100） KOH 389 RW49\(^{*}\) SR1130W
11.6×4.2 120（170） KOH 386 RW44\(^{*}\) SR43W
11.6×4.2 120（170） NaOH SR43 301 RW34\(^{*}\) SR43SW SR43SW
11.6×5.4 175（245） KOH 357 RW42\(^{*}\)
注：（1）上述规格均可用于石英电子手表，数字式多功能电子表应采用KOH电解液电池；（2）*表示该型号为过氧化银电池，其容量为括号内的数字。
表2． 汞 电 池 标称电压1.35V
规格 容量 IEC 常州 主 要 用 途
直径×厚度 （mAh） （国际）
（mm）
11.6×4.2 122 MR43 XG－12 电子打火机、电子手表
11.6×5.4 160 MR44 XG－16 曝光表、自动光圈照相机
15.1×5.9 250 MR9 XG－25 助听器、心电图机
电池的主要指标如下：
（1）容量：表示在正常放电负载条件下，放电电流与时间的乘积，单位为毫安小时mAh）。因此，已知放电电流，便可求出电池使用期限（即电池寿命）
电池寿命（月）
=\(\frac{电池容量（毫安小时）×1000}{放电电流（微安）×730（小时）}\)
由于自放电等因素，实际寿命要比计算值小些。
容量取决于电池阳极剂及阴极剂单位体积的放电能量，过氧化银电池最大，其次是氧化银、汞电池及锂电池。对同一类型电池，容量与电池厚度成正比，与电池直径的平方成正比。

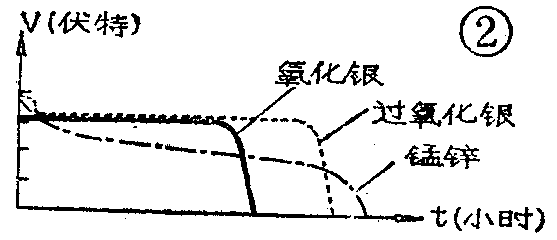

（2）放电特性：表示电压随时间变化的关系。氧化银电池放电特性曲线呈矩形，见图2，放电过程中电压几乎不下降，因此特别适宜于手表使用。图中还列出了过氧化银电池及普通锰锌电池的放电曲线。
（3）自放电率：电池内部某种不利的化学反应会引起电池容量减少，称为自放电。氧化银电池自放电率为每年容量减少5～10％。

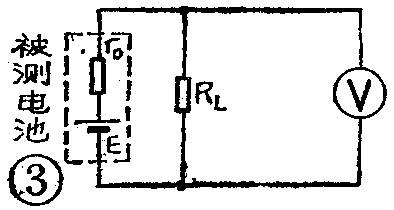

（4）内阻：微型电池的等效电路与其它电源相同，为电动势与内阻串联（图3）。内阻与电解液性质关系较大，电解液为KOH的比NaOH的内阻小，例如：当温度为-10℃时，前者为50Ω而后者达500Ω。对同类型电池，内阻与其体积成反比。内阻小的电池适用于要求输出电流大（重负载）的场合。
（5）温度特性：氧化银电池正常工作温度范围为-10℃～+60℃。低温使电池内阻增大（电解液KOH的电池在-20℃尚能正常工作），高温使自放电增大，电池保存期大为缩短。
（6）耐漏液性：碱性电解液极易渗透，漏到电池外面称为漏液（爬碱）。漏液时电池表面（尤其是阴极盖周围）有白色结晶或黄色液体。漏液不仅使电池失效且将严重腐蚀周围金属件，导致手表或计算器等损坏。因此，耐漏液性是氧化银等电池的重要指标。
此外，如果电池内部化学反应生成的气体不能排出，则将使电池变形甚至造成炸裂，称为气胀。
电池的选配和测量
选配微型电池应符合电子产品对电池的基本要求，即：规格（直径×厚度）、电压、容量及内阻等。例如：对大多数石英电子手表应配用1.55V的氧化银或过氧化银电池，其中对多功能（有点灯或响闹功能）的数字式手表应选用电解液KOH的氧化银电池（内阻小），对指针式手表则NaOH及KOH的均可用。如果配不到原型号（或相应的代用型号）的电池，可以适当采取以下应急措施。例如：选用直径或厚度较原用电池稍小的电池，但应保证接触良好（在阳极罐外加金属圈或金属垫）；对数字式电子表如改用电解液为NaOH的电池，则必须停用点灯和响闹功能等。长期不用的设备应将其电池取出。

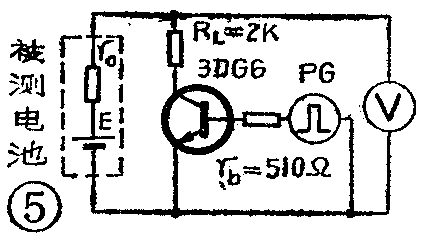

对电池的测量主要是测开路电压及工作电压（有负载时的电压）。开路电压用万用表电压档（略大于电池标称电压的电压档）测量。工作电压测量如图3所示，在电池两端并联电阻RL，其数值由电池制造厂规定，一般为数百至数千欧姆。对手表用电池有标准测量法，图4为直流法，适用于测量多功能数字式石英手表用电池，开关K闭合5秒钟看电压值；图5为脉冲法，适用于测量指针式石英表用电池，图中PG为脉冲信号源（正脉冲、脉宽7.8毫秒，周期1秒，幅度1.5V），被测电池置于低温（-10℃）环境中，读出有脉冲时的电压值。如用上述测量法测得电压值低于1.3V时应更换电池。
使用注意事项
防止短路——严禁金属导体将电池阳极罐与阴极盖之间短接。切忌用金属镊子同时夹住电池正负极。避免用手指同时捏住电池正负极，避免高温高湿环境，以减少电池放电损耗。
防止装错——电池装入机内，注意正负极位置切勿颠倒。
防止炸裂——严禁将电池加热，不准用电烙铁在电池上焊接，不准将电池投入火中，因为电池温度剧增会产生气胀，甚至炸裂。目前使用的氧化银电池均为一次电池，不宜对它再充电。(苏州电子手表厂 朱世豹)
