我们制作的这台仪器可以作为中、低频信号源，对装修的波音机的各部分注入信号进行检查，也可以作为信号寻迹器，对装修的收音机进行信号寻迹检查。仪器形如钢笔，体积小巧，便于携带，使用方便。
工作原理

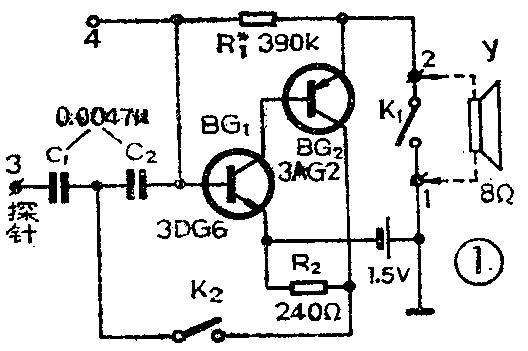

仪器的线路见图1。它是由复合管构成的多谐振荡器。图中R\(_{1}\)为直流偏置电阻，C2为反馈谐振电容，C\(_{1}\)为隔直电容。当开关K1、K\(_{2}\)闭合时产生振荡。由于此多谐振荡含有丰富的谐波，所以可以输出多种频率信号。振荡频率主要取决于R1、C\(_{2}\)的数值。当用一台工作正常的收音机靠近它时，收音机可收到它辐射的信号。在整个收音频段范围内能听到音频叫声。从图1中的“1”、“2”点若串接上8欧喇叭或耳塞机，可以听到音频叫声。从“3”点可以输出中频信号。当K2断开时，电路停振，此时电路成为复合管放大器，这时被寻迹检波的广播信号经探针再经C\(_{1}\)、C2耦合至BG\(_{1}\)的基极，经过复合管放大器后，可由串接在BG2发射极上的扬声器或耳塞机中发出广播声音。
元器件选择与制作
图中晶体管BG\(_{1}\)用NPN型硅管，如3DG6；BG2用3AG2、3AG1或3AX31等锗管。图中电阻R\(_{1}\)在调试中选取，一般在100KΩ～500KΩ范围内，以产生较低音调的音频振荡来确定。电容尽量选用小体积的。

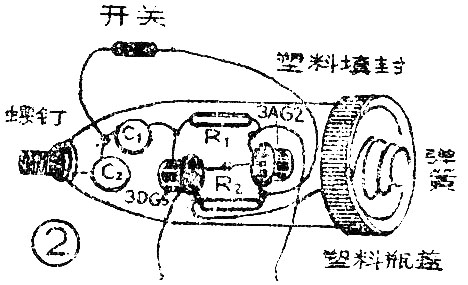

由于电路所用的元器件少，可以用元器件引线直接互相连接。然后再将一些聚苯乙烯塑料（如牙刷柄、塑料瓶盖等）用电烙铁加温烫溶，用这塑料将整个安装好的电路元器件封固起来，仅留出接电源和开关K\(_{1}\)、K2及1、2、3、4端引出线。封固后的电路块很小，这样就可以很方便地根据需要装入塑料小盒或电表盒里的空隙处。这里介绍的是装成钢笔式的一种，见图2，整个封固好的电路装在测试笔的前部。顶端的螺钉是用塑料熔焊在电路上，螺母上端焊探针，用时将螺母拧在螺钉上即可。整个仪器不包括深针长度仅有8cm，直径略比5号电池大些。

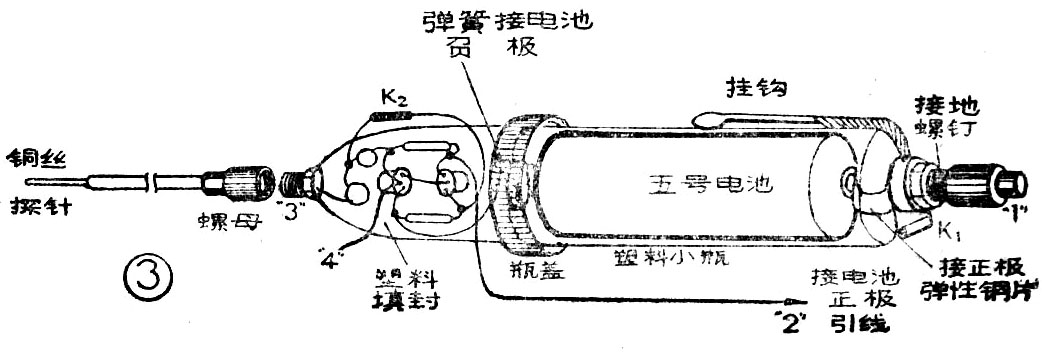

整个仪器安装见图3，用一个小塑料瓶，瓶的一端接电路块，另一端用螺钉、螺母固定一磷铜片，以便与电池正极连接。5号电池正好放在塑料瓶内。
使用方法
作信号注入器用时，先用一根两端接有鳄鱼夹子的导线，一头接被检测收音机的地端，另一头接该仪器电池的正极。接通收音机、仪器的电源、将仪器的K\(_{2}\)接通，探针上就有信号输出，可分别注入到收音机的各部分，根据扬声器听到的声音的大小、有无可判断故障所在处。
作信号寻迹器用时，将仪器与被检测的收音机地线相连，分别接通电源。在仪器电路的1、2端间串一8欧喇叭或耳塞机，断开K\(_{2}\)开关，用仪器的探针由前至后分别接触被测收音机的各部分，旋动收音机的可变电容，从喇叭中有无广播电台声音及声音大小，可以判断故障所在处。（张志强）
