这里介绍的检测数字脉冲电路的电平笔是由CMOS集成电路和发光二极管数码管组成的。其特点是经过相应的译码方法由数码管显示H（High高电平）、L（LOW低电平）和C（CP时钟脉冲）三种状态的字形。
电路介绍

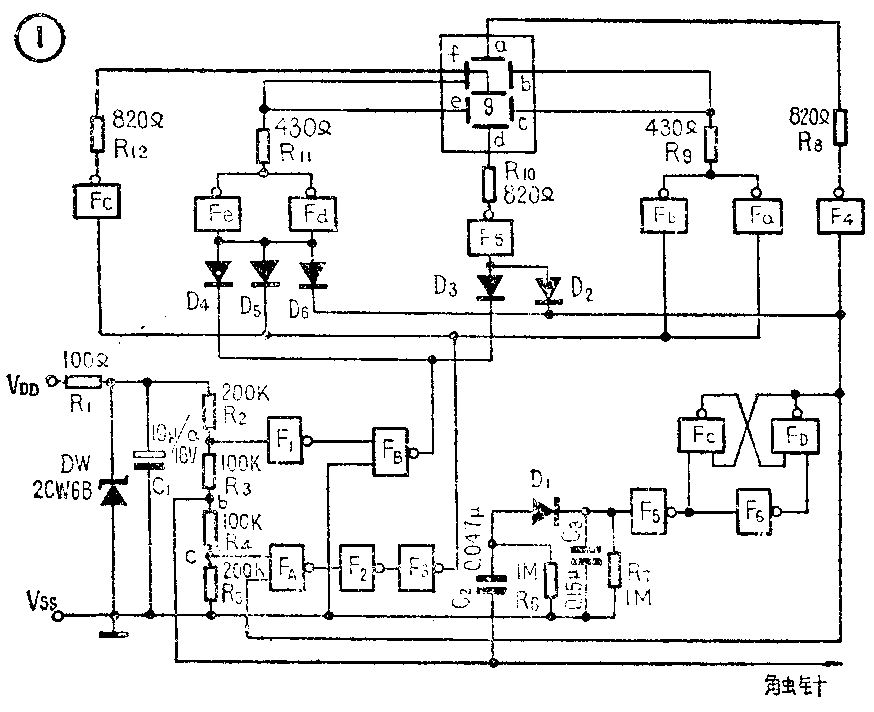

这种电平笔的电路见图1。由R\(_{1}\)、DW和C1组成电源输入电路，V\(_{DD}\)接被测电路的正电源，VSS接其0伏（地端）。稳压管DW在此处有两个用途，一是稳压，将加在CMOS电路上的电压稳在10伏；二是保护CMOS块。假若不慎将电源极性接反，DW就正向导通，稳压管两端仅有0.7伏左右的饱和压降，从而保护了CMOS集成电路。
图中R\(_{2}\)、R3、R\(_{4}\)、R5四个串联的分压电阻、门电路F\(_{1}\)、FA、F\(_{B}\)、FC、F\(_{D}\)和触针部分组成电平鉴别电路。CMOS集成电路的转移电平电压约为电源电压的1/2，由于电阻R2、R\(_{5}\)各为200KΩ，R3、R\(_{4}\)分别为100KΩ，所以在触针悬空时（未测量时），a点电位是电源电压的2/3（VSS为0伏），在转移电平以上，属于逻辑“1”；C点电位是电源电压的1/3，处在转移电平以下，属于逻辑“0”状态。此时门F1输出低电位、F\(_{B}\)输出高电位，二极管D3、D\(_{4}\)截止；而且门FA输出高电位，F\(_{2}\)输出低电位、F3输出高电位，二极管D\(_{5}\)截止，门Fa、F\(_{b}\)、Fc输出均为低电位，所以数码管上无字形显示。
测试时，若触针测到的是高电位，则b点为高电平，变为逻辑“1”；c点电位上升并超过转移电平，所以c点变为逻辑“1”状态；a点仍为“1”状态。此时，门F\(_{A}\)输出为低电平，F2输出为高电平，F\(_{3}\)输出为低电平，二极管D5导通，门F\(_{d}\)、Fe输出均为高电平、数码管的f、e段亮，同时门F\(_{a}\)、Fb、F\(_{c}\)输出也为高电平，使数码管的b、c、g段亮，显示出字形“H”，表示触针测得的高电位。
同理，若触针测的是低电位，b点为“0”状态，c点回到“0”状态，a点由“1”变为“0”形态。此时门F\(_{1}\)输出为高电位，FB输出为低电位，二极管D\(_{3}\)、D4导通，数码管的f、e、d段亮，显示出字形“L”，表示触针测的是低电位。
若触针测的是脉冲，此脉冲信号经C\(_{2}\)、二极管D1、电容C\(_{3}\)积分电路，给C3充电，使门F\(_{5}\)输入端电位升高，F5翻转，触发由F\(_{6}\)、FC、F\(_{D}\)组成的触发器，FC输出为高电平，F\(_{D}\)输出为低电平，门F4、F\(_{f}\)和Fd～F\(_{e}\)输出均为高电平。输出高电平时，D2、D\(_{6}\)导通，D3、D\(_{4}\)、D5起隔离作用。数码管a、f、e、d段亮，显示出“C”字形，表示触针测的是脉冲。同时，门F\(_{D}\)输出的低电平加到门FA的输入端，从而闭锁数码管的b、c、g段不亮。
元器件选择

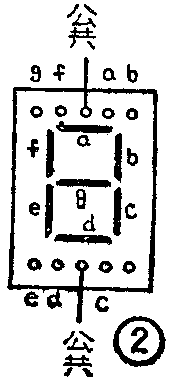

电阻R\(_{1}\)用2瓦的线绕电阻，也可自制，其它各电阻均为1/4瓦金属膜电阻。二极管D1～D\(_{6}\)用2CK70A或2CK10A。门FA、F\(_{B}\)、FC、F\(_{D}\)用一块CO36；门F1～F\(_{6}\)与门Fa～F\(_{f}\)各用一块CO33集成电路块。LED数码管用BS202型，其管脚连线见图2。

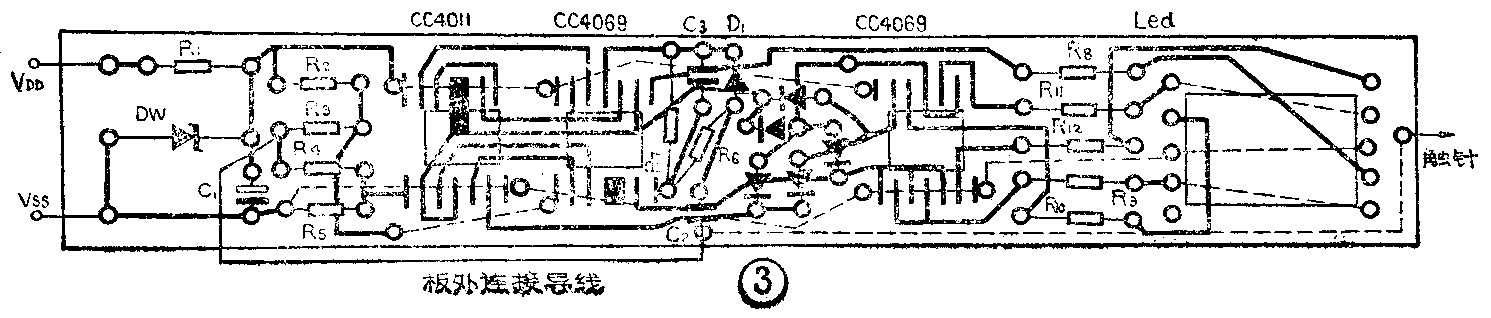

该电路若元器件完好，安装无误，安装后一般都能正常工作。（刘家棣）
