有一台波兰625型24英寸电视机，出现场不同步故障，整幅图象缓慢地向上或向下移动，调整场频电位器 R\(_{3}\)02时，出现不稳定的同步点。该机的 MS1001是同步组件，它由集成电路TBA950:2（或UL1262N)及外围元件组成。视频信号经过C251。R\(_{252}\)输送到集成电路的⑤脚，在集成电路内被分离为行、场同步脉冲。场同步脉冲经积分电路、整形电路从TBA950的⑦脚输出。然后输送到场扫描组件MV1002的③脚。通过 R316、C\(_{311}\)加到集成电路 TDA1170的⑧脚。MV1002中的R303、R\(_{3}\)02、C301决定场振荡频率。
检修时，先调节场频电位器R\(_{3}\)02，发现完整的图象能随之上下移动，且有不稳定的同步点，说明行扫描部分、场振荡、场输出、场偏转部分等都正常。因此怀疑场同步部分有故障，进一步检查MS1001和MV1002中有关场同步的外围元件C261、C\(_{252}\)、R316、C\(_{311}\)，发现均正常。断开 TBA950的⑦脚,故障现象不变，说明 TBA950没有同步信号输出。而行扫描部分正常，说明集成块内部同步分离电路是正常的，只是场积分电路或整彩电路有故障，使场同步信号无输出。

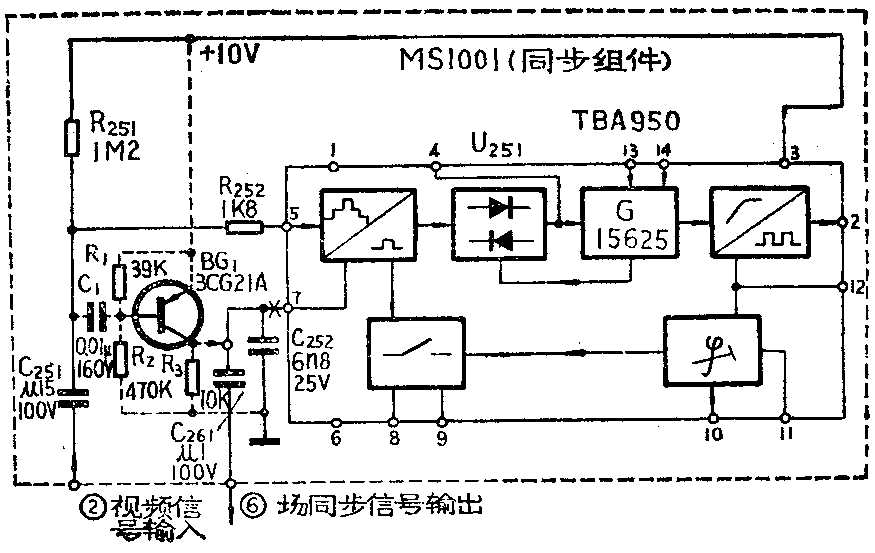

由于一时无相同型号的集成块代替，所以采用立元件外接一个场同步分离电路，以获得场同步号。断开TBA950的⑦脚与外接元件的连线利用MS1001中的视频信号，用一只PNP硅管（3CG21A）、一个电容（0.01ц/160v）、三个电阻（10K、39K、470K组成同步分离电路，如图中虚线所示。安装在MS1001同步组件板的有关焊点上。场同步信号从3CG21A的集电极取出。这样改装之后，场扫描电路有较宽的同步范围，经过一年多的使用，证明效果良好。
通过这一例子，说明集成块的损坏往往是由于内部某些部分功能消失而引起的，只要我们掌握集成块的内部工作原理，以及外部电路信号的来龙去脉，把损坏部分通过引出脚进行切割分离，就可用分立元件组成的电路来恢复损坏部分的功能。(杨上琨）
