目前市场上出售的彩色电视机品种繁多，它们有一个共同特点，就是所用显象管已经不是落后的三枪三束管，而是“自会聚一字形”彩色显象管。这种显象管的特点是其荫罩由小长方孔（或称条孔）组成，荧光屏的红（R）、绿（G）、蓝（B）三条小荧光粉条之间有黑底隔开。电子枪的透镜是三个电子束共用的（称单枪）。三个阴极排列在同一水平线上，故称“一”字形排列。这种管子比三枪三束彩色管（又称品字形彩色管）先进，因它不需要复杂的会聚电路，色纯与会聚的调整，完全依靠显象管上的附件来完成。

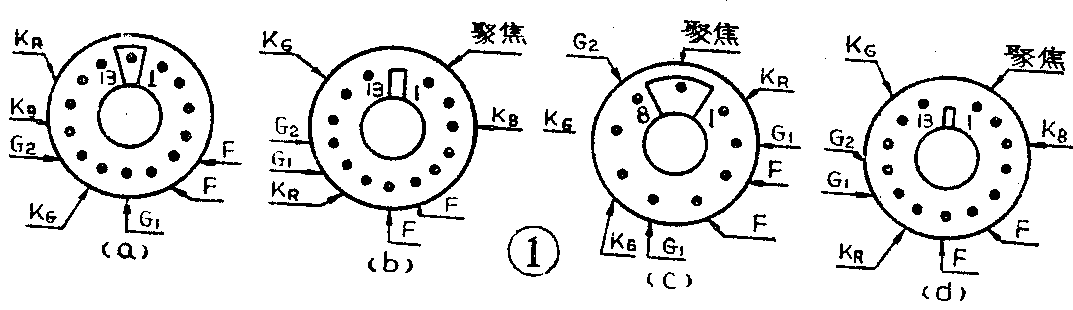

常见的14英寸彩色电视机所用显象管有四种型号，它们都是偏转角为90度的14英寸显象管，但不能互换，其管脚排列如图1a～d所示。这些显象管在几何尺寸、电子枪及电极排列和工作电压等方面有差异，加之偏转线圈绕制形状不同，所用磁铁组件位置也稍有区别，但是它们的设计原理一样，因而调整方法类同。
显象管附件有偏转线圈、色纯和会聚磁铁组，如图2a。其中磁铁排列顺序是适应帧偏转包分为四瓣状的，不分瓣者如图2b。自会聚一字形彩色管的帧偏转包是绕在磁环上的，它的磁场呈桶形分布，扫描光栅呈枕形。行偏转包是马鞍形，磁场呈枕形分布，光栅是桶形。特定的磁场分布，保证了彩色管三电束在屏幕四周的良好会聚。
色纯与会聚磁铁组共有六个磁片环，是由含磁性的阻燃塑料做成，两两相同为一组。二磁极环、四磁极环和六磁极环三组。它们紧密固定在塑料套上，简称会聚组套。此组套再套在显象管尾部管颈上。

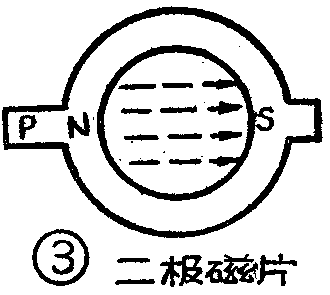

色纯磁铁是二磁极环片，它的磁场分布如图3。当这两片磁环同向叠在一起时，环中磁性最大，而相差180度相叠时环中无磁性。所以调两片夹角大小，就是调其磁场强弱。如果同时转动两磁片，其磁场方向将改变。应用左手定则就可判知电子束的运动方向。

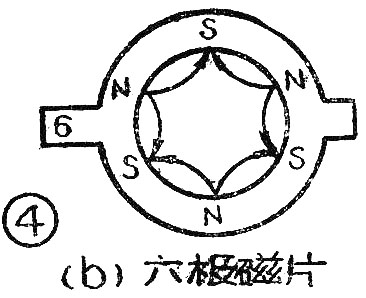

四极和六极磁铁的磁场分布如图4（a）和图4（b）所示。同理，调其夹角大小也是改变其磁场的强弱。磁场方向依赖于同向旋转两片磁环。
色纯调整：所谓彩色管的色纯，就是使红、绿、蓝三个电子束准确地打到屏幕上相应的R、G、B荧光粉条上，这就要求偏转中心与显象管的设计中心相重合。其调整过程称为色纯调整，它是彩色电视机必不可少的调整步骤，否则不能得到满意的彩色画面。

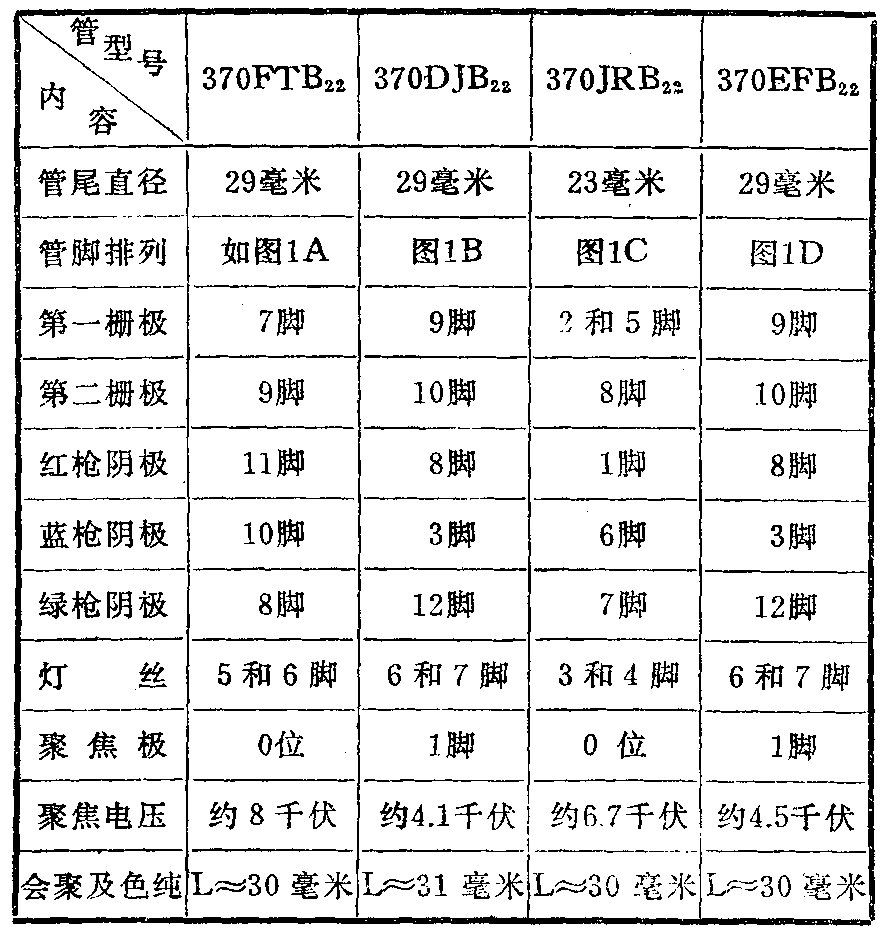

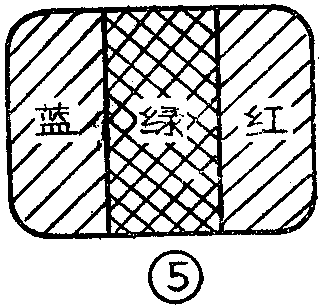

色纯的调整步骤是（参见图2）：首先松开偏转线圈的固定螺钉①，把偏转线圈向尾端移动。再把色纯、会聚组套的后边缘与管尾销末端的距离L按下表所列尺寸放好并旋紧螺钉②。同时，把三组磁铁放置磁性最弱状态，即反向相叠。此时，开启电视机电源，置高频头于空档（或UHF档）观看屏幕光栅，应显示出图5所示的中间为绿光带，左右两边是蓝、红光带。调节带有“P”字的色纯磁环，使屏幕两边的红、蓝光带宽度相等。然后，慢慢地向显象的锥体方向（即向前）移动偏转线圈，使绿色光栅达满屏幕后旋紧螺灯①。

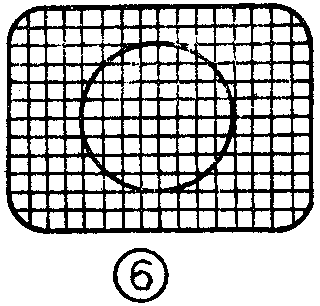

静会聚调整：1．用XT—14彩色／黑白图象信号发生器给电视机送入格子加圆的信号，如图6，或接收电视台的测试图；②先调静会聚，就是调节四极磁环（环上标有“4”字）夹角大小及旋转两磁片的方向使红（R）、蓝（B）电子束叠成紫色光条R/B。然后，按同一方法调节六极磁环（磁片上有“6”字），使已经重合的紫光条R／B与绿电子束重合。在圆内三个电子束所扫描的格子信号应重合很好。
动会聚调整：彩色管边缘的失聚，只要按图7的A～D四种情况对号调动偏转线圈的喇叭口方向就能得到很好的会聚。用时钟（或手表）“3”“6”“9”“12”四个点来代表四个方向见图8。如果屏幕上显示的格子信号呈图7A所示情况，需把偏转线圈向时钟的“12”点方向移动。如果屏幕上的格子信号呈图7B状况，需把偏转线圈向“ 6”点方向移动。若屏幕上的格子信号呈图7C状态，需把偏转线圈向“3”点方向移动。若是呈图7D情况，需把偏转线圈向“9”点方向移动。
整个会聚调整好以后，用橡皮楔把偏转线圈固定好，三个楔子之间夹角应为120度，旋紧各固定螺钉。（碧云）
