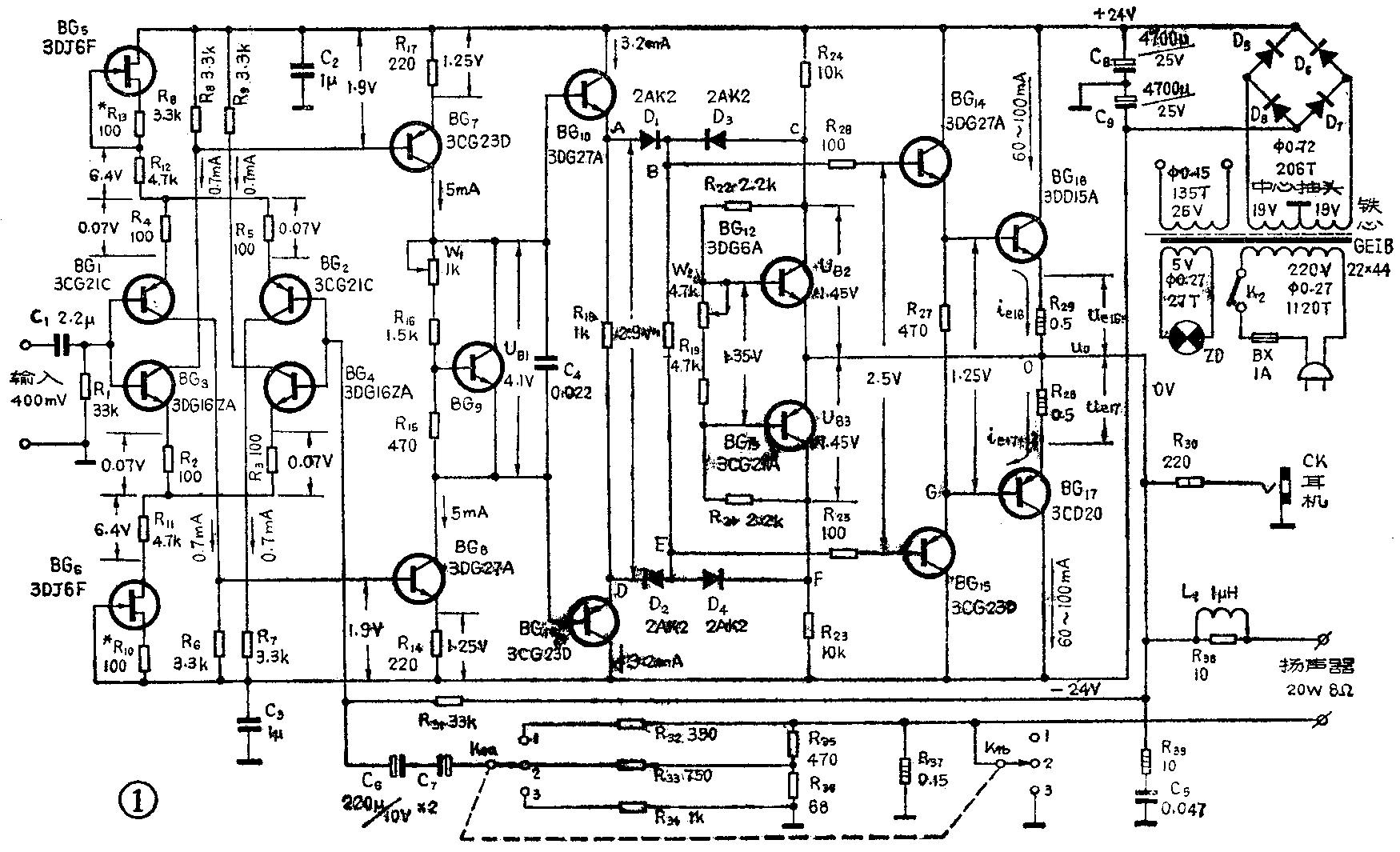

新甲类放大器是适合业余爱好者自行装制的一种新型放大器。图1是这种放大器的电路图，采用全对称OCL电路。所谓“新甲类”，是指利用“同步偏置”原理，让输出级晶体管的基极电压随信号大小而浮动，并使晶体管工作时不出现截止过程。由图可见，该电路各级由PNP和NPN两种类型的晶体管组成，互补对称，推挽工作。BG\(_{1}\)和BG2构成PNP的差动输入级，BG\(_{5}\)是它的恒流源。BG3和BG\(_{4}\)构成NPN的差动输入级，BG6是它的恒流源。这两组差动放大电路互补对称，信号从BG\(_{1}\)、BG3的基极输入，负反馈则加到BG\(_{2}\)、BG4的基极上。输入信号经差动放大级作互补推挽放大后，在BG\(_{1}\)、BG3的集电极分别输出，并送往第一激励放大级BG\(_{8}\)、BG7作单端推挽放大。这一级的输出信号直接送到共集电极接法的BG\(_{1}\)0、BG11作第二激励放大，以互补推挽形式工作。从BG\(_{1}\)0、BG11输出的激励信号经过同步偏置电路后，再送给NPN型的BG\(_{14}\)、BG16和PNP型的BG\(_{15}\)、BG17这两组全互补对称的复合管，由它们共同完成功率输出任务。有关全对称OCL电路的工作原理，可参看《全对称OCL扩音机》一文（见本刊1980年第2期）。
同步偏置原理
由图1可见，晶体管BG\(_{9}\)、BG12、BG\(_{13}\)都具有恒压功能。由BG12、BG\(_{13}\)提供的UB2、U\(_{B3}\)可使输出级得到不截止所需的静态工作电流（约30毫安），它由W2调整。而由BG\(_{9}\)提供的UB1则使BG\(_{1}\)0、BG11工作于甲类状态，它由W\(_{1}\)调整。
值得注意的是：复合互补输出级各晶体管的基极电位（瞬时值）是浮动的，它跟随输出信号的正负、大小而变。无信号时，输出点O的电位为零。此时适当调整U\(_{B1}\)、UB2、U\(_{B3}\)，可使B点电位低于A、C点的电位，E点电位高于D、F点的电位，同步偏置电路里的D1～4均导通，输出级晶体管的静态电流由U\(_{B1}\)、UB2、U\(_{B3}\)共同决定，正常值为60～100毫安，以输出波形基本上看不到交越失真为准。
如果输入正信号，使A点电位升高，则D\(_{1}\)的导通状态不变，B点电位跟着升高，引起BG14、BG\(_{16}\)电流加大，BG16的发射电流i\(_{e16}\)在发射极电阻R29上产生较大的电压降u\(_{e16}\)。此时如输出级是单一偏置（UB1）的普通乙类放大电路，便会因U\(_{e16}\)的增大而使G点电位高于O点电位，即BG17的实际偏置变成反向，BG\(_{17}\)进入截止状态。但在本放大器里，UB3作为一个恒定的偏置电压，通过D\(_{4}\)耦合，使BG15基极的瞬时电位在随放大器输出电压u\(_{0}\)的升高而浮动时，其值总比u0低一个U\(_{B3}\)（确切些是UB3减去D\(_{4}\)的正向压降）。也就是说，BG15、BG\(_{17}\)在整个正信号输入过程，一直保持UB3提供的正向偏置，不会进入截止状态，避免了开、关情况的发生。这时由于输入正信号，D点电位也升高，二极管D\(_{2}\)截止。再由于ue16较大，使得C点电位低于B点电位，D\(_{3}\)也截止。
输入负信号时的情况也类似，但此时将是D\(_{2}\)、D3导通，D\(_{1}\)、D4截止，BG\(_{17}\)输出电流ie17，BG\(_{14}\)、BG16由U\(_{B2}\)维持足够的正向偏置，不会进入截止状态。
由以上分析可知，同步偏置电路是借助二极管作开关，并由恒定偏置电压U\(_{B2}\)，UB3使输出级晶体管不出现导通—截止过程。只要D\(_{1～4}\)的开关性能比输出级晶体管好得多，放大器的开关失真便可克服。另外，由于锗管的正向导通特性较软，从抑制交越失真的角度来考虑，D1～4用锗开关二极管较好。
阻尼系数控制原理
本机阻尼系数控制的原理如图2所示。它是通过施加不同分量的电压、电流负反馈来改变阻尼系数的。图中的放大器符号代表了本机的功率放大器，“＋”端是信号输入端。“－”端是负反馈输入端，接在放大器输出端与反馈输入端之间的R\(_{31}\)是级间负反的电阻。输出信号u0经过R\(_{31}\)与R32～34的分压，反馈到放大器的负反馈输入端，形成级间电压负反馈，降低了放大器的输出阻抗（内阻），即提高了阻尼系数。而与扬声器串联的电阻R\(_{37}\)，则因阻值很小，其两端电压uf便与输出电流i\(_{0}\)成正比，把uf通过R\(_{32～34}\)送到放大器的反馈输入端，便形成电流负反馈，使放大器的输出阻抗升高，即降低了阻尼系数。通过开关K1来改变电压负反馈和电流负反馈的相对比例，便可达到调整放大器阻尼系数的目的。例如K\(_{1}\)放在“3”档时，R37被短路，u\(_{f}\)=0，只有电压负反馈起作用，阻尼系数最大，为50左右。而把K1置于“1”，R\(_{37}\)上的电压uf全部用作反馈，电流负反馈最强，此时放大器内阻与负载阻抗相当，阻尼系数约为1。中间的“2”档，则是让馈经过R\(_{35}\)和R36的分压后，再送往放大器去，阻尼系数介于上面两种情况之间，约等于10。这里不从R\(_{37}\)直接抽头而另接R35和R\(_{36}\)分压，是为了便于调整。选用适当值的R32～34，可使K\(_{1}\)置于不同档时放大器的增益不变，换档时便不会出现音量起伏。
阻尼系数f\(_{D}\)≈1，类似于无级间电压负反馈的电子管扩音机；fD≈10，则与加有级间电压负反馈的电子管扩音机相似；而f\(_{D}\)≈50，便是大多数家用晶体管扩音机的阻尼情况。不同类型的扬声器系统，对功率放大器阻尼系数的要求也不尽相同，各有其最佳适配值。实际试听表明，装在反相式音箱里的国产大口径电动式纸盆扬声器，酯用fD为10左右的扩音机时，放音效果较好。此时音色自然，乐音比较丰满，失真也小。（电路调整经验见下期）(李应楷)
