无线电业余爱好者在自行制作落地式或大台式收音、扩音机时需要安装长得多的刻度盘，因而在处理收音度盘拉线时遇到困难，例如：近几年来在市场上能够买到长200毫米左右的大刻度盘，为了在实际使用时指针作能走满行程，如果不采用接线放大装置，安装在双连电容器轴上的拉线轮的直径则需要大到130毫米左右。如果拉线轮直径太小，则指针走不满行程。目前市场上能买到的拉线轮，最大的直径仅80毫米左右，指针行程只能达到126毫米左右，就远远不能满足上述需要了。我试验了一种具有放大作用的放大轮，在不增加拉线轮直径（70毫米）的情况下，可将原来只走110毫米的行程放大1.9倍，即能获得110×1.9=209毫米左右的指针行程。

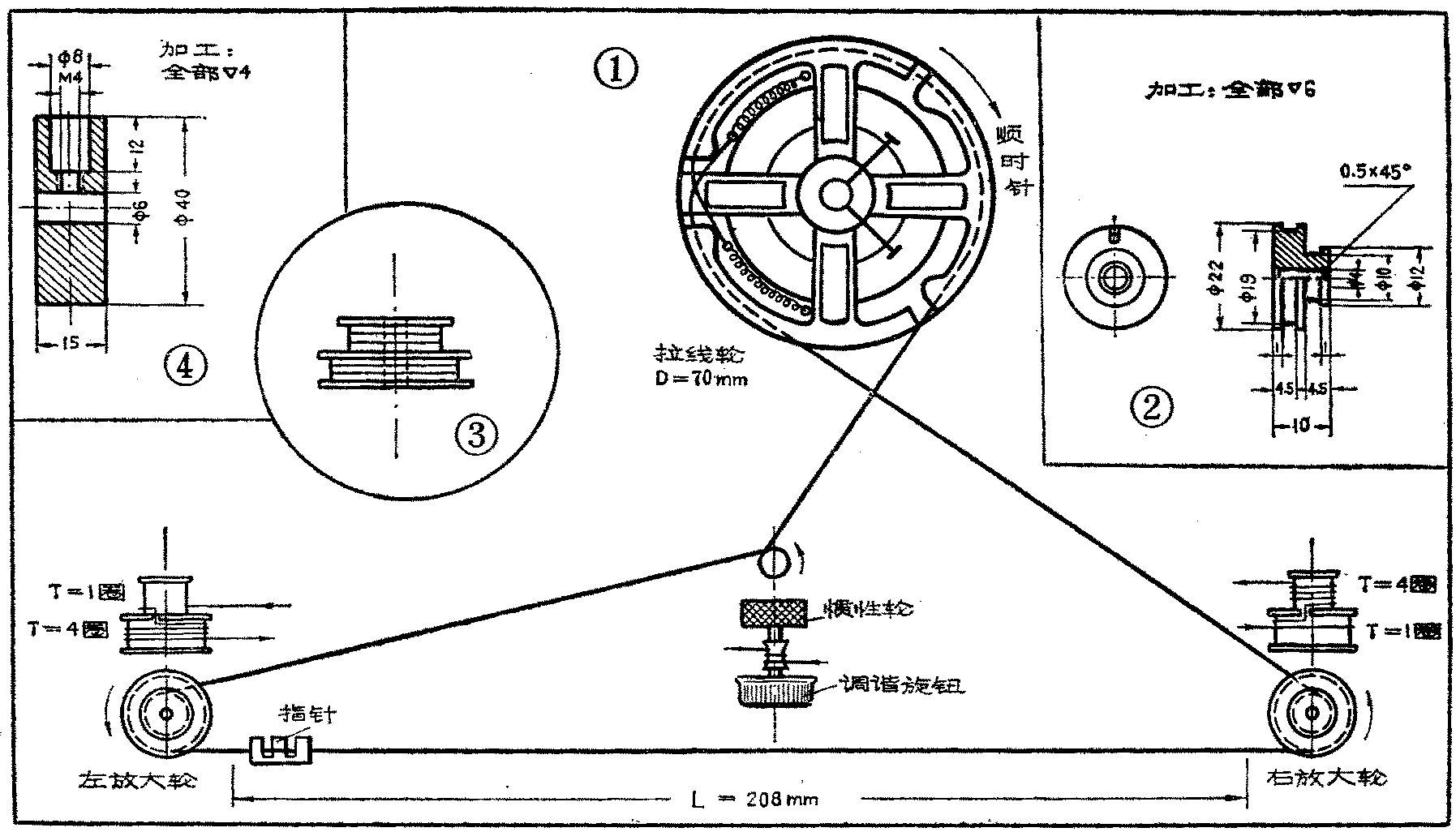

拉线放大轮传动机构示意图见图1。这种传动机构适用于拉线轮和刻度盘平行的情况。我们知道，拉线轮固定在双连电容器的轴上，是与双连电容器同轴的。双连电容器最大只能转动180°角，如果先不考虑设置拉线放大机构，则拉线轮应该取多大直径（用D表示），关键在于刻度盘刻线的长度L。L与D之间存在下述关系：L=\(\frac{πD}{2}\)。例如，设已有的刻度盘长度为208毫米，则拉线轮直径应该为D=2L;π=2×2083.1414≈132毫米。如果你手头仅有一个D=70毫米的拉线轮就不能使用。可是如果你采用图1方案，即使采用D=70毫米的拉线轮，也能满足大行程的要求，在这里，关键起作用的是采用了两个放大轮。从图1可看出，每个放大轮由两个直径不同的大轮和小轮组成，大、小轮是同轴的，小轮转一周，大轮也同样转一周。我们又看到，从拉线轮出来的线，是分别绕到两个放大轮的小轮上的，而度盘行程上用的拉线，是分别绕到两个放大轮的大轮上的。由于大轮的周长大于小轮的周长，所以当同样转一周时，大轮的收、放线量必然大于小轮的收、放线量，这样即使拉线轮的直径不够大，但通过放大轮的放大作用，能将指针行程放大一定倍数。
设计放大轮时，应先设计好放大轮的放大比。例如，当已知度盘指针行程L值和拉线轮直径D值时，放大比=1:LπD;2。设D=70毫米，L=208毫米，代入公式得放大比=1:2083.14×70;2≈1:1.9。即如果小轮直径设计为1厘米，放大轮的大轮直径应为1.9厘米（见图2）。
下面讲一讲具体放大过程：设如图1所示的调谐轴上的旋钮逆时针方向旋转，则固定于双连电容器转轴上的拉线轮顺时针方向转动，最大可转动180°角。此时拉线轮应向左边小轮上放线110毫米，已知小轮的圆周长为10×3.14=31.4毫米。则110毫米长的线要在小轮上绕110／31.4≈3.5圈，与此同时，右边小轮也转3.5圈，由小轮向拉线轮放出110毫米拉线。由于左、右放大轮的大、小轮是同轴的，所以小轮转3.5圈时，大轮也同时转3.5圈。已知大轮直径是小轮直径的1.9倍，则大轮放线或收线的长度必然也是小轮放、收线长度的1.9倍，即110毫米×1.9=209毫米。具体到图1来说，就是左边大轮应开始逆时针方向转3.5圈，放线209毫米，使指针从左边起点开始走209毫米行程到达右边终点，而右边大轮同时逆时针方向转3.5圈，在大轮上收线209毫米。如果调谐旋钮顺时针方向转，放大道理同上，只是指针是从右边向左边移动。安装拉线的方法是：拉线从拉线轮出来，经过调谐轴，到达左放大轮，先在左放大轮小轮上绕一圈，然后通过滑槽到达大轮。在大轮上绕四圈，然后经过208毫米的度盘行程到达右放大轮，在大轮上绕一圈，然后通过中间滑槽进入小轮，在小轮上绕四圈后回到拉线轮。此时指针应放在左边起始处。
加工放大轮的材料，可选用钢、铁、铝、胶木、塑料、有机玻璃、硬木等。也可以如图3所示。将大小不同的几种垫片按照自己需要的放大比例，适当用胶粘贴在一起或用锡焊牢，然后对准圆心打一个孔即可。在有条件的情况下，可将调谐轴的一端加长10～20毫米，如图1所示在加长端套上一个惯性轮，调谐时会感到轻快、更为理想。加工尺寸见图4。(郝宗锐)
