灵活运用电源变压器

在业余制作晶体管高传真扩音机时，许多人在选择了自己满意的电路后，常常碰到手头现有的电源变压器与电路不配套，比如变压器次级电压太高或偏低等。下面介绍几点灵活运用经验。

晶体管高传真扩音机中的直流电源，一般都采用桥式整流及电容平滑滤波电路，滤波后输出的直流电压为V\(_{0}\)≈\(\sqrt{2}\)·V次-2（伏），这里V\(_{次}\)代表电源变压器次级电压有效值。有了这个公式，我们就可以根据不同情况去制作扩音机的电源了。如图1所示，如果V次为双12伏，则V\(_{0}\)为±15伏左右：如果V次为双18伏，则V\(_{0}\)为±23伏左右。使用时，除了变压器容量应足够外，扩音板所需电源电压应与电源输出电压V0相配。

如果手头的电源变压器V\(_{次}\)较高，而扩音板要求的直流电源电压又较低怎么办？例如，V次为交流双26伏，经整流滤波后得V\(_{0}\)为±35伏左右，但扩音板所要求的电源电压仅为±24伏，这时可如图2所示给电源再加一节简单的稳压电路，将±35伏降到±24伏左右。图2中V′0大致等于稳压管的稳压值，R\(_{1}\)与R′1是稳压管D\(_{1}\)和D′1的限流电阻，它们的阻值是这样确定的：R\(_{1}\)=R′1=（V\(_{0}\)－VZ）/I\(_{Z}\)。这里VZ为稳压管的稳压值，I\(_{Z}\)是流过稳压管的电流，一般为5～10毫安。

C\(_{2}\)的作用相当于在直流输出端接上一个相当于（1+β1）·C\(_{2}\)的大容量电容，可大大提高滤波效果，其耐压值应大于或等于稳压管D1的稳压值。C′\(_{2}\)作用与C2相同。

R′\(_{2}\)的阻值可这样计算：R′2≥|-V′\(_{0}\)|/I′ceo，式中I′\(_{ceo}\)为调整管RG′1的穿透电流。当I′\(_{ceo}\)不大时，R′2上流过10毫安电流就可以了，即R′\(_{2}\)=|-V′0|/10（千欧）。R\(_{2}\)与R′2阻值相同。

C\(_{3}\)与C′3选用200～470μF就够了，其耐压值应大于V′\(_{0}\)值。

调整管的耐压值应大于或等于V\(_{0}\)-V′0值，BG\(_{1}\)可选用DD01或3DD类大功率硅管；BG′1可选用3AD6或3AD30，对β值要求不严格，大至150～300，小至20～30均可用。

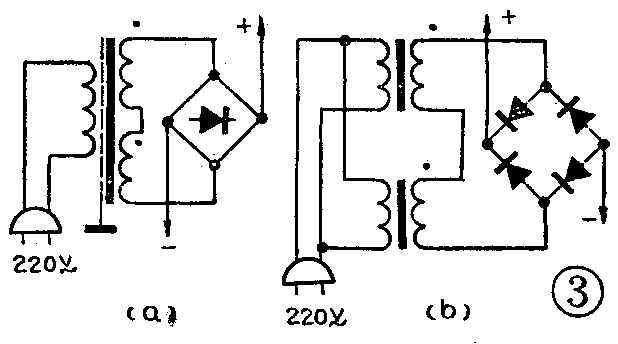

对于次级绕组电压较低的电源变压器，可以采用将两组或两组以上的次级绕组串联的办法来提高电压，应注意的是此时每个绕组的允许电流值必须足够供给扩音机使用，串联后的次级电压值等于各组电压值的代数和。图3a为同一变压器中两组绕组的串联办法；图3b为采用两个次级绕组电压较低的变压器的串联办法。当两个绕组串联后如果所测得的总次级电压出其中任何一组都低甚至等于零伏，那就是线圈的极性接反了，只须将其中的一组线圈的两端头对调一下重新接线即可。

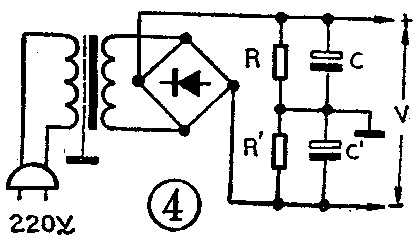

1．变压器次级仅有一个绕组，但整流滤波后需要取得正负对称电源怎么办？此时可按图4连线，即用加分压电阻的办法取得正负对称电源。分压电阻中大约流过的电流I\(_{R}\)为30毫安左右，分压电阻R1、R′\(_{1}\)上前损耗功率为PR=12I\(_{R}\)·V，所选用的分压电阻的允许功率应大于PR。

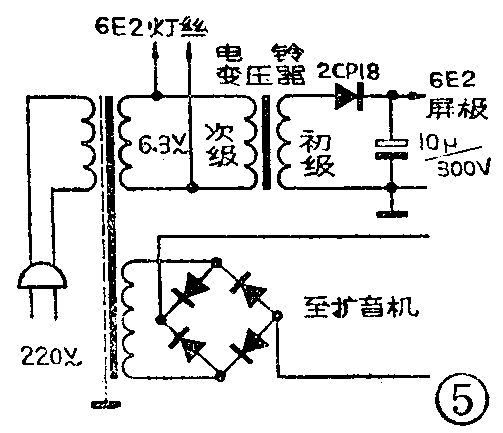

2．当扩音机中欲使用6E2作调谐指示或输出指示时，如果电源变压器次级没有200伏交流高压绕组，为了得到250伏左右的直流电压作6E2的屏压，除了直接使用市电整流（必须考虑安全）外，也可以象图5那样，用一个6.3伏的电铃变压器（或其它具有6.3伏绕组的变压器）按图连接，即电铃变压器的6.3伏绕组接电源变压器次级的6.3伏灯丝绕组，电铃变压器原初级220伏绕组在这里作为次级用。效果也很好。

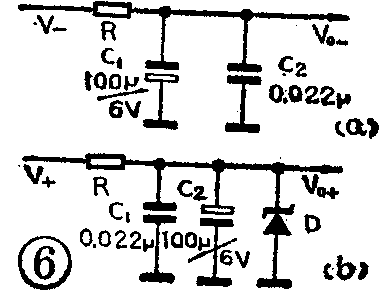

3．扩音机中的收音头供电电压，不管电压极性如何，在OCL电路中一般都可以直接通过电阻降压，并用电容滤波后取得，以负电源为例，如图6a所示，R≈（V\(_{-}\)-V0-）／I\(_{0}\)，式中V-为扩音机负电压，V\(_{0}\)为收音头所需电源电压，I0为收音头中所有晶体管静态电流的总和。

也可以用稳压管来取得简单稳压电源，以图5正电源供电为例，R≈（V\(_{＋}\)－VZ）／I\(_{Z}\)，式中VZ为稳压管的稳压值，它与收音头所需电源电压应相仿，I\(_{Z}\)为流过稳压管的电流，一般在10毫安以内。

4．在OTL电路中，当收音头接地极性与扩音机不同时，可以利用电源变压器次级的6.3伏灯丝绕组，经整流滤波后，取得自己所需要极性的电压。（张国华）
