在超外差式收音机中为了进行变频，需要有一个比外来信号高465千赫的等幅高频信号，这个信号由晶体管、振荡线圈以及几个电容组成的振荡器产生的。因此振荡线圈是晶体管超外差式收音机中重要的元件之一。
常见振荡线圈的外形见图1所示，但有些收音机生产厂所用的中、短波线圈都是本厂专门设计绕制的，如做成圆形蜂房线圈。这里我们介绍图1所示常见的振荡线圈的结构与使用。
结构与符号
振荡线圈的内部结构如图2所示。其中线圈绕在“工”字形磁心上。磁心和磁帽都是铁氧体制成的。由于铁氧体的导磁率很高，因此在磁心上绕的线圈与相同电感量的空心线圈相比，体积要小得多。振荡线圈的底座是用来固定磁心的，底座下部五个接线脚分别与线圈的五个引出端相接。尼龙衬套是做成内螺纹式的，磁帽做成外螺纹式的。将磁帽装在尼龙衬套内，再套在绕有线圈的磁心上，然后罩上金属屏蔽罩。它上面开有调节孔，当用起子调节磁帽时，能改变磁帽的位置，以达到调节电感量的目的。振荡线圈装上屏蔽罩，目的在于避免振荡能量向空间幅射，产生干扰。
振荡线圈在电路中的符号见图3，其中L\(_{1}\)表示初级线圈，做成抽头式。L2表示次级线圈。符号中虚线框表示金属屏蔽罩。中间短而粗的黑虚线表示铁氧体，平箭头表示线圈电感量可在一定范围内调节。

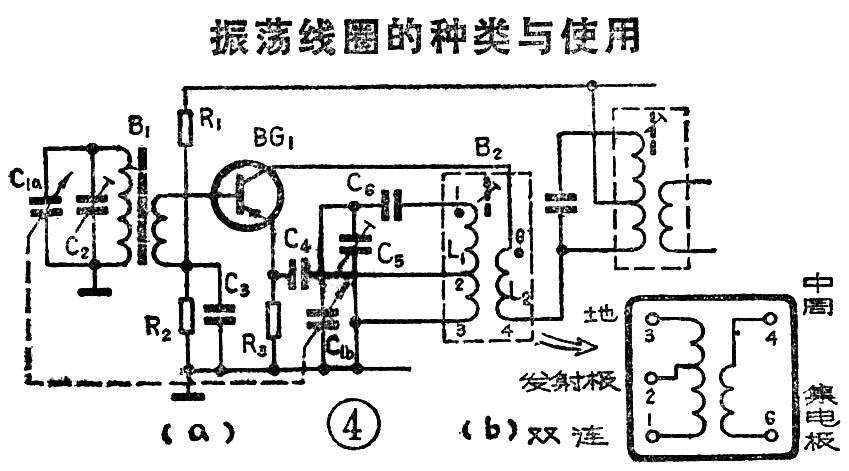

图4为超外差式晶体管收音机的变频电路，振荡线圈是接在变频电路中。振荡线圈的线圈部分有初级、次级两部分组成。初级线圈L\(_{1}\)做成抽头式，初级线圈L1与电容C\(_{总}\)组成振荡回路。C总=（C\(_{1b}\)＋C5）C\(_{6}\)／Clb＋C\(_{5}\)＋C6。其中C\(_{lb}\)为双连可变电容器的振荡连电容，C5为补偿电容，C\(_{6}\)为垫整电容。对于交流电来说C4的阻力很小近似短路，所以振荡回路直接接在变频管BG\(_{1}\)的发射极，振荡线圈初级L1的2～3端并接在管子输入端发射极和基极间（C\(_{3}\)对交流信号也能直通过去，阻力很小），次级L2的4～6端并接在管子输出端基极和集电极间，L\(_{2}\)用来将集电极输出信号耦合到L1，再反馈到输入端，引起振荡。基极为输入、输出的公共点，振荡电压又从发射极注入，所以称这种振荡电路为共基调发振荡电路。
收听电台时，只要调节C\(_{1b}\)的容量从最大（全部旋进）到最小（全部旋出），就可使振荡频率在最低为990千赫（525千赫+465千赫）到最高为2070千赫（1605千赫+465千赫）的范围内连续变化。因为Clb和C\(_{1a}\)（天线连）是同轴双连，所以振荡回路和输入回路可以统一调谐，正好接收525～1605千赫的外来信号。
振荡线圈的种类与使用
目前常用的振荡线圈，大致可以按两方面来分类：按体积大小分，有7×7×12立方毫米（长×宽×高）和10×10×14立方毫米两种。另外还有12×12×16立方毫米和14×14×16立方毫米等等，但目前已逐步淘汰，不大采用。按型号分，由于生产振荡线圈的厂家众多，型号各不相同因此种类较多。如上海生产的型号为LTF－l－1，LTF－2－3，SLTF－3－2；北京生产的型号为SZZ1。SDZ2等；天津生产的型号为DGX－4等。下面介绍上海生产的一种振荡线圈的命名方法。
1．型号共分三个部分。第一部分由三个或四个字母表示，其中L表示振荡线圈；T表示铁氧体磁芯；F表示调幅用；S表示短波。第二部分数字表示的意义：“1”表示体积为7×7×12立方毫米；“2”表示体积为10×10×14立方毫米。第三部分数字表示产品序号。
现举例说明：①标有LTF－1－2字样振荡线圈，即表示调幅收音机用铁氧体磁芯中波振荡线圈，体积大小为7×7×12立方毫米。产品序号为2。
②标有SLTF－2－3字样振荡线圈，即为调幅收音机用铁氧体磁芯短波振荡线圈，体积大小为10×10×14立方毫米。产品序号为3。
其它产品型号命名方法各不相同，不一一举例了。
在装修收音机时，要根据电路图要求的型号，选用振荡线圈，并配上所要求的双连电容器。例如LTF-1-1、LTF－1－3、LTF－1－4振荡线圈配用\(\frac{3·5}{60}\)微微法的双连；LTF－2－3型等振荡线圈配用7;270微微法的双连。
把振荡线圈接入电路时，一定要认清每个接脚的标号，然后对照接线图（如图4所示），把标有“双连”的1脚与电路中C\(_{6}\)相接（如果采用差容双连，可直接接双连）；标有“发射极”的2脚接C4；标有“地”的3脚接电路公共点；标有“中周”的4脚接到第一中周；标有“集电极”的6脚接到BG\(_{1}\)管的集电极。(又新)
