电子手表修理经验

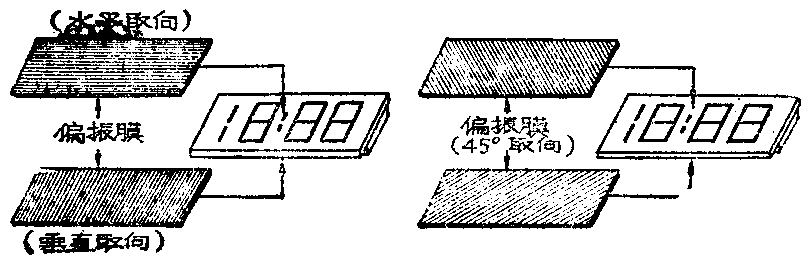

用于数字手表中的液晶显示屏，在它的正反屏面上分别粘贴（或放置）着一层仅有十几丝厚的表膜，这种由聚乙烯醇材料制成的光学膜片，能把自然光变成单一方向的偏振光，因而被称为偏振膜或偏光板。液晶的显示原理是和偏振膜的作用密切相关的。在偏振膜的表面，经过碘化拉伸而形成一定的光学取向，只有当两片偏振膜成正交状态（光学取向互为90°交角）粘贴在液晶屏两面（见图）时，液晶分子的扭曲现象受信号电场控制才能呈现出数字显示。所以，在使用液晶屏时，我们应当了解表膜的作用，并且不应忽视由表膜所引起的一些显示故障现象。

由于偏振膜的材料性能、粘贴质量、使用条件（如温度、湿度）和寿命年限等因素的影响，往往给表膜带来老化变质、卷曲变形、周边脱开和色泽深浅等不良现象，使它的光学性能显著变差甚至丧失作用，引起屏面灰度增加，显示隐约、淡化和模糊，甚至没有显示。这样的液晶屏也就无法继续使用。

遇有这类显示故障时，一般可从表膜的外形和成色来分辨，只要液晶屏本身的电性能尚属良好，损坏的表膜通过调换就可得到修复。

调换时，首先去掉液晶屏表面的不良偏振膜，最好将正反两片同时去掉。再找来一块可供利用的废旧液晶屏，用小刀轻轻挑起偏振膜一角，缓缓用手揭开、撕下，然后将逐一撕下的两块完好表膜，分别粘贴在待修的液晶屏正反两面，并经摆正、抹平、贴紧以后即可装入表内试用。

在操作中，应注意表面清洁。手指不能沾污胶面，或将胶面和异物接触。在撕拉表膜时严防产生折痕或损伤。这样才能确保表膜的粘贴牢度和液晶显示效果。在更换中如若偏振膜尺寸过大时，可以根据需要剪小使用；如若尺寸偏小时只要能覆盖住笔划，并不会影响显示，但是必须要将两块表膜正交放置，如有歪斜不正的现象，就将影响字划的对比度和清晰度。

表膜一般不必进行清洗。但是有的表芯所使用的液晶屏，其表膜并不需要粘合，而是直接装配的，我们可用乙醇稍加浸泡去净代用表膜上的胶层，然后使用。不过在装配中，无胶表膜要是采用45°取向的材料时（见图），还要防止正反搞错。这时，可将两片表膜整齐叠合在一起，如观察为暗黑色时属于正常，如为淡透明状时、我们必须将其中的一片反转来，按正交叠合的方式和液晶屏组装，表芯就能一次装成，显出数字笔划来。(纪养培)

石英晶体的质量参数很多，业余条件下不能一一具体测试，只能判断石英晶体是否已失效。按图将元件接好，图中电压表可用万用表直流电压2.5V档代用。当A、B端未接上石英晶体时，电压表指示在0.75V左右。接上石英晶体后，如电压指示升到1.25V左右，说明电路起振，石英晶体可用；如电压指示无变化，说明石英晶体开路失效。

注意：在石英晶体接入电路前，应先用万用表电阻档测量石英晶体两端，保证石英晶体没有短路现象，因为如将A、B两端短路，电路仍能起振，引起判断错误。正常的石英晶体用电阻档测得读数为无穷大。

图中元件没有特殊要求，BG\(_{1}\)、BG2两只3DG6管宜采用β值大些的，最好在100以上，以保证电路在低电压下能起振。两只三极管集电极电流调在0.3mA左右。

如果电子手表的走时日差在数十秒以上，说明石英晶体频率偏差过大，应换用新的晶体。北京晨星无线电器材厂生产电子手表用石英晶体。(李耀祖)
