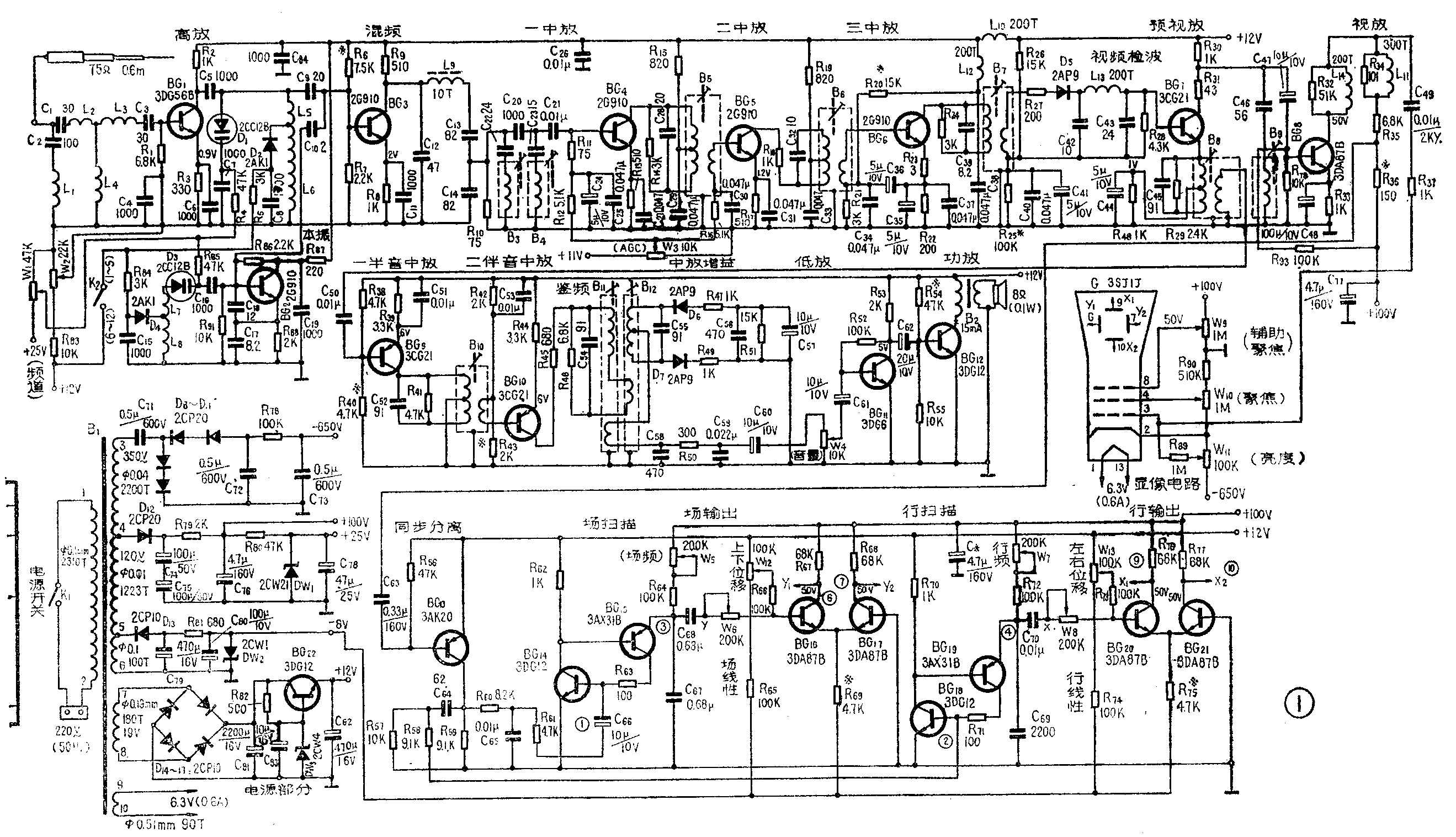

我们用1英寸的示波管作了一台超小型电视机，其体积为100×50×170（mm），重1公斤，便于携带。用它能收看12个频道的电视节目。整机电路见图1。通道部分参考了《无线电》1974年第9期“混合式9英寸电视机”一文。
元器件选择
电源变压器B\(_{1}\)用1.5×2（cm）的优质硅钢片铁心自己绕制，绕制数据见图1。音频输出变压器B2用截面积为3.5×5.5（mm）的铁心自绕。通道部分的中频线圈用10×10（mm）短振或电视机的中频变压器改绕，绕制数据见74年第9期《无线电》第13页表Ⅲ，绕制时，B\(_{7}\)的1与5、2与3应对调，表中的B1没用。通道中的几个小电感都用φ0.6mm的漆包线在1／8W、1MΩ的碳模电阻上绕制。
电位器W\(_{1}\)、W2、W\(_{4}\)用WS—2系列1W有机实心电位器，其它用微调电位器。开关K1、K\(_{2}\)用KNX—1小型单刀开关。高频头及通道中的小电容（1～1000P）均用高频瓷片电容，旁路电容用超小型玻璃釉电容；C49用高压铁电瓷片电容，C\(_{67}\)、C69用温度系数小的金属化纸介电容；C\(_{71}\)、C72、C\(_{73}\)用铝金属化纸介电容；电解电容尽量用体积小的。电阻用1／8W碳膜电阻。天线用一根（6节）0.6米的可旋转拉杆天线。
所用的管子要求BG\(_{1}\)、BG2的β≥40、f\(_{T}\)＞600MHz；BG3～BG\(_{6}\)的β≥40、fT＞400MHz；BG\(_{7}\)、BG9、BG\(_{1}\)0的β≥40；BG8的β≥40、BV\(_{ceo}\)＞100V、PCM=1W；BG\(_{ll}\)的β≥100；BG14、BG\(_{18}\)最好用中功率管；BG15、BG\(_{19}\)的β≥30、BVceo＞10V；BG\(_{16}\)和BG17、BG\(_{2}\)0和BG21应配对，要求β≥50、BV\(_{ceo}\)＞100V、PCM＞500mW。变容二极管D\(_{1}\)、D3的CJ\(_{max}\)＞20P、CJmin＜3P、Q＞60（f=10MHz)、反向工作电压大于20伏。稳压管与二极管用的型号均标注在图中。
安装与调试

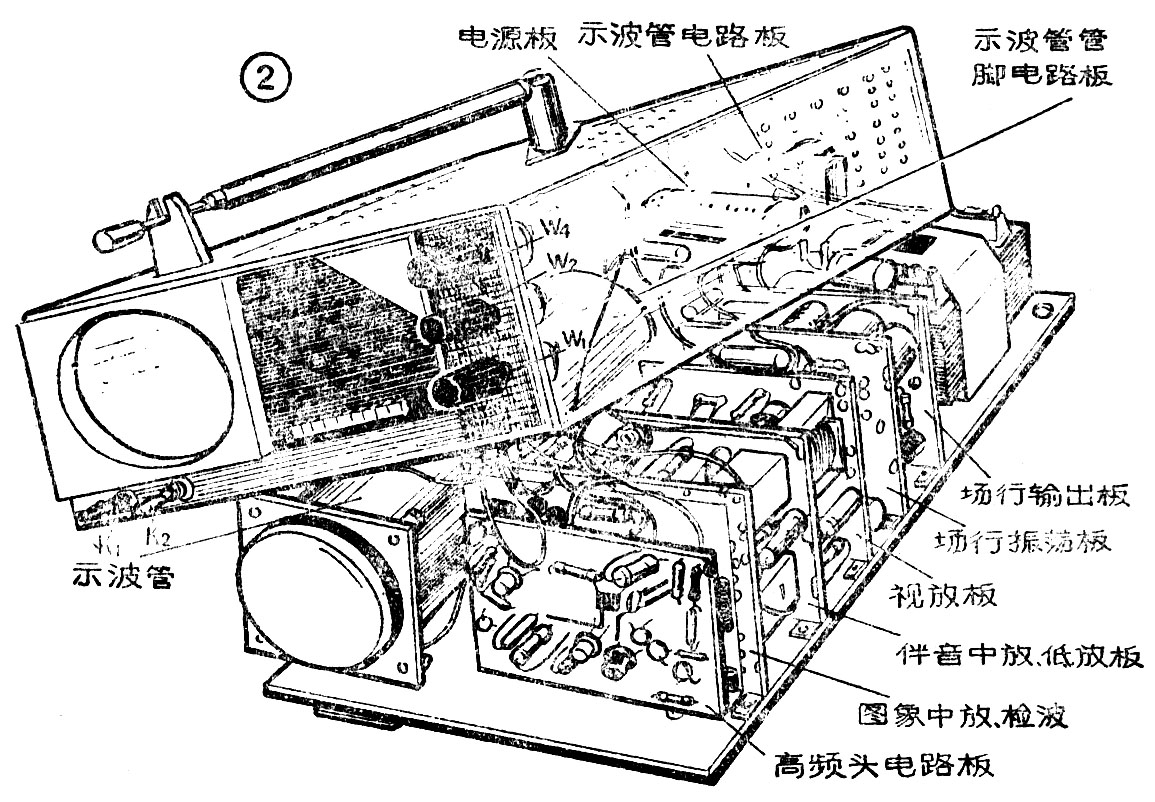

超小型电视机的晶体管及阻容元件等全部装在9块印制电路板上，其中行、场振荡板，行、场输出板，高频头电路板，图象中放、检波、预视放板，视放电路板，伴音中放、低放板等6块板尺寸大小一样，为60×45（mm）；电源板用了一块双面敷铜板，尺寸为45×40（mm）；示波管电路板尺寸为45×25（mm）。为了缩小整机体积，元件应尽可能地焊的短些。由于机内印制板排列的非常紧凑，容易引起自激，因此，除电源板、扫描板外，其它的印制板间均用按地的铜箔隔开。示波管、拉杆天线、面板上的电位器和开关都是直接地固定在机壳上，整机结构见图2所示。
安装时，印制电路板及其它元件全部固定在铝底板上。底板用0.8mm厚的合金铝板制成，这样不必弯边也不易弯曲。电源变压器线包朝上用铝环作支架，再用M2螺钉把它固定在底板上（注意铝环应与示波管垂直），铝环同时还起着磁屏蔽作用。电源板两面都焊元器件，应将焊电解电容器的一面朝下，用两个M3的长螺丝直接固定在底板上。电视机机壳的后面装了一个220伏电源插座，并钻了调节亮度、聚焦、辅助聚焦孔和散热孔。

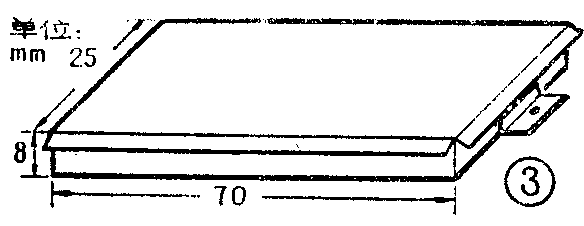

高压电容器C\(_{71}\)、C72、C\(_{73}\)用纸介电容器，由于这种电容外壳大、电容器心小，为缩小体积，可将电容器心取出，并排放在一个自制的马口铁小盒里，小盒见图3。三个电容心分别用绝缘纸包好，放到盒里井灌上石蜡。安装时放在示波管下面。
示波管的屏蔽罩内层用0.35mm厚的冷轧硅钢片、外层用马口铁皮卷成，直径为34mm，长为80mm。前面再用41×41（mm）的敷铜板与屏蔽罩焊在一起，以便把示波管固定在面板上。示波管的管脚电路板作成半径为13mm的圆形，用电子管管座中的铜片作为管脚插座，再经焊片、导线引出。
电视机外壳用有机玻璃制成。前面板和后面板用4mm厚的有机玻璃作成；侧板和盖板用一块2mm厚的半透明有机玻璃弯成的，弯制时，把一截电阻丝用调压器加压至发红并拉直，将有机玻璃放在电阻丝下，使被弯的部位与电阻丝相距为lmm，加热2～4分钟，就可以弯成冂型框板，将它与前、后板用三氯甲烷粘在一起就成外壳了。粘时，前、后面板分别向前、后方向突出框板2mm，框板下部（两面侧板）要比前后面多出1mm，以便用框板能卡住铝底板。侧板上分别粘两块小塑料，攻出M3螺纹，以便用螺钉与底板固定在一起。
调试
超小型电视机的调试并不困难，通道部分与《无线电》1974年第9期“混合式9英寸电视机”一文中介绍的基本相同，图1中标出了该机的各级静态工作电流或电压值供调试时参考。下面就常出现的一些问题及排除故障方法作些简单的介绍：
1．高端增益不够大多是BG\(_{1}\)或BG3的f\(_{T}\)不够高引起的，有的也许是变容二极管的Q值低。
2．如果图象同步不稳，可加大R\(_{36}\)的阻值，但也不宜过大，一般不应超过300Ω，检查BG3的β值是否不够大；可减小R\(_{56}\)的阻值，或在BG13的b极与地之间接一个510K左右的电阻；可改变一下BG\(_{8}\)的静态工作电流。
3．行、场线性不好或光栅被压缩，可能是BG\(_{15}\)、BG19的BV\(_{ebo}\)不够12伏，除换管外也可在其发射极正向串接一个2AP二极管。由于示波管屏幕面积很小，因此在尽量保证场、行线性的条件下，W6、W\(_{8}\)不宜调得过大，只要使行、场幅度调到满幅即可。
4．行、场不易起振可能是BG\(_{14}\)、BG18的β值过大。
5．如果行输出管BG\(_{2}\)0、BG21的集电极电压调不上去，可能是两管β值相差太大、I\(_{ceo}\)太大或BVceo不够，也许是管子的β值太大。
调试时还应注意，示波管的灯丝不能接地，示波管的控制极也不能形成对地放电。调电源时，－650V输出端应接一个1W、510KΩ的假负载电阻，+100V输出端应接一个2W、6.2KΩ的假负载电阻。(张建民)
