用万用表检查全桥堆

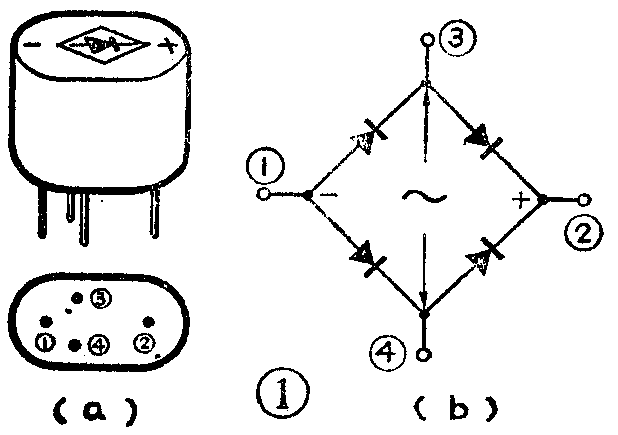

全桥堆（即硅整流组合件）的外形及内部电路如图1所示。它与用四只整流二极管连接成的桥式整流器相同。由于一个全桥堆就是一个桥式整流器，使用起来方便，而且体积小。故国内外有不少电视机采用全桥堆。当电视机电源部分发生故障时，需要对全桥堆进行检查，以判断故障是否是全桥堆损坏引起的。下面介绍一下用万用表检查全桥堆的方法。

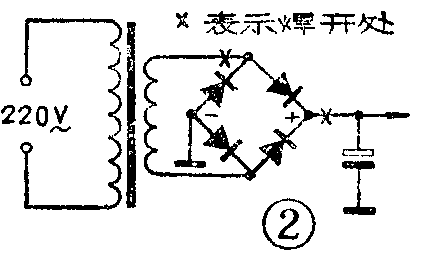

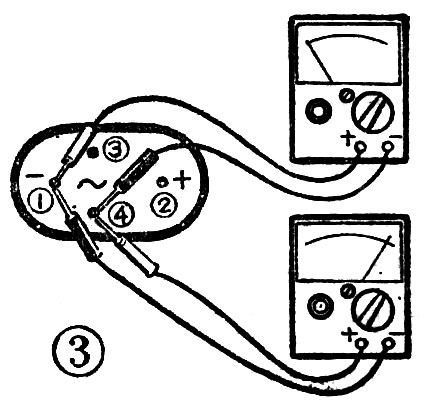

先将电源变压器次级的两根引线焊开一根。将全桥堆的正端（或负端）与电路断开、如图2所示。再按图3所示方法，测量全桥堆的正、反向电阻，正常情况下全桥堆的电阻如表1。这种检查方法比较繁，但由于此方法与检查普通整流二极管的方法相同，所以容易理解和运用。还有一种较简单的方法：用万用表×10KΩ档，测全桥堆交流电源输入端③、④（见图1），表笔正、反方向各测一次，由图1可以看出，无论表笔怎么接，由于左右每边的两个二极管，都有一个处于反向电阻，所以正常的全桥堆③、④之间的电阻都为无穷大。当四个二极管之中有一个击穿或漏电时，都会使③、④之间的阻值变小。因此，当测得电阻值不是无穷大时，说明全桥堆的四个二极管中有一个或多个漏电。当测得电阻值只有几千欧时，说明全桥堆中有的二极管有击穿故障。只测③、④之间的阻值，对于全桥堆中开路性故障和正向电阻变大的故障还测不出来，还需要测量①、②之间的正向电阻。①、②之间的正常电阻值一般在8～10KΩ之间，如果测得①、②之间的正向电阻小于6KΩ，说明四个二极管中有一个或二个已损坏。如果测得正向电阻大于10KΩ，则说明全桥堆中存在有正向电阻变大或开路性故障。正常的全桥堆，阻值如表2所示。通过上述三次测量，就能正确地判断全桥堆的好坏，如果在电路板上测量不方便，也可将全桥堆焊下后再测量。（汪锡明）
