(赵秀根)“声宝”牌NS－12K电视机的行输出变压器由于结构设计欠佳，所以损坏率很高。今年第二期《无线电》已介绍了用国产其他型号的行输出变压器代换方法，现介绍在有条件的情况下，进行修复的方法。
一、损坏原因的分析

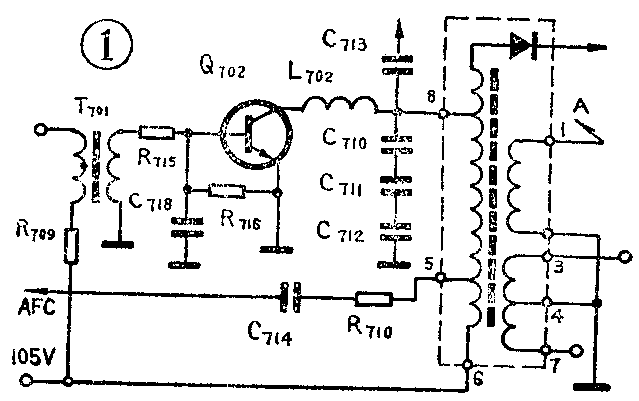

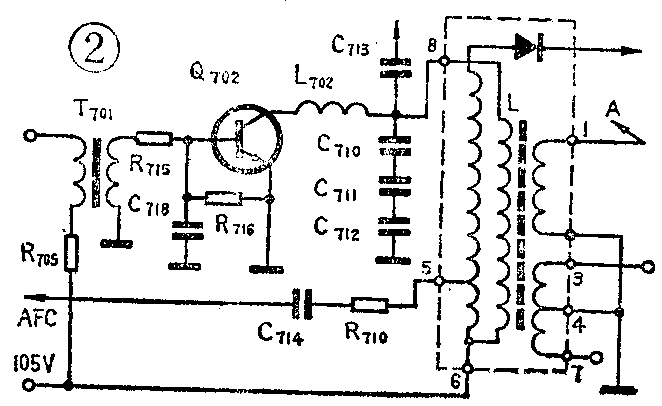

大家知道，NS－12K型电视机的行输出级的原理图，如图1所示。经过对实际行输出变压器的剖析，发现其实际电路应如图2所示。它与原理电路的不同之处是多了一只与6—8脚并联的线圈L。我们认为线圈L的主要作用是：①更好地利用三次谐波，以提高行输出级的效率；②利用两只线圈间的耦合以减小振铃。但是由于该机采用105V电压供电，所以在6—8之间有1000V左右的脉冲电压，也就是说线圈L两个引出端之间有1000V左右的脉冲电压。

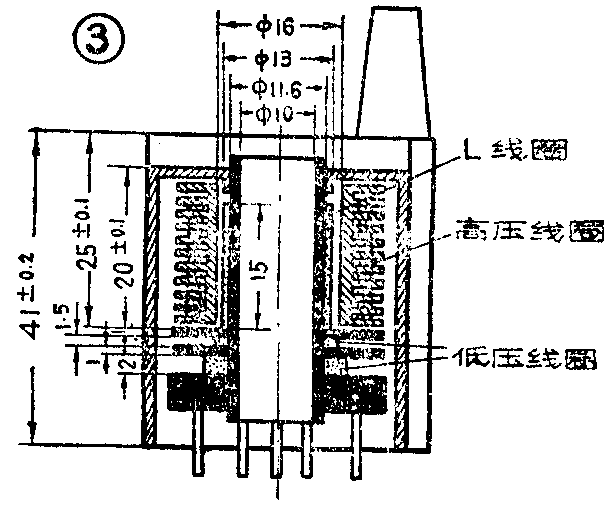

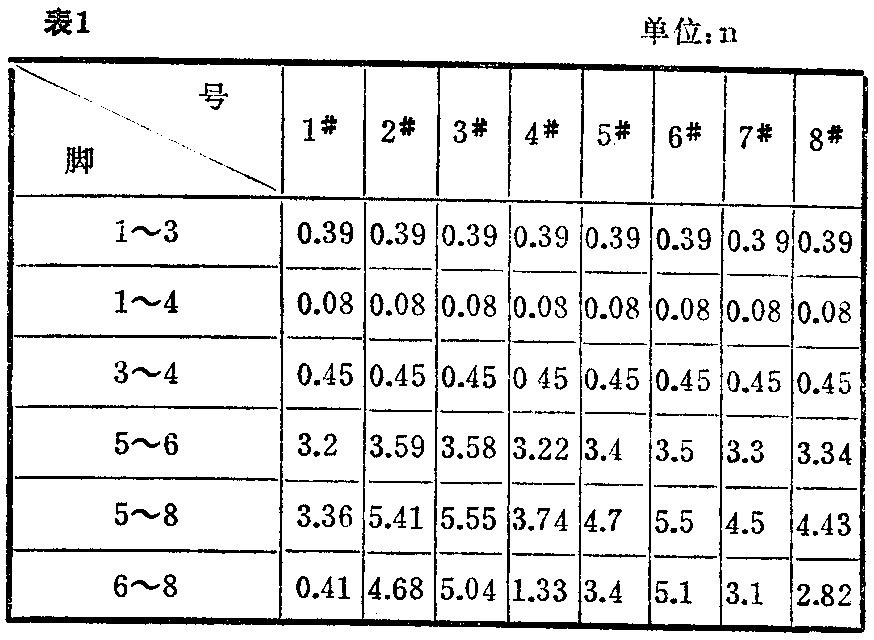

从图3行输出变压器的剖示图可知，线圈L分二层平绕，层间未加任何绝缘薄膜，且头尾从一端引出。很显然，仅靠漆包线本身的两层漆膜要承受高达1000V左右的脉冲电压是很不可靠的。因此线圈L经常被击穿，这就是造成该机行输出变压器损坏的根本原因。实践证明，损坏的行输出变压器几乎全部都是由此而引起的。但是线圈L的层间击穿是随机的，有的是在头尾引出处击穿，有的是在中间部位击穿。表1给出八只行输出变压器损坏后各引出脚之间的直流电阻，可见击穿短路的部位是不一样的。
二、修复
从图3可知，线圈L在行输出变压器中是单独绕制的，其骨架直径为13mm，圈数为205匝。因此只要拆下磁心，用钻头及铣刀打掉已经损坏的线圈L，并重新绕制一只新线圈放入原处即可修复。具体操作方法如下：
（1）先用φ12钻头钻孔，再用φ13.8的钻头扩孔，最后再用φ14的铣刀铣平，这样就把原来的线圈L全部打掉了。
（2）用0.028mm的涤纶薄膜四层，制成φ10.5mm、长15mm的线圈骨架。

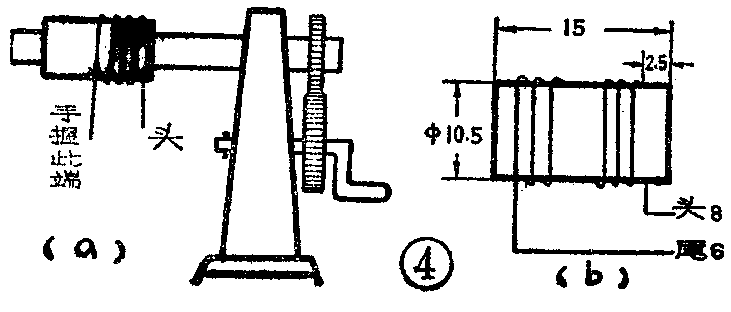

（3）在绕线机上用φ0.12mm（或φ0.15mm）的高强度漆包线，在上述线圈骨架上，在距右端2.5mm处起头，分四层绕205匝，每层51匝，层间用0.028mm的涤纶薄膜1层作为绝缘。头、尾均从右边引出，并注意绝缘。参看图4。
（4）安装线圈L时，将右端向里推到底，头、尾引出线用二层0.028mm的涤纶薄膜与磁心绝缘。头接8脚，尾接6脚，然后用环氧树脂灌封好。
三、注意事项

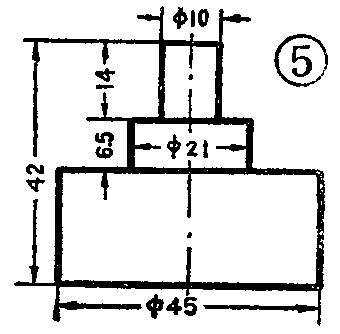

（1）从图3可知，线圈L与低压线圈的距离只有lmm左右，在修理过程中，既要把原线圈全部打掉，又不能损坏低压包。为此先做一只靠模，靠模的尺寸见图5。钻孔时以行输出变压器下面的塑料平面为基础，用钻头从上面打孔，碰到靠模即表示到位。
（2）线圈L的安装位置很重要，否则会出现较严重的肋骨条。实践证明，L最好放在行输出变压器的中心处，这样行辐射最小，按图4绕制线圈的方法绕好后，将右端向里，把骨架推到底，即为最佳位置。
（3）同名端切不可搞错，否则易烧坏行输出管Q\(_{7}\)02。为安全起见，可在L702处串一只0.5A的保险丝。
（4）必须使环氧树脂流到每个空隙里，这是修复工作的关键，合则可能出现行频叫声或打火等故障。表2给出了环氧树脂的配方，供参考。
表2
材 料 比 例
环氧树脂618 100％
邻苯二甲酸酐 30％
顺丁烯二酸酐 15％
石英粉（硅微粉） 150～200％
三乙醇胺 数滴
固化温度：80℃～100℃，10小时。
我们用上述方法修复一百多只行输出变压器，行电流和原产品一样约125mA，经过一年多的考验，证明效果很好，可靠性大大提高。
