电视机电路图是组装、修理电视机必不可少的资料。要看懂它需要具备必要的基础，这个基础就是基本知识和经验。经验只能在实践中逐步积累；基本原理方面的知识包括电工学、电磁学、整流、放大、振荡、开关等电路以及元器件的性能和工作原理等，可以结合实际需要，通过阅读本刊及有关图书去掌握。对于看懂电视机电路图来说，需要的基本知识主要有以下三个方面：
1．电视机常用的各种元器件符号。看懂电视机电路图和学习外语一样，元器件符号相当于外语字母。记住每一种元器件的符号和它所代表的元器件的功能、特性等，以便我们分析它所代表的元器件，及其在电路中所起的作用。

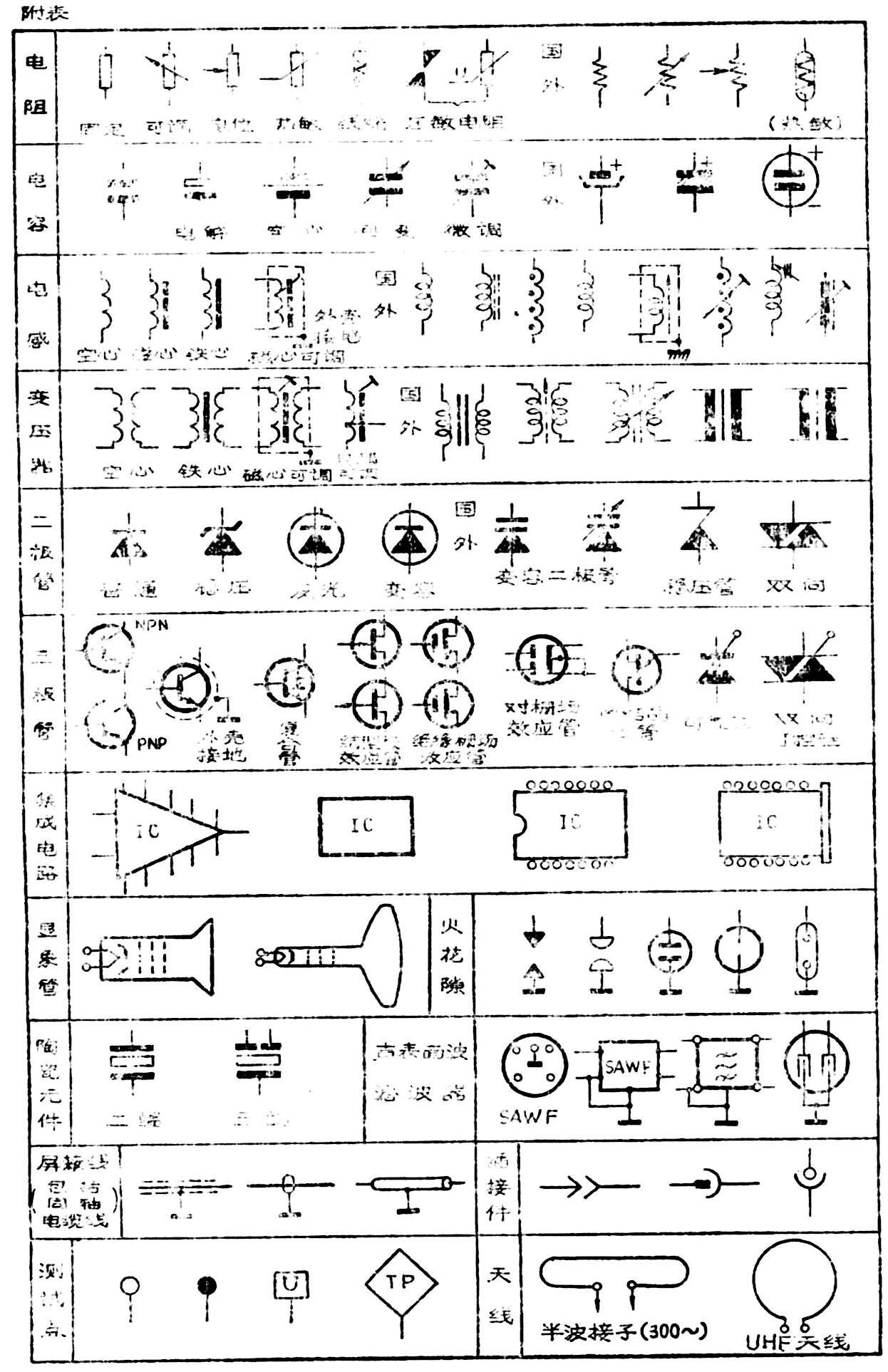

各个国家的元器件符号互有差异，特别是伴随新型电子元器件的不断产生和使用，符号也不断地增加或更新。附表中仅仅绘出了电视机电路图中一些常见符号，供参考。

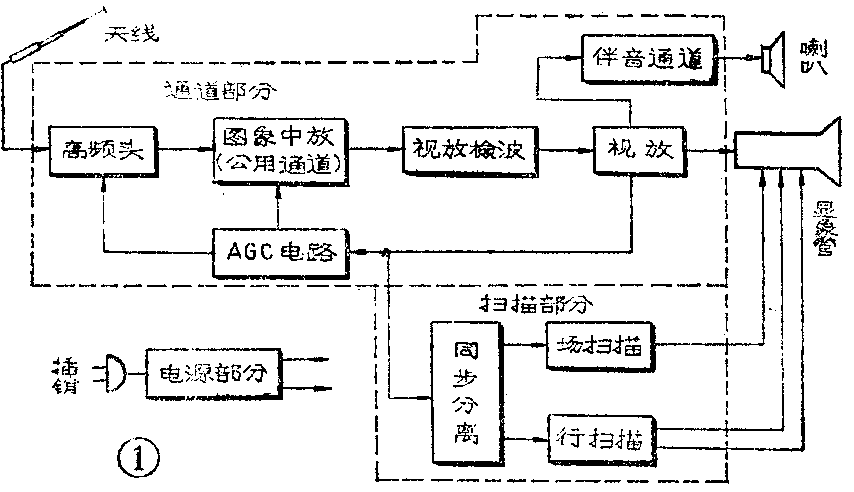

2.电视机的整机方块图。整机方块图是把电视机电路，按所负担的任务划分而成的。粗略划分，电视机电路可分为通道和扫描电源三大块。稍细一点分，可用图1表示。一般来说，通道部分应包括高频头（或称频道选择器）、图象中放、视频检波、视频放大、自动增益控制（AGC）及伴音电路等单元电路。而扫描部分包括同步分离、场扫描、行扫描等单元电路，另外还有电源电路。由通道部分的方块图可以看出：电视机的通道部分不仅与超外差式收音机的电路程式一样，而且电路结构也有许多共同之处。它们都是先把天线接收到的微弱信号先进行放大，并利用混频器的变频作用，得出固定的中频信号，再送到中放级进行放大。然后，进行检波（这里称视频检波），再把解调出来的低频信号（这里是视频信号）送到低放电路（这里是视频放大电路）放大，加到图象显示器件——显象管上。为了保证输出的信号稳定，电路设置了自动增益控制电路。
扫描部分是收音机所没有的，其功能是使显象管内的电子束作垂直和水平方向的扫描运动，与视放输出的信号共同控制电子束，使荧光屏上呈现清晰而稳定的图象。
3．电视机各单元电路中的基本电路。这和学习外语必须记住外语单词一样，记住基本电路的结构是看懂电视机电路图的重要环节。电视机各单元电路的种类繁多，各有其特点。每一种单元电路又可有几种具体的电路形式，加上为改善电路性能，各厂家又增加了一些附属元器件或电路。因此，分析、辨认单元电路往往成为看懂电视机电路图的重点和难点。攻克这一难点的关键，是掌握好单元电路的基本电路结构，作到了这一点就能触类旁通，举一反三。
一张完整的晶体管黑白电视机电路图，画有几百个元器件符号，就是在集成电路电视机电路图上，集成电路符号周围，也画有许多元器件符号，初学电视者看到它，一时找不到头绪，甚至望而生畏。然而，事物总有其规律性，只要通过多看各种电视机电路图，多作分析、比较，配合查找有关资料，搞懂符号的意义，弄通电路结构，掌握识图的规律也是不难的。(董政武)
