本文介绍一种不用电源的发光二极管电平指示器，它直接利用扩音机的输出电流去驱动小电流发光二极管工作，具有元件省、反应快、调试简单、使用方便等特点，适合业余爱好者装制。

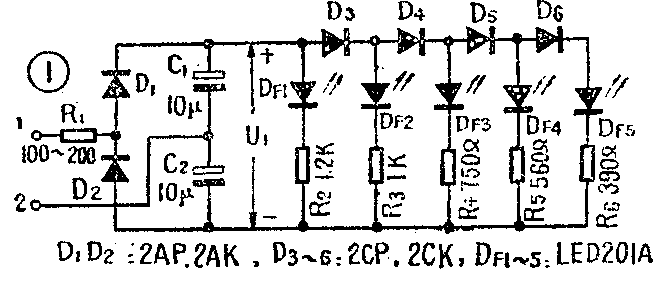

指示器的电路见图1。扩音机输出的音频信号电压加在①、②两点上，整流后变成幅度随信号大小而变的直流电压U\(_{1}\)，供点燃发光二极管之用。为了提高指示灵敏度，本电路采用正向压降较小的锗二极管D1、D\(_{2}\)作双半波倍压整流，C1、C\(_{2}\)是滤波电容，R1是隔离电阻。指示用的D\(_{F1}\)到DF5是五只采用进口管芯的国产发光二极管，只要通过1毫安左右的正向电流便有足够的亮度，因而指示器消耗的信号电流一般不会超过30毫安。
电路里的二极管D\(_{3}\)～D6可看成是发光二极管的开关。由于小电流硅二极管需有0.6伏左右的正向电压才能导通，并且导通后能继续保持0.6～0.7伏的正向压降，所以当U\(_{1}\)随扩音机输出信号的增大而上升时，首先把DF1点亮，然后U\(_{1}\)只要再增加0.6～0.7伏，D3便导通，D\(_{F2}\)点亮。同理，U1继续每增加0.6～0.7伏，D\(_{4}\)～D6便多导通一个，D\(_{F3}\)～DF5也相继发光，直到五个全亮。与各个发光管串联的电阻起限流作用。

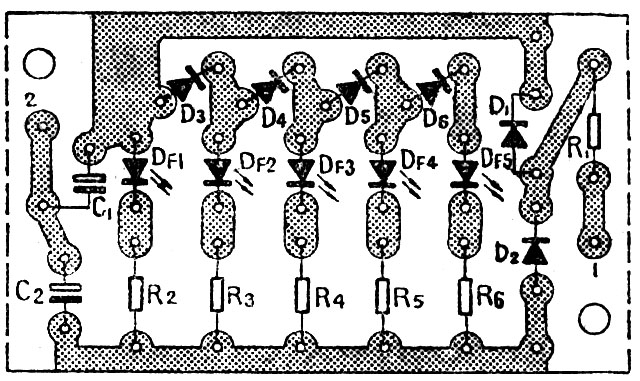

图2是印刷电路板安装图，图中的两个大圆孔是螺丝钉安装孔。这种电平指示器可装在音箱或扩音机面板上，只要把①、②两点接到音箱的接线端（或扩音机的输出端），指示器就能工作。再把本指示器配上面板，便是件很好的装饰品。如果用红、黄、绿等颜色的发光二极管来制作不同色光的电平指示器，并把它们分别接到扩音机的高、中、低频道输出端，还能让不同音调的声音发出不同的色光，使听者得到“彩色音乐”的感受。
实测本指示器的性能见附表。当扩音机的输出功率较大时，可增大R\(_{1}\)的阻值，以降低指示灵敏度。或者添加一只470欧的微调电阻与R1串联，作灵敏度调整之用。如果扩音机的最大输出电压低于5伏，可以把D\(_{3}\)～D6改为锗二极管。以便在最大音量时能点亮五只发光二极管。
R\(_{1}\)=110Ω R1=150Ω R\(_{1}\)=180Ω
点亮管数 U\(_{0}\)（V） P0（W） U\(_{1}\)（V） U0（V） P\(_{0}\)（W） U1（V） U\(_{0}\)（V） P0（W） U\(_{1}\)（V）
1 1.3 0.2 2.1 1.3 0.2 2.1 1.3 0.2 2.1
2 2.0 0.5 2.8 2.1 0.55 2.8 2.2 0.6 2.8
3 2.7 0.9 3.4 3.0 1.1 3.4 3.2 1.3 3.5
4 3.8 1.8 4.0 4.1 2.1 4.0 4.7 2.8 4.1
5 5.0 3.1 4.6 6.3 5.0 4.6 7.5 7.0 4.8
表中U\(_{0}\)为扩音机输出的音频信号电压，有效值；P0为对应的输出功率；U\(_{1}\)如图1所示。
陕西省合阳县无线电厂服务部邮售本文图2套件：①按图2配套的散件，每套3.30元。②装调好的成品，每套3.80元。③有功率标记的配套铝面板，每件0.20元。邮购20套（及以下）加收邮费0.60元，超过20套免收邮费。(李海英)
