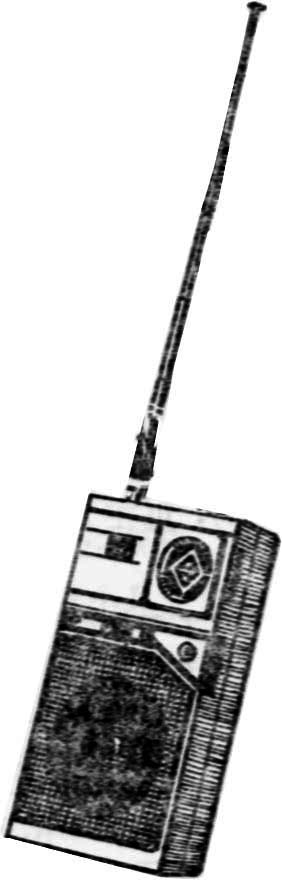

本文介绍一种适合业余制作的AM／FM袖珍收音机。其特点是线路简单，元器件要求不高，调整方便。由于造型美观别致，小巧玲珑（见题头），特别适合旅行携带。为便于读者制作，配合文章函购供应全部元器件及外壳。
原理简介

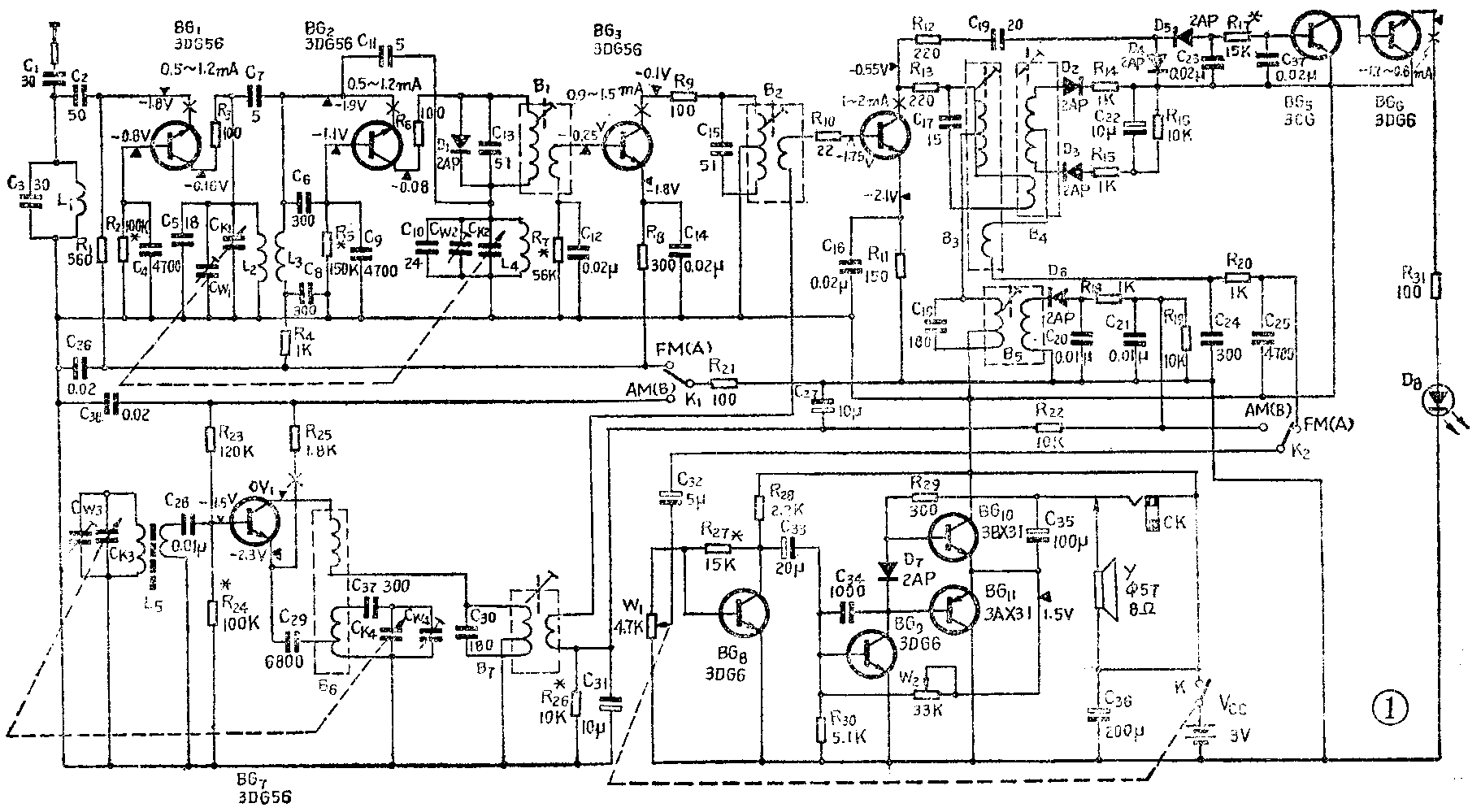

图1是该机原理图。C\(_{1}\)、C2、C\(_{3}\)、L1共同组成调频部分输入电路，C\(_{3}\)、L1谐振于调频段（88～108MHz）的中间频率上。BG\(_{1}\)是超高频放大管，BG2是变频管。BG\(_{3}\)、BG4是调频中放管。可变电容C\(_{k1}\)、Cwl、C\(_{5}\)及L2可调谐于88～108MHz范围内。可变电容C\(_{k2}\)、CW2、C\(_{1}\)0、L4谐振于98.7～118.7MHz。B\(_{1}\)2\(_{3}\)的初级分别与C13、C\(_{15}\)、C17组成的几级中频回路各谐振于10.7MHz中频上。C\(_{ll}\)是反馈电容；C7是耦合电容，使超高频信号通过。L\(_{3}\)、C6、C\(_{8}\)组成10.7MHz陷波器，使外来的10.7MHz干扰信号入地。R1、R\(_{4}\)是BG1、BG\(_{2}\)的射极电阻。R2、R\(_{5}\)是BG1、BG\(_{2}\)的偏置电阻。变频后的10.7MHz中频由B1送入中频放大管BG\(_{3}\)。D1是限幅二极管，信号过强时起稳定作用。BG\(_{4}\)除了担任调频中放外，也是调幅中放。R7、R\(_{26}\)分别是这两级的偏置电阻。R9、R\(_{13}\)起稳定作用，抑制自激。B4、D\(_{2}\)、D3、R\(_{14}\)、R15、R\(_{16}\)、C22共同组成鉴频器。鉴频后得到的音频信号通过R\(_{2}\)0、K2送到低频放大器。BG\(_{7}\)是调幅部分的变频管。CK3、C\(_{W3}\)与L5组成输入回路。B\(_{6}\)是调幅中波段振荡线圈，CW1～C\(_{W4}\)是微调电容器，安装在四连电容器上，可用来调整覆盖及三点统调。变频后的465KHz信号由B7送到BG\(_{4}\)5是调幅中周，其次级与二极管D\(_{6}\)、R18、C\(_{2}\)0、C21组成检波器，检波后的音频信号通过K\(_{2}\)控制，送到音频放大器。D4、D\(_{5}\)、D8、BG\(_{5}\)、BG6及阻容元件共同构成调谐指示电路。当收音机调谐到电台时BG\(_{4}\)集电极交流幅度最大，经D4、D\(_{5}\)倍压检波，得到一个直流电压，开启由BG5、BG\(_{6}\)复合管构成的电子开关，发光二极管D8发光，当亮度最大时表示已调谐好。BG\(_{8}\)～BGll共同构成普通OTL电路。
元件选择及制作
调频部分的高放、变频两级应选用超高频三极管，3DG56、3DG79、3DG80均可使用。调幅部分的变频器及两级中放使用3DG6就可以了。低频部分的BG\(_{6}\)、BG8、BG\(_{9}\)均可使用3DG6，BG10、BG\(_{11}\)可使用3DG12也可使用3DG6，由输出功率大小而定，但应配对。BG5使用3AX型管或3CG型管。D\(_{8}\)使用发光二极管，其余二极管均可用2AP型。电阻全部使用1／8W碳膜电阻。电解电容器尽量使用小型的。其余电容尽量使用瓷片或涤纶的。由于本机有接收调幅调频信号两种功能，所以必须使用四连可变电容。微调电容Cw1～C\(_{w4}\)一般都制作在四连电容内部。为提高调频部分的灵敏度，本机使用小型拉杆天线。调幅部分的输入线圈L5初级绕在普通中波磁棒上。调频中周B\(_{1}\)初级绕16圈，次级2圈；B2初级①②脚10圈，②③脚6圈，次级④⑥脚2圈；B\(_{3}\)①③脚14圈，③⑥脚14圈，②④脚7圈；B4①②脚8圈，②③脚8圈，④⑥脚1圈。调幅部分的B\(_{5}\)①③脚158圈，②③脚72圈，④⑥脚36圈；B7①③脚158圈，②③脚43圈，④⑥脚5圈；B\(_{6}\)是振荡线圈，根据选用的双连电容而定。所有调频部分的中周均采用调杆式，使用φ0.12～φ0.15mm漆包线绕制。调幅中周均用调帽式，使用φ0.07～φ0.09漆包线绕制。L1（3.5圈）、L\(_{2}\)（4圈）、L4（2.5圈）均用φ0.8mm漆包线绕成内径为φ4.5mm的卧式空心线圈。L\(_{3}\)（19圈)用φ0.6mm漆包线绕成内径为φ3.5mm的立式空芯线圈（见图2）。
装配与调试

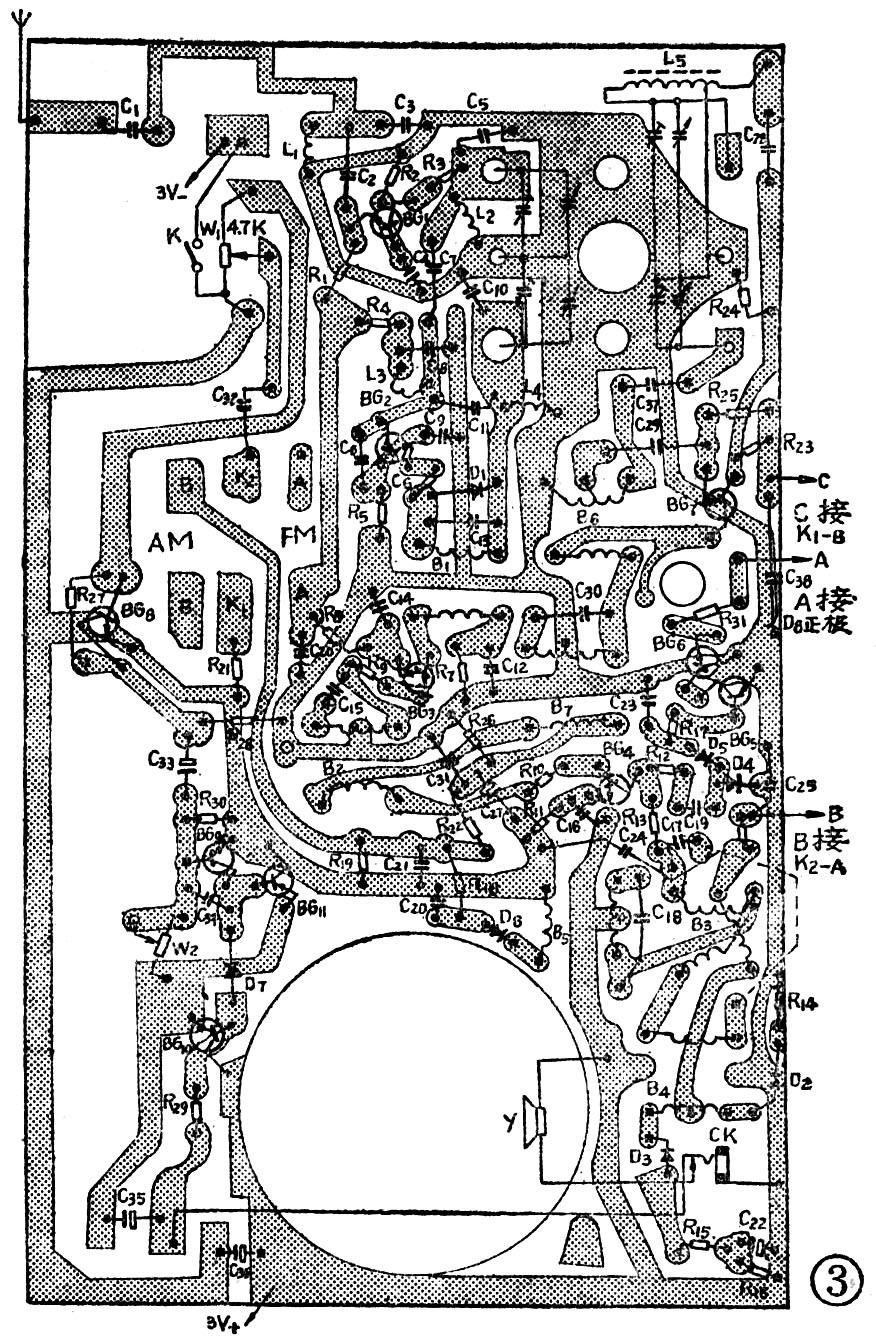

动手装配之前务必仔细检查所有元器件。对三极管和二极管可用万用表测量一下各结正反向电阻，判断管子好坏。管子尽量使用穿透电流小的。仔细检查各电容器有无漏电，凡有漏电的电容一律不可使用。检查电阻阻值是否与标称阻值相符。焊接前将所有元件引线刮净烫锡，并将印板（图3）各焊点处也事先烫锡。准备就绪之后，参考图1、图3装配焊接，每焊一个元件，仔细查对，勿使出错。袖珍机的印制板很小，元件拥挤，因此焊接时烙铁头要磨尖些，还应注意不要与其他焊点错连起来。
各管静态电流均标在图1中，可作调试时参考。BG\(_{1}\)、BG2、BG\(_{3}\)的偏置电阻直接接到电源正极，按图施工，一般勿须调整。低频部分只需调整R27，使中点D的电压为1／2V\(_{cc}\)即可。整机总静态电流收调幅台时不大于10mA收调频台时不大于13mA。交流调试可使用函购的点频信号发生器，也可用本地广播电台作信号源。调试方法以往有许多文章介绍过，这里只简要说明一下：先调AM频段，465KHz中频调整，可先后旋动B5\(_{7}\)的磁帽，使声音最大。覆盖低端时调整B6的滋芯，覆盖高端时调整与振荡连可变电容器相连的C\(_{w4}\)。600KHz统调点调L5在磁棒上的位置，1500KHz统调点调C\(_{w3}\)。
调FM频段时，用点频信号发生器输出10.7MHz中频，调整B\(_{1}\)2\(_{3}\)的磁芯，使输出最大。再调B4磁芯使失真最小，音质最好。然后用点频信号发生器输出88～108MHz信号，调线圈L\(_{1}\)，L2、L\(_{4}\)的匝距或Cw2、C\(_{w1}\)使收音机收到信号并调到声音最大。一般如装配无问题，很容易收到五频道的电视伴音。如收不到台应怀疑FM本振没有起振，检查一下BG2、C\(_{ll}\)等元件是否焊好。(石玉亭 冯石宝)
