具有OTL电路的收音机的修理方法在不少书刊中有介绍，这里只重点谈谈末级烧管的原因和换管后的调试方法。

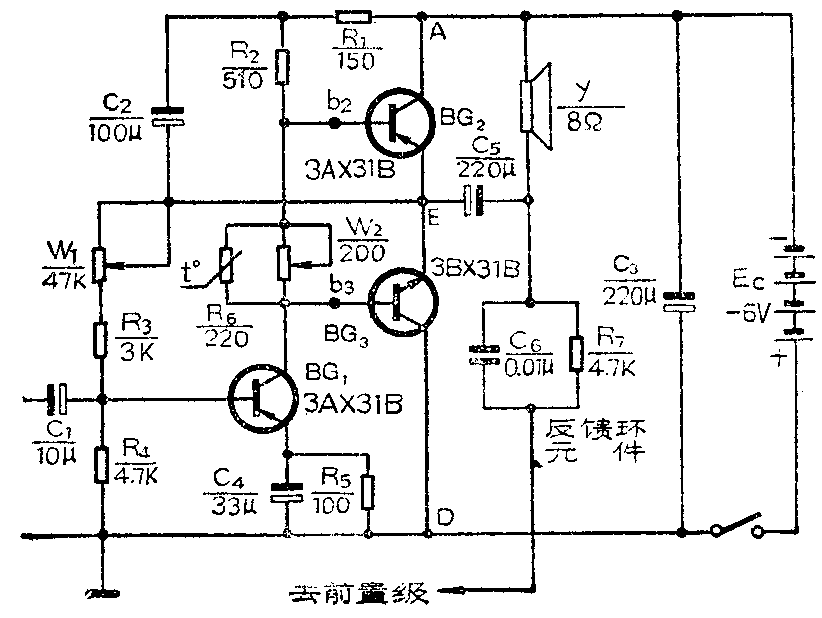

OTL电路（见图）由于前后各管直接耦合，各管直流状态相互制约、相互牵扯，电路中某一部分出了故障就会使各管的偏压（V\(_{be}\)）值改变，各管集电极电流Ic又对V\(_{be}\)的变化十分敏感，所以微小的Vbe变化将会带来巨大的I\(_{c}\)变化。表1列出的一组实验数据是在常温下逐点改变Vbe测出的。由表可见，如果按照手册曲线使锗管的V\(_{be}\)在0.1～0.2伏范围工作，使硅管在0.6～0.7伏范围工作，其集电极电流都很大。这就要求调整偏流电阻时注意使Ic在正常工作范围，而不必拘泥V\(_{be}\)值是否符合手册值。另外，在常温下调整好的工作点Ic随着温度变化也是变化的。从手册中可知V\(_{be}\)的温度系数是-2.4mV／℃，也即在保证Ic不变的情况下温度升高10°时V\(_{be}\)应下降24mV。但是偏置电阻一经调整好，偏压值就是固定的了，这个电压值不会随着管子温度的升高而下降，也就是说Vbe不可能马上降下来，这就会使I\(_{c}\)增大。Ic增大又会使管温上升，若保持I\(_{c}\)不变，Vbe应进一步下降，而V\(_{be}\)是由偏置电阻分压而得到的，不会降低，Vbe不降低I\(_{c}\)就会更加增大，这就形成了一个恶性循环，管子很快烧毁。例如3DG12在同一偏置情况下，对于不同的环境温度，Vbe与I\(_{c}\)的关系如表2所示，可见同是3DG12在10℃时调整偏置电阻使Ic为20mA（此时V\(_{be}\)为0.66V）而温度到30℃时Ic已为29mA，但由于V\(_{be}\)没能及时变为0.63V，所以Ic激增为100mA。表3是30℃时不同的I\(_{c}\)应提供的Vbe。因此要保证功放管在不同温度下正常工作，必须设法保证V\(_{be}\)能随环境温度的升高而自动下降，否则就不可避免地烧毁功放管。图中R6是热敏电阻，其阻值随温度而变化，因而可以自动地调整BG\(_{2}\)、BG3基极的偏压，即使电路中采取了以上措施，调整也应该十分慎重。
表 1
V\(_{be}\)（V） 0.45 0.50 0.58 0.61
3DG12 I\(_{c}\)（mA） 0.5 5.0 50 500
V\(_{be}\)（V） 0.46 0.48 0.53 0.58
3DD6 I\(_{c}\)（mA） 2.0 50 250 600
V\(_{be}\)（V） 0.06 0.13 0.16 0.22
3AD6 I\(_{c}\)(mA) 2.0 20 100 400
表2 3DG12
I\(_{c}\)（mA） 20 29 34 50 100
V\(_{be}\)（V） 0.66 0.63 0.62 0.57 0.52
t℃ 10 30 35 53 75
表3 3DG12 30℃
V\(_{be}\)（V） 0.56 0.60 0.61 0.62 0.63 0.65 0.66
I\(_{c}\)(mA) 1 3 5 10 29 50 100
图中BG\(_{1}\)、BG2、BG\(_{3}\)是直接耦合的，而且偏置电阻是一物多用，例如R1、R\(_{2}\)既是BG1的集电极负载，又是BG\(_{2}\)的上偏置电阻，同时又是BG3偏置电阻的一部分。为了确保管子的安全，修理（换管）之后可分两步调整。
1、先将BG\(_{2}\)、BG3的基极从线路中脱离（用烙铁烫开）。调节W\(_{l}\)及W2使BG\(_{1}\)的Ic为正常值。由于W\(_{2}\)是BG1的负载，调W\(_{1}\)时W2两端电压也在变化，因此必须同时调W\(_{2}\)使其两端电压等于或小于0.1伏。然后再接入BG2、BG\(_{3}\)的基极。
2．接入BG\(_{2}\)、BG3的基极之后再反复调整W\(_{1}\)、W2，用万用表（直流档）监视中点电压（即V\(_{DE}\)）应等于1／2Ec，并且V\(_{b2、b3}\)（即BG2、BG\(_{3}\)两基极之间的电压）要等于或小于0.1伏，而Ic2=I\(_{c3}\)≤1～5mA（或说明书中所规定的数值）。调整时还应注意R6与W\(_{2}\)并联电路不得同时开路。
由于收音机使用时的环境温度变化量一般不会大于25°，因此V\(_{be}\)的变化量也就不会超出65mV，所以调整附图所示的互补电路时，夏季可调到说明书规定电流值的2／3，冬季可调到规定电流值的1／4～1/5。或按说明书中正常的Ic数值调整，然后测出此时的V\(_{b2·b3}\)（BG2、BG\(_{3}\)之间的电压），在此基础上，调整W2使之再减小60～70mV。这样就可以避免由于温度变化引起的烧管问题。R\(_{6}\)及D1、D\(_{2}\)等热敏元件应尽量靠近图1中的BG2、BG\(_{3}\)。如能将热敏元件紧贴在功放管的管壳上则效果更佳。
调整OTL电路的另一个注意事项是热平衡问题。如果机器一接通马上动手调W\(_{1}\)、W2，如果中点电压等于1／2E\(_{c}\)就算调好，那么工作几分钟之后仍旧会出现烧管问题。这是由于功放管没有达到热平衡就停止调试的原因。前已述及功放管Vbe随着管温上升而应下降，如不及时将偏置电压调整到所需数值，由于功放管流过电流而引起的管温上升必然会进一步使I\(_{c}\)增加，使管温更加提高，几分钟之内就会使功放管烧毁。所以调试时必须将万用表（直流电压档）接在图1的E、D两点，并同时测量功放管电流，及时反复调整W1、W\(_{2}\)，使VED=1／2E\(_{c}\)、Ic=1～5mA ，经过15～20分钟达到热平衡才可将线路整理好，装入机壳。这样调整后的机器就能长时间安全工作了。（高永）
