在第一个实验中，我们动手制作了一个电子峰鸣器，能发出“嘟……”的响声。现在，电路中增加几个元件，做一个“触摸蜂鸣器”，用手一摸极板，蜂鸣器就发出音响，手一离开，声音就停止。
一、实验目的
（1）练习看懂电路原理图。（2）学习最基本的晶体管开关电路。（3）了解人体电阻的知识。
二、实验材料

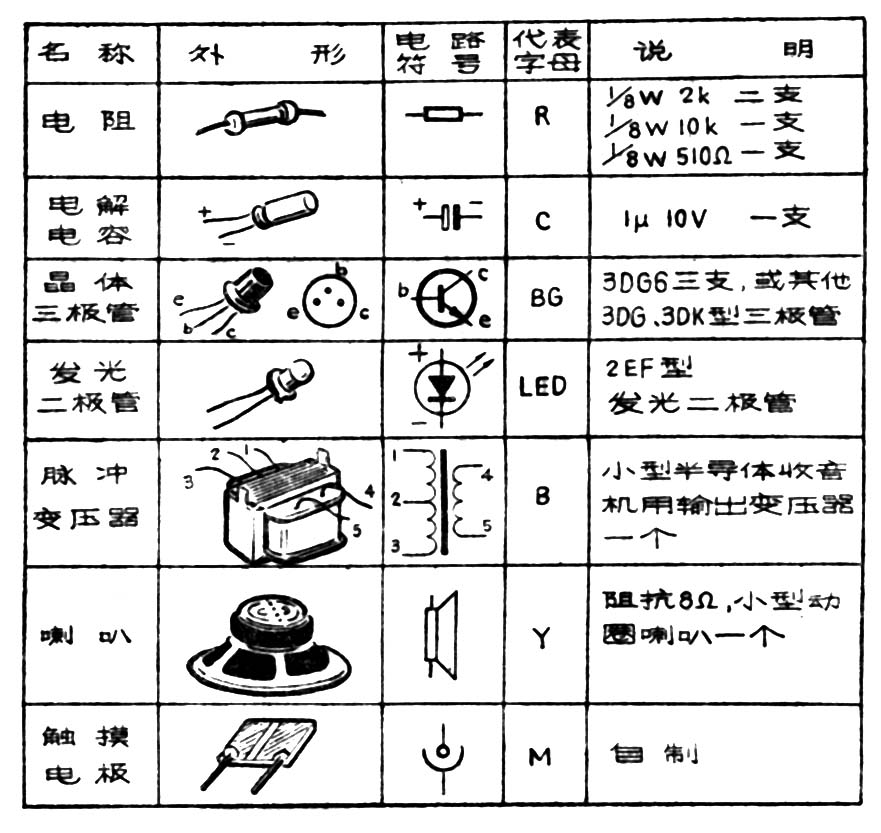

这个实验所用的元器件见表1。在以后的实验中，我们要多次用到发光二极管这个器件。这里简单介绍一下它的性能和使用时应注意的问题。半导体发光二极管是一种把电能转换成光能的半导体器件。象一般的小灯泡一样，给它通以一定的电流，它就发光。但和小灯泡相比较，发光二极管没有发热的灯丝，而且工作电流很小，只要几毫安就能点亮。在电子设备中，常用发光管来作信号显示灯。采用不同的半导体材料，可以制成发光颜色不同的管子，常见的有发红、绿、黄、红外光的发光管。
发光二极管的两根引线有正、负极之分，使用时要正向连接。即发光管的正极要同电源的正极相连，负极要和电源负极相连。引线的正、负极性可以用万用表检测。如图1所示那样，使用万用表的×IK档测量发光二极管的电阻。图中接法显示的正向电阻读数应为100KΩ左右。这时黑表笔所接引线为发光管的正极，红表笔所连的是负极。如果调换表笔的位置，测量发光二极管的反向电阻，由于阻值极大，通常看不出表针偏转。
实验使用的触摸极板需要自制。找一块1厘米见方的敷铜板，中间用小刀刻去一条铜皮，使铜皮分为相互绝缘的两个部分，分别焊出两根引线（见上表）。使用时手指同时和两片铜皮接触，人体电阻便通过它接到电路里。

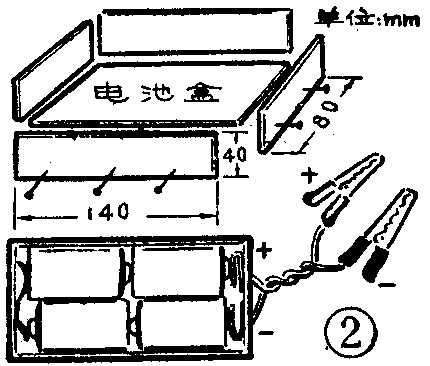

为了实验方便，我们最好做一个电池盒。找几块三合板，按图2所示尺寸裁好，用胶粘成盒子，接缝的地方最好用大头针钉住。盒子两端装上用弹性好的铜皮做成的电极。电池盒引线上焊两个鳄鱼夹，用来在实验中接通或切断电源。使用时四节电池要串联装在盒内。
三、实验步骤
在着手实验前，要把各元件引线套上套管，弯好上锡待用。

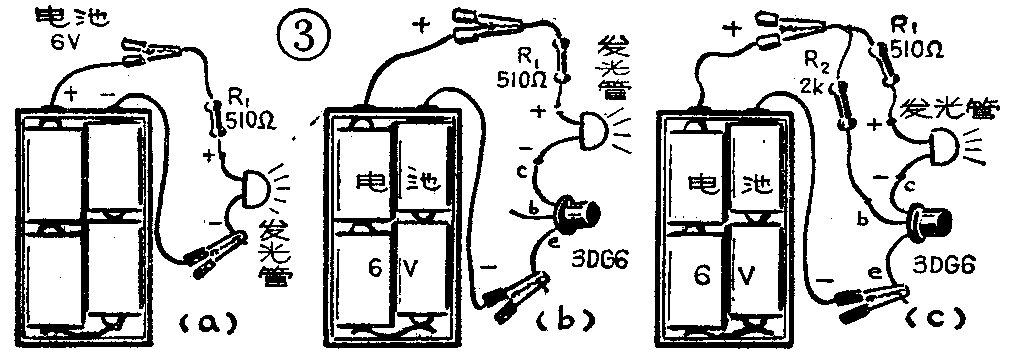

1、了解晶体三极管的开关特性。按照图3a所示把电路接好。发光管发光。电路中R\(_{1}\)是保护电阻，防止发光管因电流过大而烧毁。改变R1的阻值，可使发光亮度发生变化。一般的发光管工作电流在5～30毫安之间。
接着，按照图3（b）在电路中接入三极管，发光管就熄灭了，说明这时三极管c．e两极间不导通，相当于一个处在“关断”位置的开关。
最后如图3（c）所示，接上电阻R\(_{2}\)后，发光管就发光。这是因为接上R2后，在三极管基极加上一个较大的正向电压（一般叫偏压），这时集电极与发射极之间就有较大电流流过，集电极与发射极之间的电阻变得很小（只有数欧姆或数十欧姆），相当于开关处在“接通”位置，因此发光管重新发光。我们把三极管e、c两极接通状态称晶体管“导通”，把e、c两极不通的状态称晶体管“截止”。这里，三极管的作用和一个开关是相似的。所以说三极管具有“开关特性”。在实际电路中晶体管开关不采用人工通、断电阻的方法控制，而是由电信号来控制。
图3a、b、c是实物图。我们用一些符号来代替各种元器件，这样就可画出与实物图对应的电路图。如图4就是图3c对应的电路图。这种电路图画起来方便，看起来清楚，在实际工作中普遍应用。初学者一定要学习看懂它。
我们在图4基础上做第二个实验。按图5电路焊上三极管BG\(_{2}\)，并在基极焊上10K电阻。我们会看到，电源接通后，再将①、②两点连通，发光管熄灭；如①、②两点断开，发光管即发光。反复试验几次，结果一样。这是因为①、②两点连通时，BG2管导通，此管c、e极之间电阻变得很小，因此c、e之间电压很低，即集电极c点的电位极低，而BG\(_{1}\)管的基极正好接在BG2管的集电极c上，因此BG\(_{1}\)的基极电位也降低，BG1管截止，发光管熄灭；当①、②点断开时，BG\(_{2}\)管截止，此管c．e之间电阻变大，c、e之间电压升高，集电极C电位升高。使BG1管得到较大的基极电流，管子导通，发光管发亮。实际上图5电路是把两个晶体管开关接在一起，和前面说的由R\(_{2}\)控制BG1管的道理一样，接不接R\(_{3}\)就能控制晶体管BG2是否导通，再由BG\(_{2}\)来控制晶体管BG1导通或截止，从而使发光管亮或灭。
2、触摸蜂鸣器实验

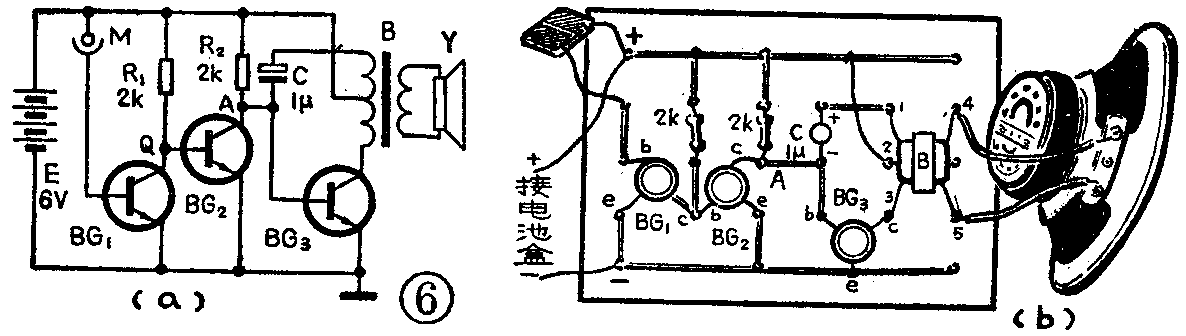

在实验线路板上按图6将电路焊好。BG\(_{2}\)管的集电极暂时从A点断开。这时由BG3等组成的电路正是个“电子蜂鸣器”，接上电源，喇叭里就会发出声音。
将BG\(_{2}\)的C极焊上，声音停止。我们把手指按在“触摸电极”上，喇叭又会发出声音，手一离开，声响停止，就象个报警器一样。由于不同环境下人的手指电阻也会不同。如果喇叭不能报警，可将手指弄湿，以减小电阻，增加电路灵敏度。
四、电路原理
图6电路中BG\(_{3}\)所组成的间歇振荡器与实验一中完全一样。它受到由触摸电极、BG1、BG\(_{2}\)组成的触摸开关电路控制。当手指不摸M开关时，BG1管处于截止状态，集电极C，即图中Q点是高电位。BG\(_{2}\)管的基极接在Q点，因此BG2处在导通状态，此管集电极即图中A点电位降低，而BG\(_{3}\)的基极接在A点上，因此振荡器不工作。用手摸电极M时，相当接入一个几十千欧的电阻，BG1管导通，Q点电位下降，BG\(_{2}\)管就截止。BG3管基极电位恢复正常，振荡器工作，喇叭发出声响。
五、动脑筋
1、用什么方法能把这个蜂鸣器改为平时有声音，触摸极板时停止发声呢？

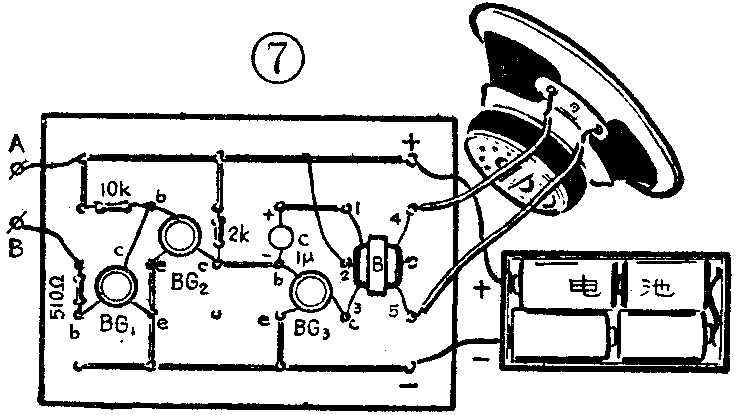

2、请把图7的实体图改画成电路图，并分析电路的工作情况。（陈鹏飞 王友文）
