谈谈电波干扰

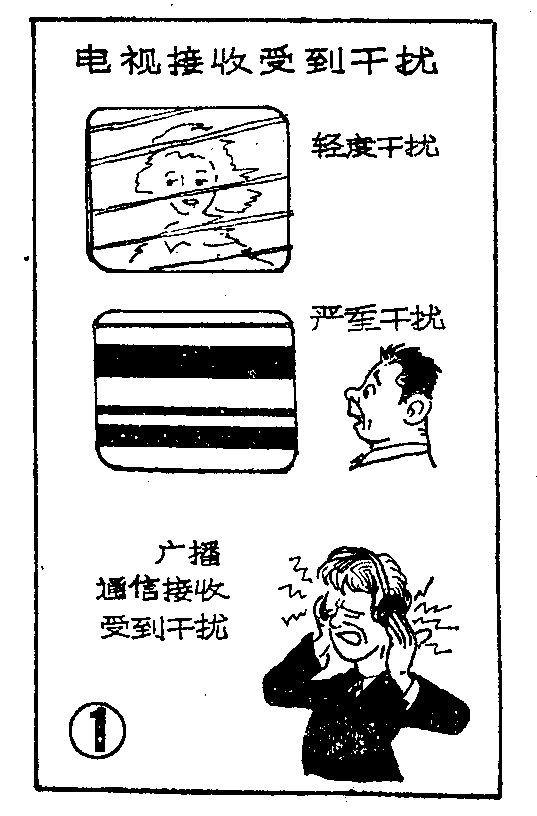

收音机、电视机等无线电接收设备，经常会受到干扰，出现串台、杂音、图象被破坏等现象（图1）；无线电爱好者在业余电台进行工作时，也常常受到干扰，例如耳机中出现噪声、电报记录器在纸带上记下杂乱的波纹等，影响接收机的正常工作。

对接收信号的干扰可分为内部干扰与外部干扰两大类。内部干扰主要指接收机的内部噪声。外部干扰包括电台干扰、工业干扰、天电干扰等，统称为电波干扰。在这一讲里简单谈谈电波干扰产生的原因和防止的办法。

电波干扰产生的原因是多种多样的，大体上有以下几个方面。

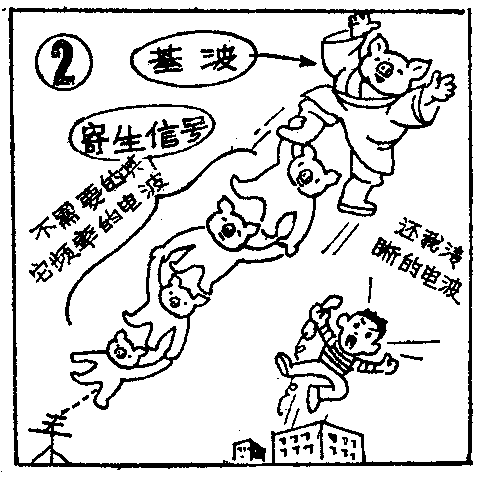

1．由于发射机的质量不好或发射机没有调整好造成的干扰（图2）。

理想的发射机发射出去的电磁波，除了被有用信号调制的载波（基波）外，不含有任何其它的频率成分。实际上，在发射机电路工作正常、调整良好的情况下，几乎不会产生那些不需要的其它频率的电磁波（称为寄生信号）。但是，如果调整不良，或电路中有寄生高频振荡时，发射出去的电磁波中就会携带有寄生信号了。当寄生信号的频率与要接收的信号的频率接近时，就会产生声音混杂、图象紊乱等电波干扰现象。

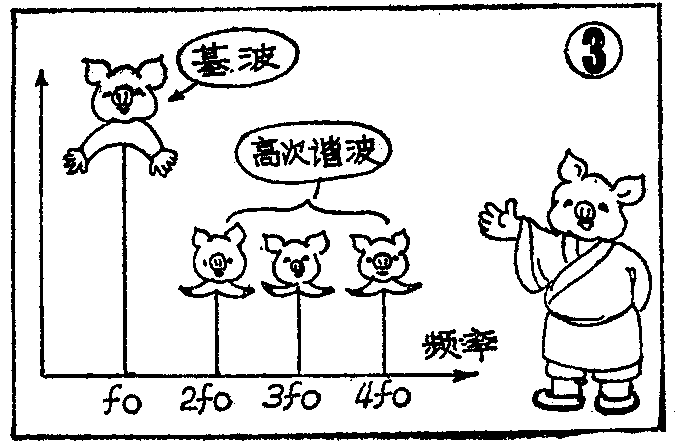

寄生高频振荡的频率，可能和发射机的基波频率相接近；也可能是基波频率的整倍数叫做高次谐波哥生信号（图3）。

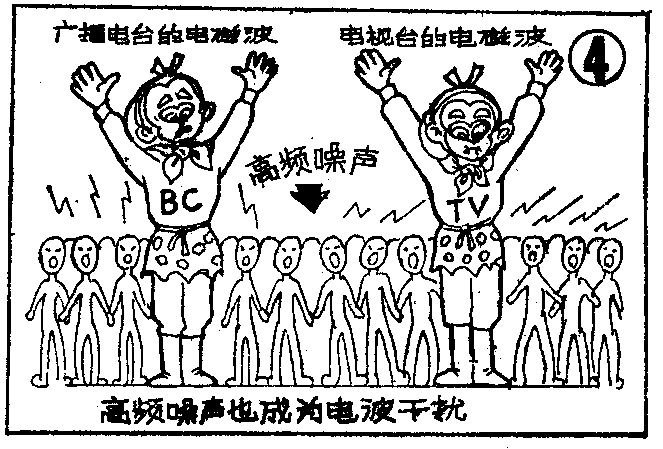

2．各种电气设备产生的高频噪声工业干扰（图4）。

电疗设备、高频电炉等电气设备，以及某些工业设备中的电流连续地在瞬间急剧变化，由它们产生的高频电磁场也会以电磁波的形式发送出去，成为对接收机的噪声干扰。

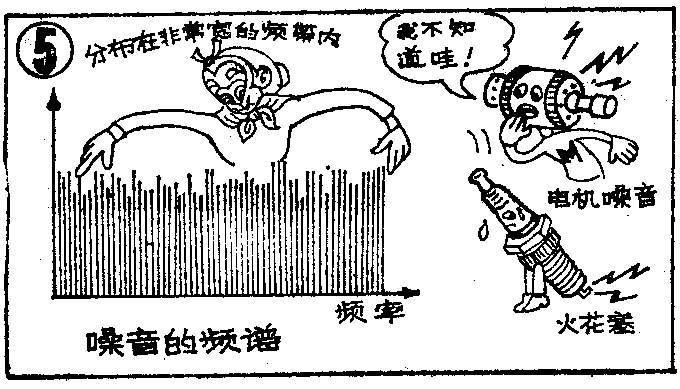

工业干扰噪声频率，分布在非常宽的频带范围内（见图5），对各种接收机都会产生干扰。人们常遇到的产生这种噪声的设备或装置有火花塞、电焊机、直流电动机等。

3．大气层内各种天然的电磁现象所引起的电磁波，会干扰正常无线电信号的接收，这种干扰称为天电干扰。

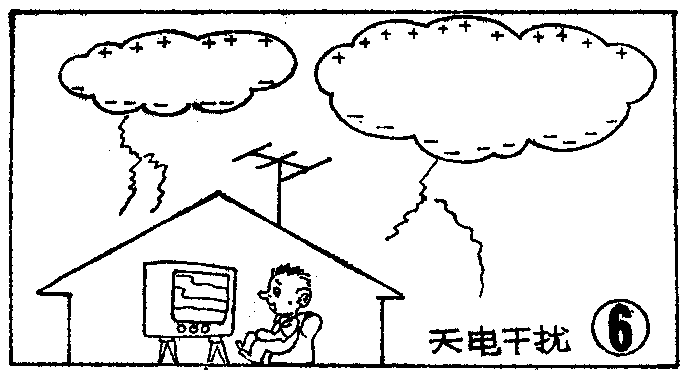

自然界的雷电现象，是天电干扰的主要来源（图6）。雷电是带电的云层与地之间或两块带电云层之间异常强烈的放电现象，它会引起强烈的电磁辐射，造成干扰。此外，大气层电离程度变化所引起的电磁辐射，以及风沙、雪花等带电微粒碰撞接收天线等等，也都会形成天电干扰。

4．接收机的性能不良引入的干扰。

（1）邻近波道干扰：如果接收机的选择性较差，即选择要接收的主信号和抑制干扰的能力较差，在收听立信号时，其它频率相近的信号也会同时收听到，若用调谐旋钮将主信号调偏时，干扰信号仍然存在，这类干扰称为邻近波道干扰。

（2）交叉调制干扰：一个已调制的干扰信号与主信号同时作用于接收机，由于接收机中高放电路或变频器的非线性作用，主信号的载波会受到干扰信号振幅变化的调制，输出的主信号载波中，除了原来的主信号外还附带了干扰信号，好像干扰的调制信号转移到主信号的载波上去了，形成所谓交叉调制，由此造成的干扰，称为交叉调制干扰。这时，接收机中往往会听到这两种信号混合的声音（图7）。

（3）超外差式接收机中由于采用了变频器，还会产生镜像干扰、中频干扰和组合频率干扰等。

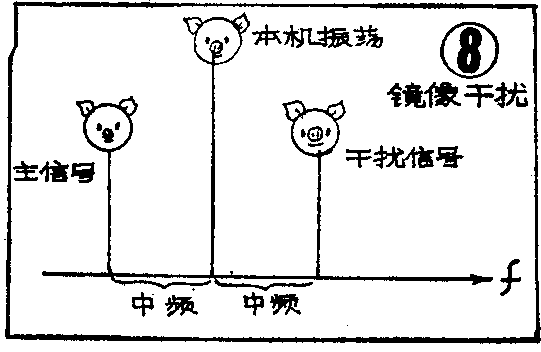

在接收机刻度盘的同一位置上，同时收听到两个不同频率的电台，其中一个是我们想要收听的主信号，它的频率和刻度盘指示相同，另一个是频率比刻度盘指示高两倍中频的干扰信号。主信号频率比本机振荡频率低一个中频，而干扰信号的频率恰好比本机振荡频率高一个中频（图8），这种干扰占据了主信号在镜子中的影像的位置，所以叫它做镜像干扰。

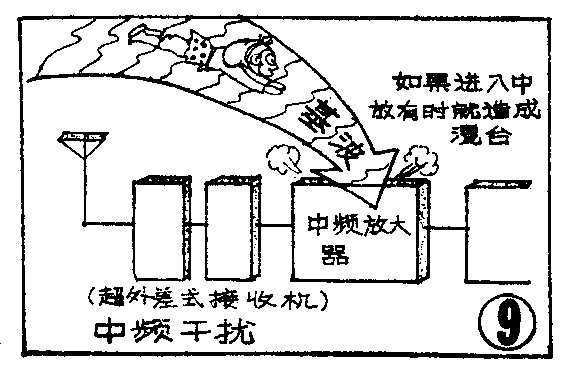

如果某一干扰信号的基波频率或谐波频率等于或接近于接收机的中频频率，当它窜入接收机的中频放大器后，就会被以后各级充分放大，造成混台干扰，这种干扰称为中频干扰（图9）。

如果信号的谐波成分与本机振荡的谐波成分，经变频器后所产生的组合频率，等于或接近于中频，这些组合频率分量也会进入中频放大器，造成啸声干扰，这种干扰称为组台频率干扰。

除了以上所讲的之外，还有由于无线电波从发射机到接收机之间的正常传播条件遭到破坏而引起的干扰，例如衰落现象等。

如果电波干扰的来源是发射机发射的电磁波携带了寄生信号，那么，就需要重新调整发射机，消除寄生频率成分。

对于有可能产生高频噪声的装置，要想办法采用屏蔽措施，使高频电磁波不致泄漏到外面来。

对于接收机性能不好而引入的干扰，一方面应当提高接收机输入电路的选择性，削弱干扰信号的振幅；另一方面高放管及变频管应当选用适当的管子和合适的工作点，减小管子所产生的非线性失真。

为了抑制天电干扰，可设法减弱进入接收机的干扰的强度。例如采用定向天线，削弱来自其它方向的干扰；提高接收机的工作频率；提高接收机的频率选择性等。

根据接收机工作条件的不同，分清这些干扰中哪些是主要的．哪些是次要的，然后采取相应的措施，才能对症下药，把干扰抑制掉。（张晋纯 宋东生编译）
