在饭店和剧院等场所，常装有空调冷冻设备，这类设备如果未开冷却水就开机，或是中途停水，就可能发生烧坏电机、缸盖飞出以至爆炸事故。为了避免这些事故的发生，我们利用电接点压力表制成安全装置，以保证空调冷冻设备正常运行。
这种安全装置主要用YX－150电接点压力表（量程0～10kg／cm\(^{2}\)）和CJ10-20／220V交流接触器组成，简单易行，造价低廉。
工作原理
空调冷冻设备分回水无压式和回水有压式两种，两种的安全装置安装方法略有不同，现分述如下：

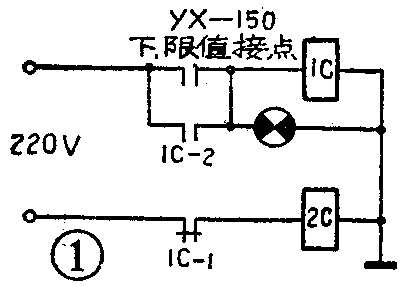

1．回水无压式。图1为回水无压式空调冷冻设备的安全装置连接电路。YX－150电接点压力表装在冷却水进水阀门后面。交流接触器1C的线圈通过电接点压力表的下限接点与220V电源相连接。电接点压力表的下限值调定在0.5kg/cm\(^{2}\)，如调得过高，会使制冷机常停机，特别在夏季用水高峰时，水压不稳定，更容易发生常停机的现象。如调得过低，则起不到保护作用。
当正常工作时，220V电源经过1C\(_{-}\)1常闭接点，使2C制冷机接触器线圈接通电源，制冷机工作。
由于各种原因（如水管断裂、错关阀门、施工损坏等）发生停水事故，当水压下降到小于0.5kg／cm\(^{2}\)时，YX－150电接点压力表上的（常开接点）下限值接点闭合，接通电源使安全接触器1C工作。1C的常闭接点1C\(_{—1}\)打开，从而断开制冷机接触器2C的电源，使制冷机自动停机，信号灯亮，这样就可以防止中途停水造成的事故。
为了防止水压回升时，水压只在0.5kg/cm\(^{2}\)的上下摆动，造成制冷机频繁开停对机器有损，所以用1C\(_{-}\)2接点自保。只有等水压完全恢复正常时，才能重新开机。
开机时，如果忘记先开冷却水，水压肯定小于0.5kg／cm\(^{2}\)，通电后YX－150电接点压力表的下限值接点闭合使1C工作，常闭接点1C\(_{＿1}\)打开，从而断开制冷机接触器2C的电源，使制冷机不能启动，同时信号灯亮，提醒操作者，必须先开冷却水，再接通电源，才能开启制冷机。这样就防止了因为未开冷却水而引起的烧坏电机、缸盖飞出和制冷机爆炸等事故的发生。
2．有的饭店里，空调机和大型离心式制冷机合用冷却塔进行冷却水循环，空调机的回水管和离心式制冷机的回水管互相沟通，因此，回水压力是个变量。YX－150电接点压力表应装在冷却水进水阀门之后或回水阀门之前。

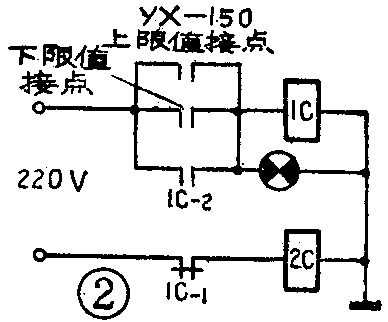

图2为回水有压时的安全装置连接电路。它比回水无压式多用了一对YX－150电接点压力表的上限值接点。电接点压力表的上限值和下限值应调定在什么数值较为合适呢？下面举一例来说明。
关掉进水阀门，水压下降到1.3kg／cm\(^{2}\)，确定1.3kg／cm2为下限值。可起到以下保护作用：（1）未开水泵时不能启动制冷机；（2）中途停水时，制冷机自动停机；（3）误关进水阀门时，不能启动制冷机（或自动停机）。
打开进水阀门，关掉回水阀门，水压上升到2.3kg／cm\(^{2}\)，确定2.3kg／cm2为上限值。可起到以下保护作用：(1）误关回水阀门时，制冷机不能启动（或自动停机）；（2）保护冷凝器不会超压损坏（冷凝器边盖受压不得大于6kg／cm\(^{2}\)）。
电接点压力表上、下限值接点和安全接触器的工作原理与回水无压式相似，不再重复。(高永生)
