由南斯拉夫业余无线电爱好者YU3BA电台设计并在南斯拉夫流行使用的测向机，电路简单，稳定性好，操作方便，并能满足竞赛要求，现介绍给我国广大无线电测向爱好者，以便借鉴。
电路特点

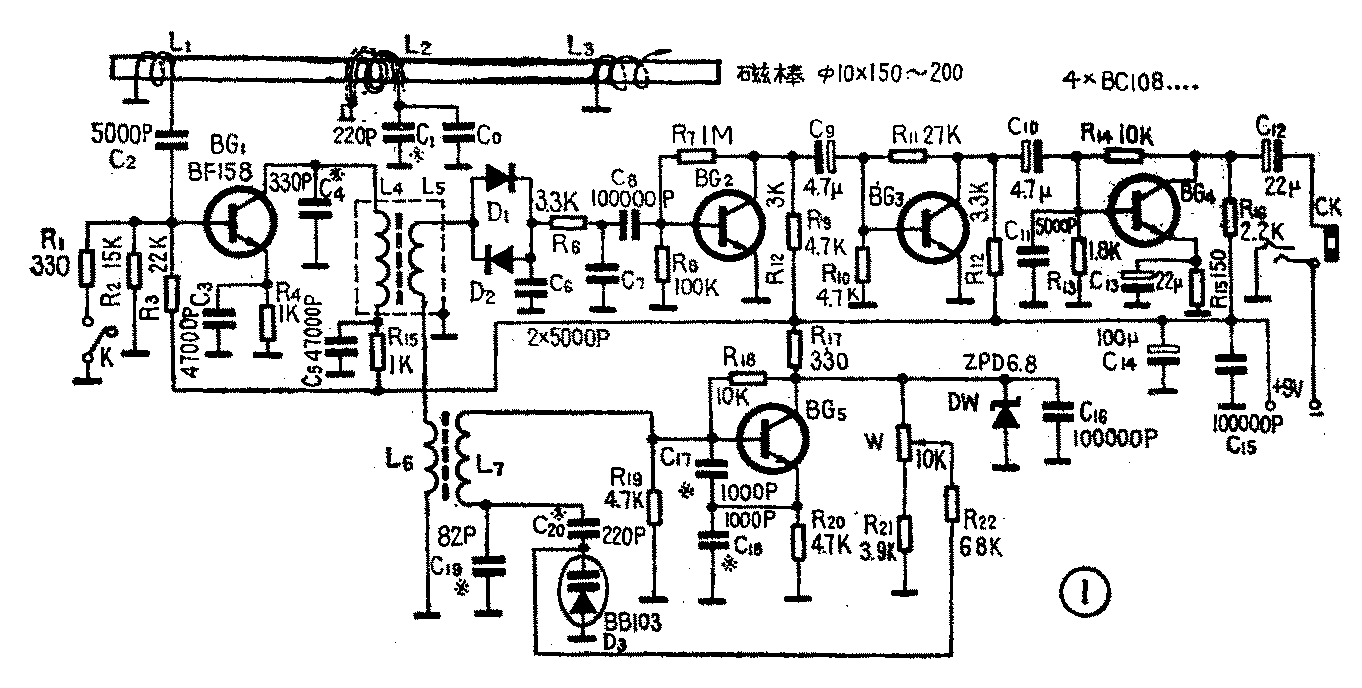

整机电路见图1，它是由高放（BG\(_{1}\)）、振荡器（BG5）、混频器（D\(_{1}\)、D2）和三级低放（BG\(_{2}\)～BG4）组成的。
从图中可以看出，高频信号通过L\(_{2}\)、C1、C\(_{0}\) 组成的天线谐振回路，耦合至L1经C\(_{2}\)加至高放管基极，放大后再经L5加到混频器。L\(_{4}\)、C4组成高放调谐回路。由于选取天线谐振回路调谐于3.6MHz，高放调谐回路调谐于3.5MHz，所以使整个高频谐振曲线出现两个峰点，以保证测向机的通频带。K为近区衰减开关，当K接R\(_{1}\)时，BG1的基极通过R\(_{1}\)、K接地，使高频增益衰减30分贝；如R1阻值减小到零，高频衰减可达50分贝，此时整机约有40分贝左右的增益，以保证测向机在离隐蔽台几米内还能分辨方向。当K置空档时，整机增益可达80～90分贝。
振荡器采用改进型电容三点式振荡电路，振荡回路由C\(_{17}\)～C20、L\(_{7}\)等组成，振荡频率约为所接收信号频率的一半，即1.75～1.8MHz，以便利用振荡频率的二次谐波与信号频率进行混频，而不要工作在3.5～3.6MHz，或1.166～1.2MHz，否则混频后就无信号输出。振荡器采用电调谐，通过10K电位器W改变加到变容二极管D4上的电压从而改变它的容量，达到改变振荡频率的目的，使频率在1.74～1.81MHz范围内变化。若想获取更大的频率变化范围，可用变化范围大的变容二极管或者采取其它方法，如减小R21、增大C\(_{2}\)0；或减小R19、加大L\(_{7}\)等方法。为提高频率稳定度，由稳压管DW对振荡级的供电电源进行稳压，因此，当电源电压下降40％时，仍可正常工作。采用温度系数小的振荡电容，在温度超过40℃时，振荡器频率变化的绝对值在2～3KHz。
振荡信号经L\(_{8}\)输出给混频器。混频器由两只反向并接的二极管组成，具有噪声低（特别是工作在超高频情况下）、振荡频率可比信号频率低一半的优点。调本振级的振荡频率，使高放级输出的信号与振荡器输出的信号频率相差1KHz，经混频器后便可获得此1KHz的音频信号。此音频信号经BG2～BG\(_{4}\)等组成的三级低频放大器放大后，由耳机发出声音。考虑到使用中信号强弱变化悬殊，为使从天线到耳机的整个电路均保持较好的线性增益，除在输入端设置近区衰减开关外，耳机还应与末级晶体管的输出阻抗相匹配。若使用低阻抗耳机，就应配备低频变压器，否则所用耳机阻抗最小应为500欧。
本机未设置增益调节电位器，只适合在一定发射强度的情况下工作。
本机不需要外装直立天线，而是在磁性天线上多绕一个辅助线圈L\(_{3}\)，L3一端接地，另一端固定在机壳的螺钉上。当需判别单向时，可用手指去触摸此螺钉，以人体来代替直立天线，这样也可获得单方向的方向图。但是，方向图的最大值与最小值不在一条直线上，而有一个角度偏差，这在使用中很快就会熟悉和掌握的。
元器件选择与制作
晶体管BG\(_{1}\)用BF158，它是硅NPN管，PCM为200mW，f\(_{T}\)为800MHz，可用国产管3DG44A代用。BG2～BG\(_{5}\)用BC108，硅NPN管，PCM为260mW，f\(_{T}\)为150MHz，可用国产管3DG120A。二极管D1、D\(_{2}\)可用硅管或锗管，使用锗二极管时，因需要的振荡电压低，可减少对其它部件的有害辐射。图中DW稳压值为6.8伏，可用稳压值相当的国产管代用。变容管D3可用容量大于20微微法的国产管代替。高频电路中的电容如C\(_{1}\)、C0、C\(_{4}\)、C17～C\(_{2}\)0均应采用高频瓷介电容或聚苯乙烯电容，以增强稳定性；对其它电容无特殊要求。全部电阻采用1/8～1/4瓦小型电阻。

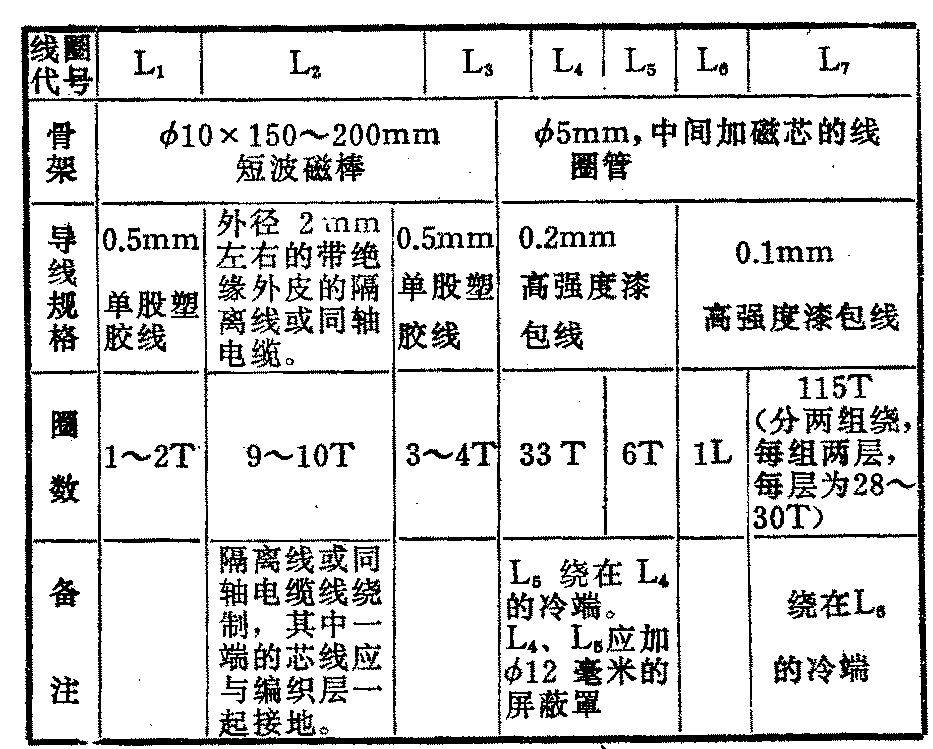

所有线圈均密绕，数据见上表。

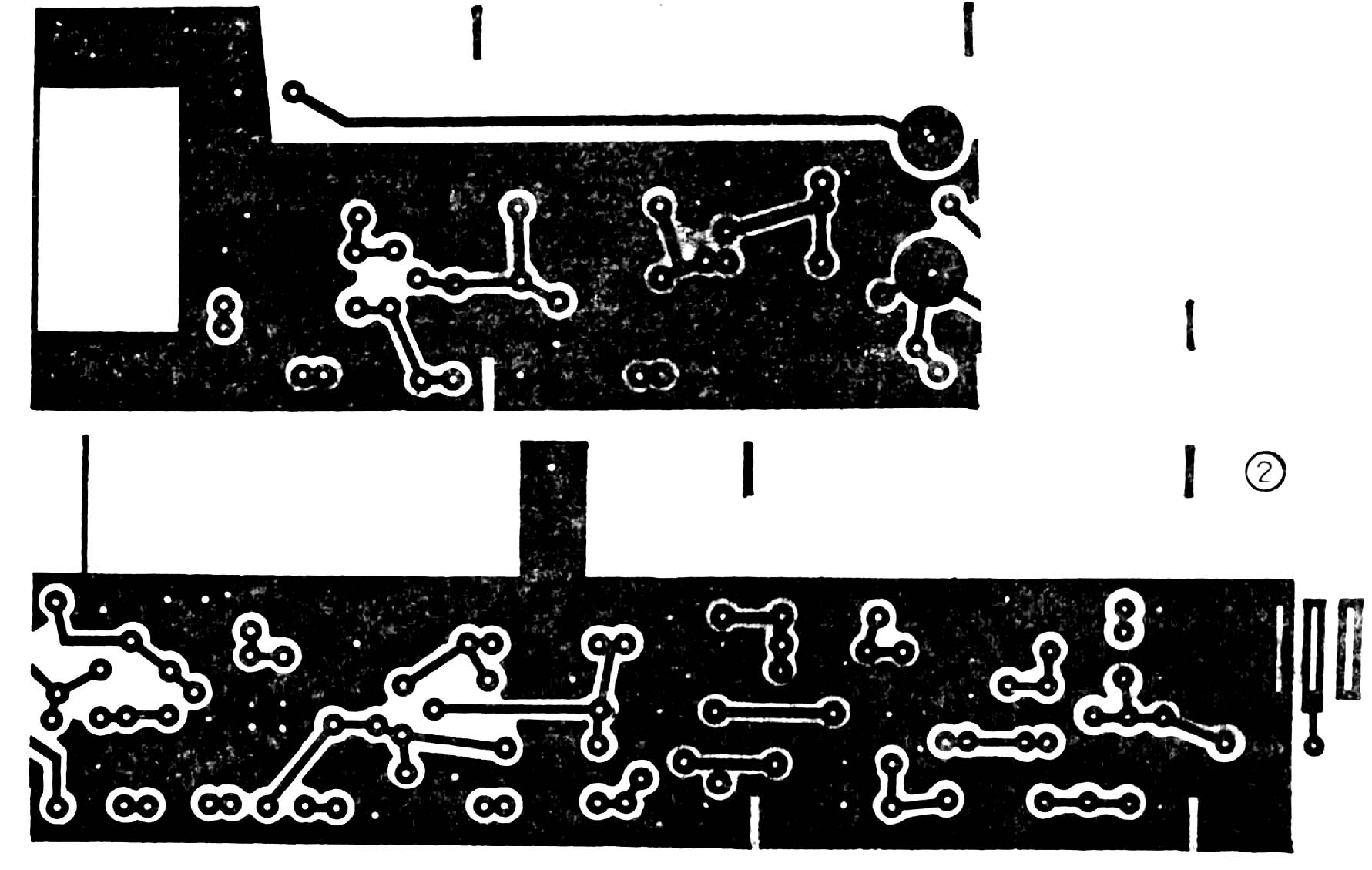

调整与安装
本机电路已经多次试验，比较成熟，只要按图示数值安装，即可工作，不需进行调整。但当试验测向机方向性等性能时，不可在室内进行，否则，将产生误差。

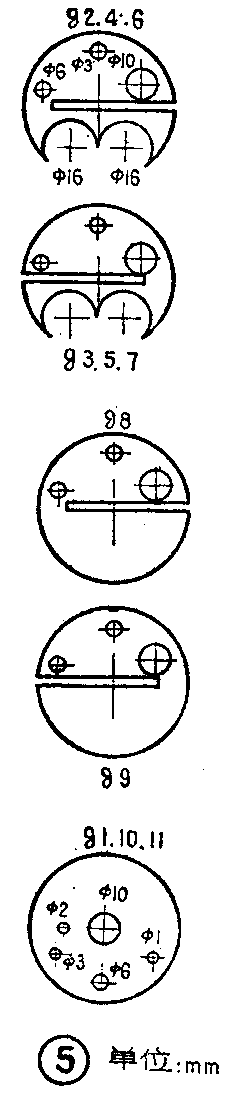

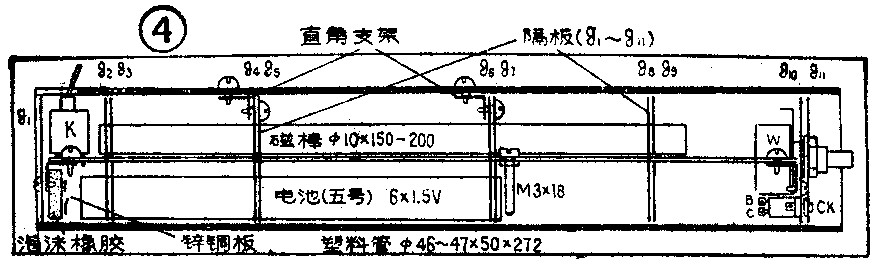

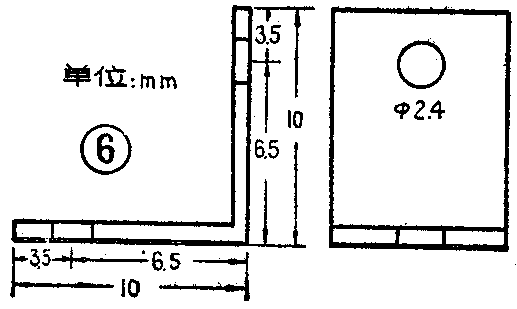

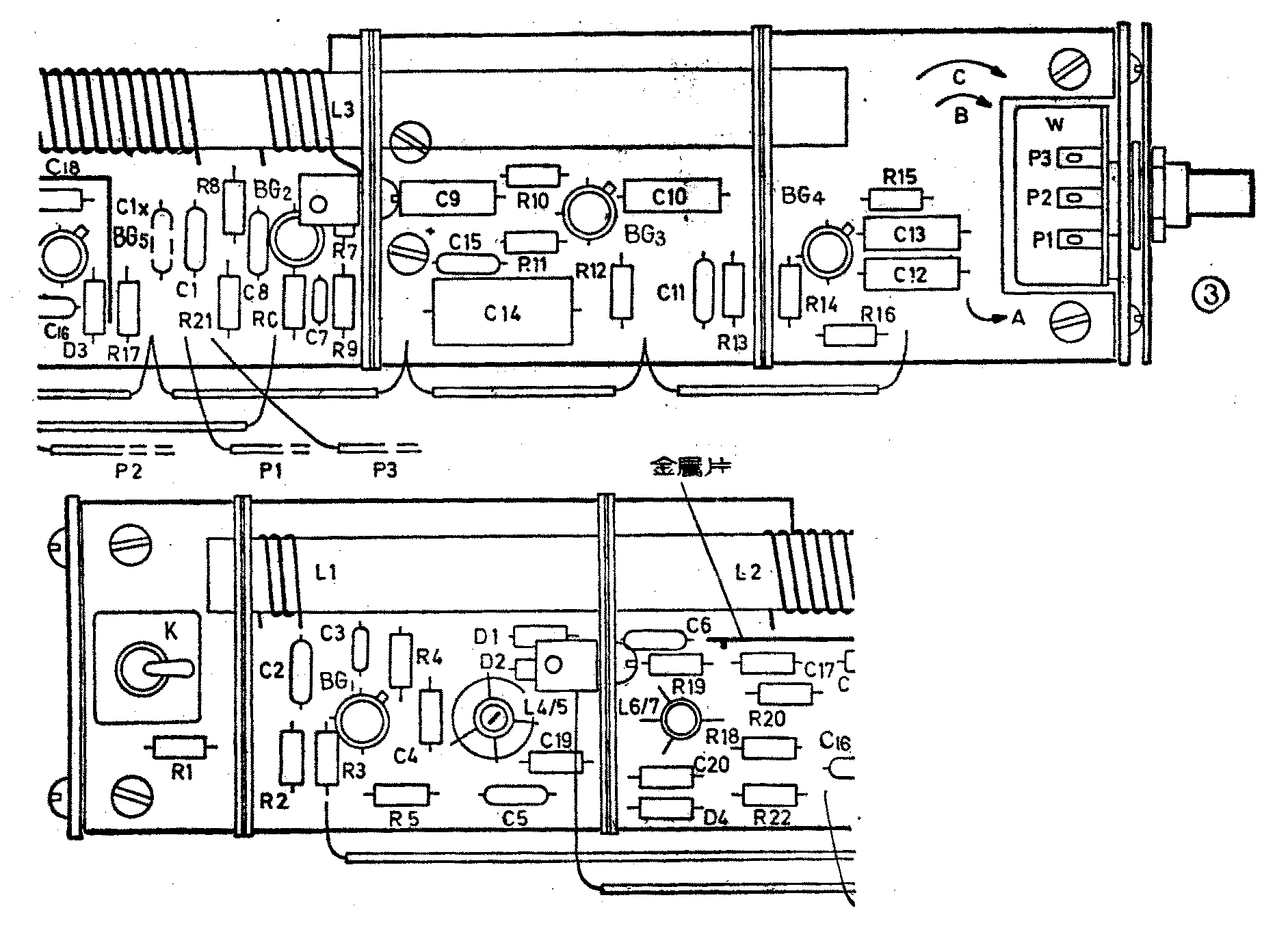

整机结构示意图见图4，各零部件均安装在内径46～47毫米、外径50毫米、长272毫米的既轻便又坚固的塑料管内，内分许多个格子，由1.5～2毫米的圆形胶木隔板或其它绝缘板隔开，并通过胶木板上的螺钉与圆筒外壳固定，以减小谐波辐射。各隔板g\(_{1}\)～g11加工尺寸和固定隔板的直角架加工尺寸见图5、图6、在g\(_{1}\)板与接触电池的锌铜板（0.5mm厚）间贴有一块26（长）×15（宽）×6～7（厚）毫米的泡沫橡胶，依靠它的弹性，使电池接触良好。近区衰减开关K焊接在印制板上。

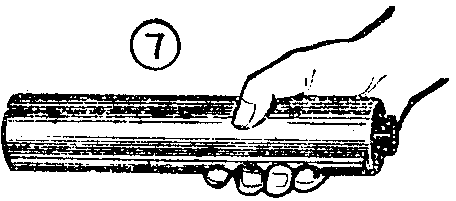

安装好的测向机外形参见图7。

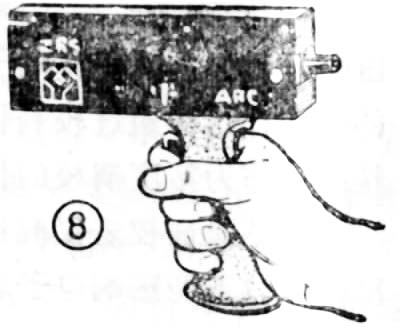

测向机外形还可以作成其它形状，如国外流行的手枪式，见图8，其直立天线也是用人体代替，触摸接点位于手握的食指部位。
为了辨别方向，在测向机上安装指北针，其位置要选择在离磁性天线较远的部位，以避免磁棒的磁场干扰磁针指示，造成误差。制作质量较高的测向机时，还应适当考虑到防雨性能。（陈惠琼）
