近年来，无论是国产还是进口的集成电路黑白电视机中（如牡丹314H8C、昆仑B319、三洋12－T280U1等）采用三块集成电路的比较常见，其中场扫描电路使用的是μPC1031H2集成块。
μPC1031H2是带有散热片的10脚单列直插式塑料封装场扫描专用集成电路。其特点是：工作电压范围宽（9～18）V，便于调整同步引入范围和回扫脉冲宽度，需要的外部元件少。它包括场同步、场振荡、锯齿波形成、场输出以及场回扫脉冲箝位等电路。内部等效电路如图1所示。下面分别介绍各部分的工作原理。
场振荡和同步电路
场振荡和同步电路由T\(_{1}\)～L5及外接元件组成。其中，T\(_{4}\)、T5组成施密特触发器，T\(_{2}\)为定时电容器6C8 的放电开关，T\(_{1}\)是射随器，T2、T\(_{6}\)是脉冲放大器。自由振荡过程如下：

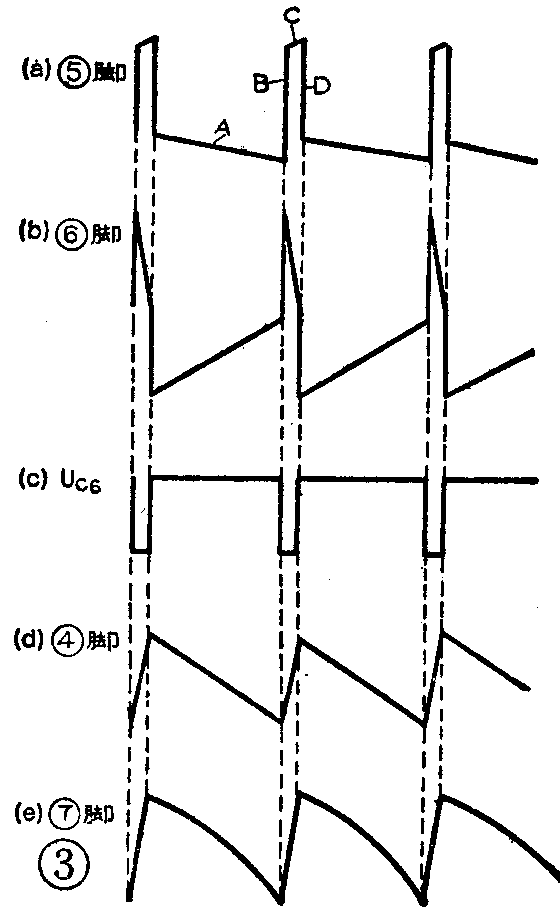

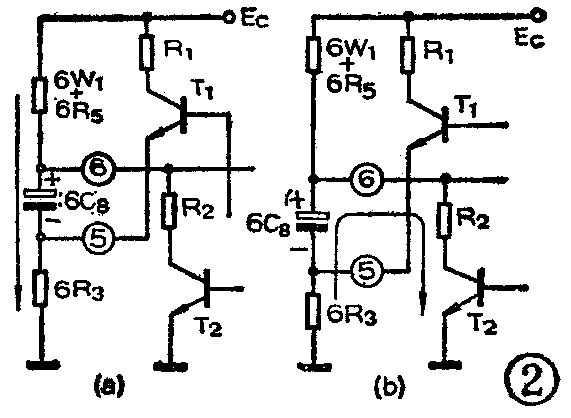

由于T\(_{5}\)基极电位由电源电压直接经电阻R9、R\(_{1}\)0分压确定，即UB6=（R\(_{1}\)0/R9+R\(_{1}\)0）EC≈0.4E\(_{C}\)。而T4基极电位由外接电路控制。因外接定时电容6C\(_{8}\)两端电压不能突变，故在刚接通电源后的瞬间，6C8两端电压为零，T\(_{4}\)处于截止状态而T5处于导通状态。T\(_{4}\)截止时，其集电极电流为零，集电极电位等于电源电压，使得T3因基极无注入电流也处于截止状态，因而使T\(_{1}\)、T2也截止。电源E\(_{C}\)通过6W1、6R\(_{5}\)、6R3给电容6C\(_{8}\)充电（见图2a）。⑥脚电位随着电容6C8上的充电电压增加而升高，⑤脚电位则随着充电电流的减小而降低。由于T的截止，T\(_{6}\)基极为低电位处于截止状态，其集电极为高电位。此时，⑤脚、⑥脚及T6集电机所对应的电压波形如图3a、b、c的A段曲线。
当⑥脚电位升高到比T5基极电位U\(_{B5}\)=0.4EC还高时，触发器T\(_{4}\)、T5的工作状态发生翻转，T\(_{5}\)截止、T4导通。使T\(_{3}\)、T1、T\(_{2}\)饱和导通，T3集电极输出正跳变电压给T\(_{6}\)基极，使其饱和导通，T6集电极跳变为低电位。T\(_{1}\)的导通使⑤脚电位抬高，⑥脚电位也抬高了。此时，⑤脚、⑥脚及T6集电极电压波形如图3a、b、c的B段曲线。
T\(_{1}\)、T2、T\(_{3}\)导通后，电容6C8通过T\(_{2}\)放电（见图2b），⑥脚电压随着电容6C8放电而下降，而⑤脚电位则随着放电电流的减小而上升。由于T\(_{3}\)集电极仍保持较高电位，故T6集电极仍然维持低电位。此时，⑤脚、⑥脚及T\(_{6}\)集电极电压波形如图3a、b、c的C段曲线。
随着电容6C\(_{8}\)的放电，⑥脚电位下降到低于T5的基极电位时，触发器的工作状态再次发生翻转，T\(_{4}\)再次截止、T5再次导通，相应地T\(_{3}\)、T1及T\(_{2}\)也再次截止。由于T3的截止，使⑤脚、⑥脚电位迅速下跌，T\(_{6}\)基极再次为低电位，其集电极再次为高电位。此时，⑤脚、⑥脚及T6集电极电压波形如图3a、b、c的D段曲线。
电容器6C\(_{8}\)放电结束，通过6W1、6R\(_{5}\)3再次充电。这样反复进行，便形成周期性振荡，并在T\(_{6}\)集电极输出负脉冲，送至锯齿波形成电路，作为开关脉冲。
当场同步脉冲通过积分网络6R\(_{1}\)、6C1、6R\(_{2}\)、6C2再经耦合电容6C\(_{3}\)送至⑤脚，便瞬时抬高⑤脚、⑥脚电位，达到同步目的。其同步过程与KC581集成电路基本相同（见本刊1980年第10期），这里不再重述。
锯齿波形成电路
锯齿波形成电路由T\(_{7}\)～T9及④脚外接电容6C\(_{5}\)、电阻6R4等组成，见图1。
PNP型管T\(_{7}\)和NPN型管T8、T\(_{9}\)构成PNP型复合管。由场同步振荡器送来的开关负脉冲（图3c）加到T7的基极。在开关脉冲未到来时， T\(_{1}\)～T9截止，电源E\(_{C}\)通过电阻6R4给电容6C\(_{5}\)充电，在④脚形成锯齿波的下降段，如图3d。当开关负脉冲加到T7基极时，T\(_{7}\)～T9饱和导通，电容6C\(_{5}\)上的电压迅速通过T7～T\(_{9}\)放电，在④脚形成锯齿波的上升段。
④脚和⑦脚间外接6W\(_{2}\)和6C6等组成的积分校正网络，6C\(_{7}\)为耦合电容。④脚输出的线性下降的负向锯齿波经校正网络后，在⑦脚得到上凸的负向锯齿波，如图3c。调整6W2可以改变上凸的程度，6W\(_{2}\)、6C6的数值越小上凸得越多。6W\(_{3}\)为场幅调节电位器，调节6W2、6W\(_{3}\)可以改变⑦脚电位。
场输出电路
场扫描输出电路由T\(_{1}\)0～T19构成，其中T\(_{11}\)、T12组成PNP型复合管作前置放大级，T\(_{14}\)为推动级，T16～T\(_{19}\)组成输出级。T10为被D\(_{2}\)偏置的恒流源，作复合管T11；T\(_{12}\)的有源射极负载，T13为被D\(_{5}\)偏置的恒流源，作复合管的有源集电极负载。D2～D\(_{5}\)、R14～R\(_{17}\)二极管电阻网络，作负合管的偏置电路。由图可知：T11的基极电位U\(_{B11}\)=\(\frac{1}{2}\)EC-U\(_{D4}\)，显然，其射极UE11近似等于1;2E\(_{C}\)。T11的射极通过电阻R\(_{2}\)0、R26连至输出级的中点即①脚。电阻R\(_{26}\)作为直流负反馈电阻，以稳定输出级的静态工作点。
经积分网络校正后送来的锯齿波电压，通过耦合电容6C\(_{7}\)和⑦脚加到T11的基极，经放大后送至推动级T\(_{14}\)。在电阻6R4上取得的输出锯齿波电压，通过电容6C\(_{4}\)和⑨脚加到T11的射极，为交流负反馈，以改善流过偏转线圈的锯齿波电流的线性。
推动级T\(_{14}\)的集电极负载电阻是R23，电容C\(_{1}\)用作相位校正，以消除高频寄生振荡。
场输出级的复合管T\(_{16}\)、T17等效为NPN型管，T\(_{18}\)、T19等效为PNP型管，它们共同组成准互补型OTL场输出级。D\(_{7}\)、D8和T\(_{15}\)是输出级的直流偏置电路，对直流而言，具有三个B-E结的压降，使输出级工作于甲乙类，以克服交越失真；对交流而言，其动态内阻很小，因此加到T16、T\(_{18}\)基极的信号电压相等。①脚和③脚间外接电容6C9为自举电容。
最后说明一下二极管D\(_{6}\)和⑨脚外接电阻6R9的作用。
我们知道，场扫描逆程期间，偏转线圈两端有高的脉冲电压产生，使输出级中点即①脚电位突然升高，场输出管T\(_{16}\)、T17的发射结和集电结同时处于反向饱和导通状态，偏转线圈电流的一部分从T\(_{16}\)、T17的射极流向集电极进入电源。其基极电压将不能控制集电极电流。因此，使逆程（回扫）时间基本上与输入信号无关，而由偏转线圈本身的参数决定。逆程时间过长，将影响电视图象的重显率。在不改变偏转线圈本身参数的情况下，如何调整回扫时间，以满足要求，对于该集成电路有两种方法。
1．改变⑩脚电压U\(_{⑩}\)
如图4所示，在逆程期，由于①脚电位突然升高，使二极管D\(_{6}\)导通，并使①脚电位箝位在U⑩+U\(_{D6}\)＋UBE18。所以改变⑩脚电压U\(_{⑩}\)即可改变回扫脉冲箝位电平，达到调整回扫时间的目的。因为扫描逆程被拉长的原因之一是T16、T\(_{17}\)的饱和压降太大，即它们的内阻太大。扫描正程期间偏转线圈Ly充电，扫描逆程前半段，L\(_{y}\)中感应的电动势使T16、T\(_{17}\)反向饱和导，Ly通过T\(_{16}\)、T17向电源E\(_{C}\)放电。如果T16、T\(_{17}\)的内阻较大，EC又低，L\(_{y}\)的放电电流小，放电速度慢，致使扫描逆程时间被拉长。当加入二极管D6，并使⑩脚接高电位，那么扫描逆程前半段L\(_{y}\)中贮存的磁能，增加了一条新的放电回路，即通过T18的EB结、D\(_{6}\)的正向电阻，向U⑩放电，逆程反峰电压被箝定在高电平，不再单独通过T\(_{16}\)、T17放电。同时，⑩脚电位高，电感L\(_{y}\)中贮存的能量向高电位放电，放电内阻又小，放电电流大，放电速度快，从而缩短了逆程时间。这主要是缩短了逆程前半段的时间，但同时也提高了逆程脉冲幅度。一般⑩脚电压越高，逆程时间越短，逆程脉冲幅度越大。⑩脚的电压一般在电源电压EC～18V之间选择。
2.改变⑨脚和②脚之间外接电阻6R\(_{9}\)阻值，降低输出级中点电位U①。
在静态情况下，⑨脚电位等于①脚电位，约为12E\(_{C}\)。当⑨脚和②脚间接入电阻6R9时，将有电流I通过电阻6R\(_{9}\)和R26，如图5。电流I在电阻R\(_{26}\)上的压降会使输出级中点即①脚电位下降，从而也会使回扫时间缩短，但与上述情况不同。我们知道，扫描逆程时间变长的原因除了上述因素外，扫描逆程后半段，随着Ly的放电电流减小，T\(_{16}\)、T17由反向饱和导通逐渐变为正向饱和导通，流过T\(_{16}\)、T17的电流反向，并向放大状态过渡。若此时T\(_{16}\)、T17的集一射极间电压U\(_{CE}\)较高，则其动态范围大，由正向饱和状态向放大状态过渡的时间就缩短，逆程时间也就缩短。所以，利用R26上的压降使①脚电位降低，实际上是增大T\(_{16}\)、T17的动态范围，缩短T\(_{16}\)、T17由正向饱和导通状态向放大状态过渡的时间。6R\(_{9}\)阻值越小，电流I越大，R26上的压降也越大，①脚电位越低，逆程时间也就越短。但是①脚电位若太低，又会使T\(_{18}\)、T19的动态范围缩小，引起扫描正程后半段失真，严重时，引起光栅下部卷边。一般6R\(_{9}\)为8.2K左右。(郑凤翼)
