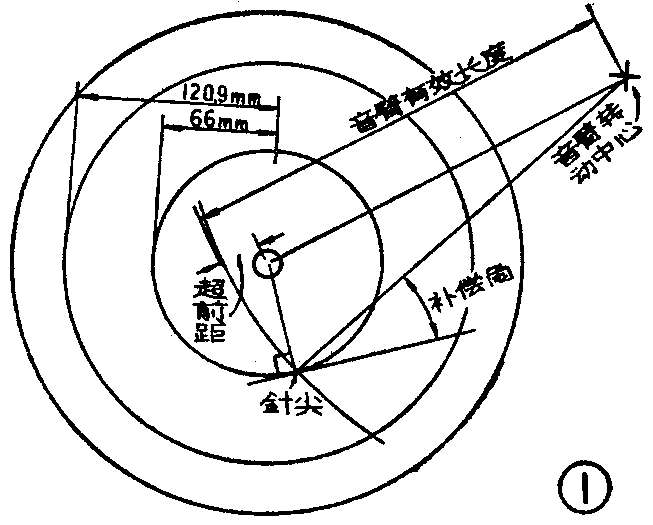

一般装有固定支轴式音臂的电唱机,在播放唱片时都存在某种程度的循迹误差失真,这是因为在给唱片录音时,刻纹头的运动轨迹是一条直线;而当唱片放音时,唱针随着唱片的旋转向内槽移动,运动轨迹是一段圆弧,因此唱针的运动轨迹与刻纹头运动轨迹不重合,在唱针的振动轴和唱片声槽切线之间形成一个夹角,此夹角被称为循迹误差角。由于这个误差角的存在,会使唱片在放音时产生失真,这种失真就叫水平循迹误差失真。为了减小这种失真,一般是将音臂的形状作成弯曲形结构,即音臂的前端向内侧弯曲成一定的偏斜角度(称为补偿角,又称偏置角),并使唱针针尖超过唱盘转动中心一段距离(称为超前距)。这一理论是著名学者H.G.Baerwald在1941年对循迹误差做了详细的数学分析后提出的,并成了以后音臂设计和制造者的依据。根据这个理论可以得出:假若唱针能在距唱盘转动中心66mm和120.9mm两点产生的循迹误差角为0°,则在唱片其它各处的循迹误差也将降至最低程度。而要满足这一条件,必须保证音臂在安装唱头后,具有最佳的超前距和补偿角,这一点是很重要的。最佳超前距取决于音臂的有效长度,详见附表。有关前面提到的几个名词的概念,只要看一看图1就明白了。
音臂轴心至 最佳超 音臂有 音臂轴心至 最佳超 音臂有
转盘轴心距 前 距 效长度 转盘轴心距 前 距 效长度
离(mm) (mm) (mm) 离(mm) (mm) (mm)
178.9 21.1 200 207.6 18.4 226
180.1 20.9 201 208.7 18.3 227
181.2 20.8 202 209.8 18.2 228
182.3 20.7 203 210.9 18.1 229
183.4 20.6 204 211.9 18.1 230
184.5 20.5 205 213.0 18.O 231
185.6 20.4 206 214.1 17.9 232
186.7 20.3 207 215.2 17.8 233
187.8 20.2 208 216.3 17.7 234
189.0 20.0 209 217.4 17.6 235
190.1 19.9 210 218.4 17.6 236
191.2 19.8 2ll 219.5 17.5 237
192.3 19.7 212 220.6 17.4 238
193.4 19.6 213 221.7 17.3 239
194.5 19.5 214 222.8 17.2 240
195.6 19.4 215 223.8 17.2 241
196.7 19.3 216 224.9 17.1 242
197.8 19.2 217 226.0 17.0 243
198.9 19.1 218 227.1 16.9 244
200.0 19.0 219 228.1 16.9 245
201.1 18.9 220 229.2 16.8 246
202.1 18.9 221 230.3 16.7 247
203.2 18.8 222 231.4 16.6 248
204.3 18.7 223 232.4 16.6 249
205.4 18.6 224 233.5 16.5 250
206.5 18.5 225

为了保证唱头更换好后超前距和补偿角处于最佳状态,我们可以自己动手制作一个循迹误差校正尺,以对超前距和补偿角进行必要的校正。校正尺的具体制作方法如下:

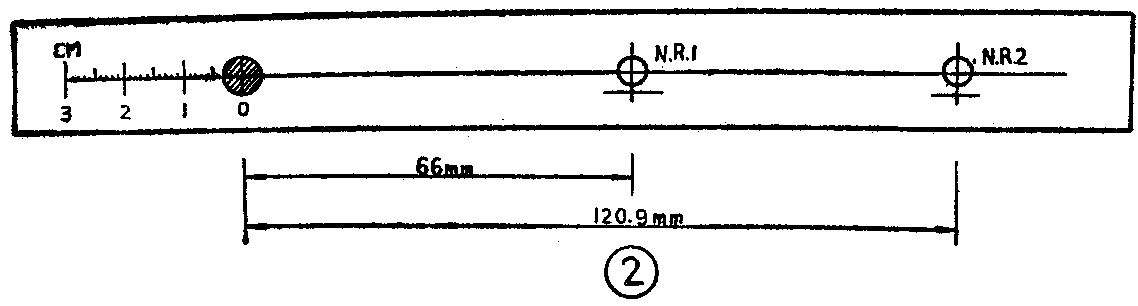

找一块硬纸板,制成如图2所示19cm×2cm形状的校正尺。先在纸板中间画一条长17cm的线段,接着在线段的一端标出30mm的刻度,其中O点即为唱机转盘轴心点,然后以O点为中心。向另一边再量出66mm和120.9mm两点,并如图所示做上N.R.1和N.R.2的标记。最后再在尺子上O点处打一个圆孔(注意:圆孔的内径一定要和唱盘轴的外径相同,以便使尺子能紧套在唱盘轴上转动),校正尺就算制作成功了。

为了制作方便和测量准确,此校正尺也可以用坐标纸贴在硬纸卡上制成,效果会更好。
校正尺做好以后,即可对新装唱头的超前距和补偿角进行检查和校正。方法是:先用较准确的尺子精确地量出音臂轴心到转轴中心之间的距离,并从附表中查出正确的超前距,然后如图3所示,把校正尺套在转盘轴上,旋动校正尺,使尺子中心的17cm线段与音臂轴心到转盘轴心的连线重合,移动音臂,使针尖落到校正尺的中心线上,读出针尖超出转盘轴心的距离,这就是唱针的实际超前距。若此读数与表中所给出的正确的超前距不符,则可把唱头(吊装式的)的安装螺丝钉旋松,前后调整唱头的位置,使超前距符合要求,即调好了唱针的超前距,再将螺丝钉拧紧即可。

超前距调整好以后,接着校正补偿角。先转动校正尺和音臂,把唱针尖置于校正尺上的N.R.1点,仔细观察唱针杆是否与校正计上的中心线成直角(见图4),若不成直角,可小心地旋松唱头的固定螺丝钉,在不改变唱针超前距的前提下,如图5所示左右稍稍转动唱头体,使它们成直角,此时这一点的循迹误差角就调到0°了。同理,可用同样办法在N.R.2点进行校正。必须注意:N.R.1和N.R.2两点的校正相互有牵制,要反复校正几次,才能逐步使两点的循迹误差角都接近0°。另外应注意,在做上述各项调整时,一定要小心谨慎,轻拿轻放,以免失手碰坏唱针。(梁宣虎)
