上一期分析了这种新型扩音机的原理，本文继续讲讲它的安装与调试方面的经验。
调试方法
1．功放级的调整：本机采用普通的OTL电路，可得到2×5W的不失真输出功率，频率范围可达20～30000赫±3分贝。读者也可以根据自己的具体条件，选用其它类型的OTL、OCL电路，要求两组放大器的放大倍数要尽量相等。以L声道为例，调试时，可调节W\(_{5}\)，使F点电压保持在10伏左右。调节2R27，使功放级静态电流保持在20毫安左右。适当调节2R\(_{2}\)0，可减小整机的不对称失真。

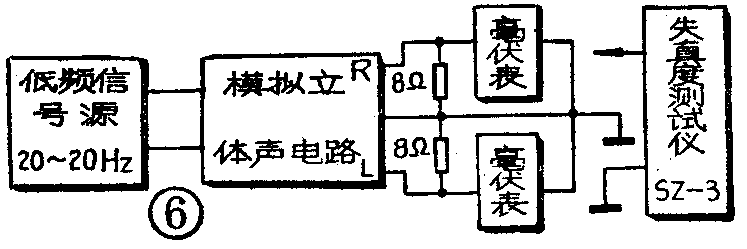

2．双T电桥网络调试：如果所选阻容元件数值足够精确，误差不超过5％，则焊接好以后不用调试就能达到满意的效果。因此在条件许可情况下，应尽量选用精度高、温度系数小的阻容件，并且用电桥检测元件的具体数值。下面介绍一下用仪表调试的方法：接线图如图6。低频信号源应在20赫～20千赫范围内连续可调。
①测试校准功放电路的频响和灵敏度：将音频信号发生器输出的1千赫信号，分别从CKL和CKR插孔输入（此时开关K\(_{2}\)拨在“立体声”位置），将W3音量电位器调到最大，W\(_{1}\)、W2、W\(_{4}\)滑动臂都调到中间位置，然后调节信号源幅度，观察并测试每个声道的最大输出功率，使其不失真输出功率能达到2×5W即可。之后，将信号源幅度固定在100毫伏，调节W3，使输出电压达到4伏。调节W\(_{4}\)，使左、右声道的输出功率相等。连续调节信号源频率，可在对数坐标纸上分别画出发、右声道的频响特性曲线。这以后就不要再动W1～W\(_{4}\)电位器的旋钮了，以免破坏已调好的基准状态。
②粗调双T电桥：将开关K\(_{2}\)拨到“模拟”位置，将信号源从插孔CKR输入，连续调节音频信号发生器的频率旋钮，使频率在20～20000赫范围内连续变化，注意观察图6中毫伏表的读数，每个声道应能看到此起彼伏的三次变化，其峰值约为24伏左右，谷值接近零伏。如果有较大误差，则应仔细检查双T电桥的接线是否有错误，阻容元件的数值是否准确。
③精调：其任务主要是校准每个双T电桥的谐振频率f\(_{o}\)和“谷值”βTo，其中β\(_{To}\)指在频率为fo处双T电桥的传输系数值。如图2中的R\(_{1}\)、R2、C\(_{1}\)、C2数值准确，则可通过微调C\(_{3}\)的电容量或微调R3的阻值来校准f\(_{o}\)。具体到图1电路就是：调1C16、1R\(_{2}\)0可校准fo=1800赫；调1C\(_{21}\)、1R28可校准f\(_{o}\)＝200赫；调1C6、1R\(_{7}\)可校准fo=5400赫；调1C\(_{11}\)、1R15可校准f\(_{o}\)=600赫。在fo处，β\(_{To}\)应近似为零，正常情况下波谷值比波峰值应有40分贝（即100倍）的衰减。如果调试时βTo较大，降不到规定值，应检查电路是否有交流声干扰或其它杂音干扰。
3．在电源电压比较稳定的地区，可参照图1配置整流电源。变压器容量应在40瓦以上，次级线圈线径应在1毫米以上，级间加屏蔽层。如果电网交流电压波动较大，应考虑采用稳压电源，此时变压器次级交流电压应升高到22～24伏。元器件选用及制作工艺

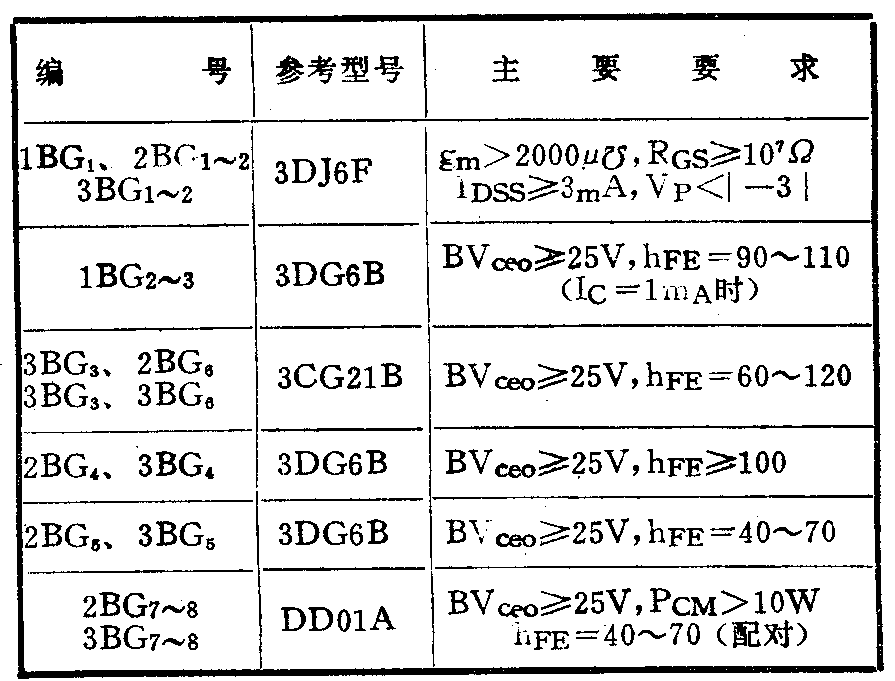

一、所有晶体管的选用要求参见附表。

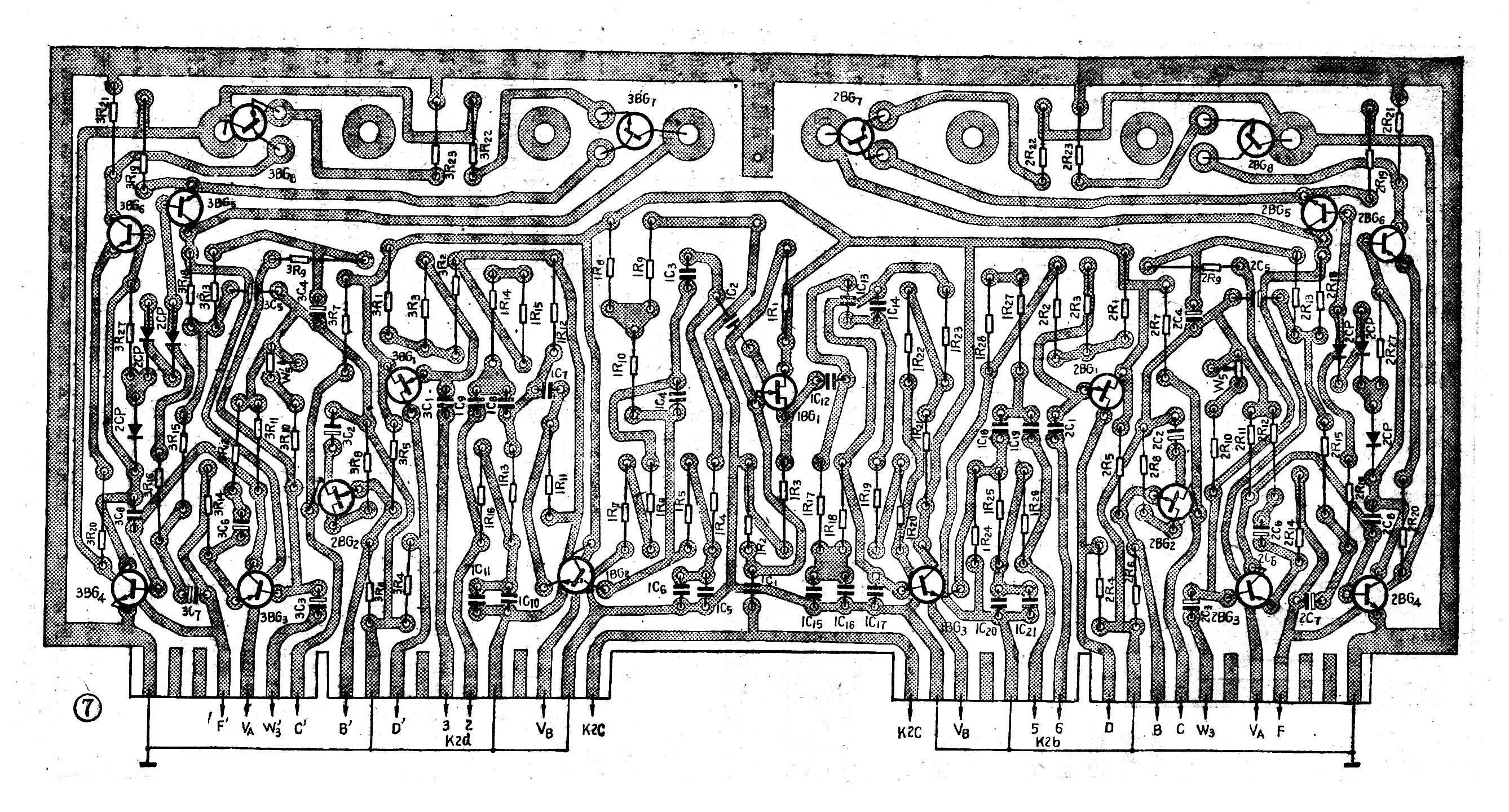

图7为扩音机的印刷线路板图，可配用18线插座，也可以直接将导线焊接在印刷板上。
由于场效应管输入阻抗极高，容易受到杂音的干扰，因此应特别注意元件的排列与布线。本机音调控制电路中的RC元件，不安装在总印刷线路板上，而是另设了一块印刷线路板。（如图8），并且将这块小印刷板安装在双联音调电位器附近，不但大大缩短了引线，还将原来的12根引线减少到6根，从而有效地降低了杂音。

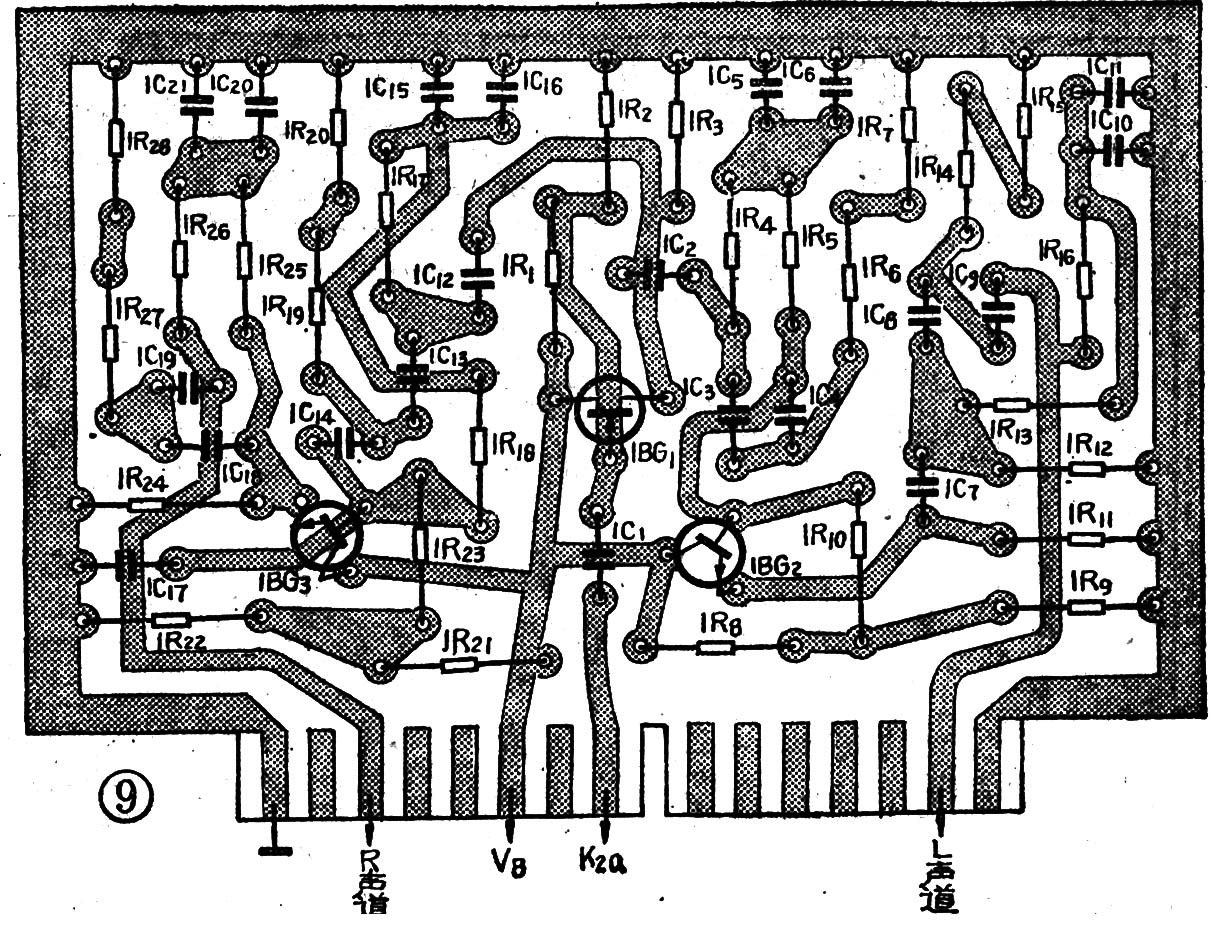

有些读者手头已经有了现成的双声道OTL或OCL扩音板，制作时就只需再配备一个模拟头就行了。所谓模拟头就是指图1中两个声道虚线方框图以前的一些电路，显然它包括了四个双T电桥、几个阻抗匹配级等。模拟头的印刷线路板见图9，此印刷板可配接15线插座。应该特别注意，所配用的双声道立体声扩音机，两个声道的输入阻抗都应大于500千欧，才可直接配接。
要特别注意接地线的连接方法。①整流电源或稳压电源部分（包括滤波大电容），其地线应是自己先联接好后再与扬声器地线、扩音机输出端地线相联，这一部分的接地线必须与机壳绝缘。②CKL、CKR插孔的接地端应接机壳，并且用屏蔽线与印刷板上的地点相联。
另外，要注意电源变压器的安装位置，这方面的具体要求请参考本刊1982年第9期、第11期有关文章。电源变压器铁心不要紧贴机壳，并应与机壳绝缘。K\(_{2}\)、K3、W\(_{1}\)～W4的联线，其长度如超过5厘米，应采用屏蔽线。6R\(_{1}\)～6R6几个衰减电阻，可直接焊在K\(_{3}\)上，以降低噪音。（朝阳）
