固定可变电容器的方法

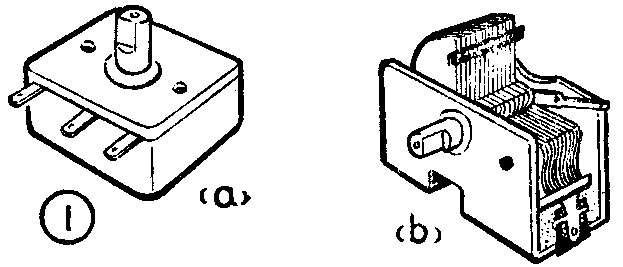

(沈 征)常用的可变电容器有两种类型：一种是密封固体介质可变电容器，外形如图la所示；另一种是空气介质可变电容器，外形如图1b所示。由于此两种电容体积和构造不同，安装方法略有不同。
（一）用螺钉直接固定。两种可变电容器上都有套了丝扣的孔，在线路板上打上三个孔，即可用螺钉固定。打孔时，可在线路板上安放位置处打好穿旋轴的Q孔（直径10毫米）。然后把可变电容器侧放，旋轴端对准Q孔，如图2所示。通过A、B两点作两条垂直于可变电容器AB边的垂线，经Q孔的圆心，作AB线的平行线，与两条垂线相交于C、D两点，在此两点上打直径为3毫米的小孔。找两个合适的螺钉固定即可。
（二）用支架固定

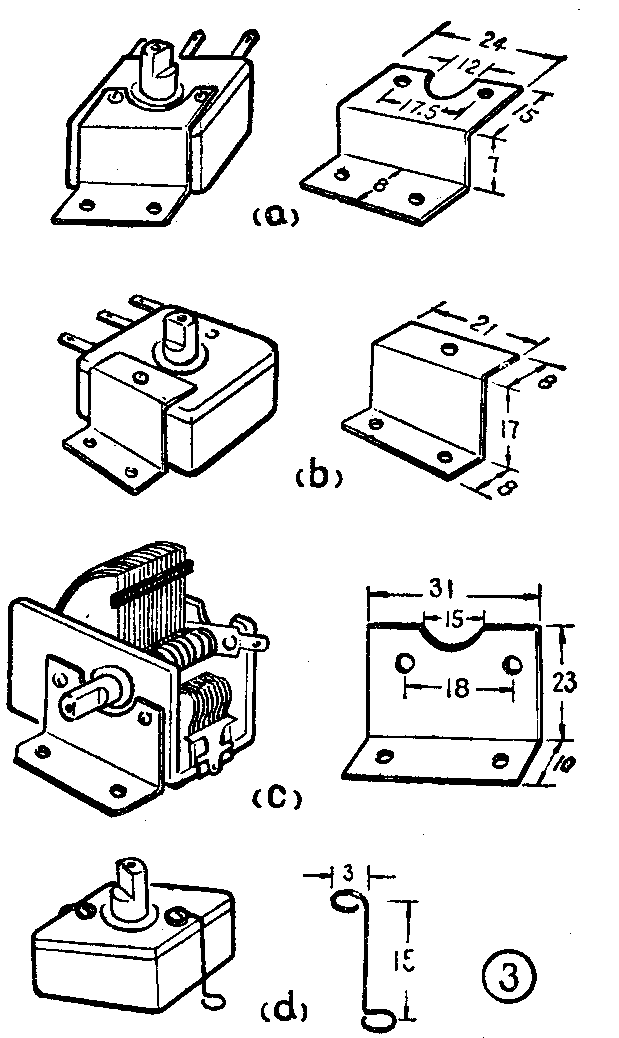

用罐头盒的铁皮或其它金属片按图3（a）（b）（c）所示做几个支架来固定双连。其中图3（a）为双孔支架，固定双连牢靠，但要剪一个半圆缺口，制作起来稍复杂一些。图3（b）为单孔支架，制作简单，可用两个单孔支架来固定。图3（c）是固定空气可变电容器的支架。支架固定在电路板上，可用螺丝钉或铆钉，如果是固定在铜箔一边，也可用焊锡焊牢。
另外还可用直径1.5～2毫米的铜丝或铁丝做支架，如图3（d）所示，这种支架简单易行，不需要打眼，所以适合没有手摇钻的爱好者仿制。
固定中频变压器的方法

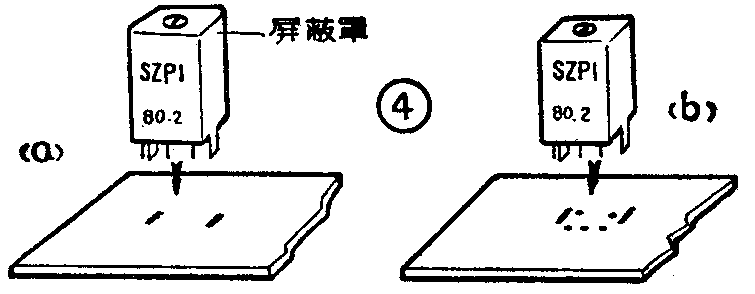

中频变压器的外形如图4所示，它的屏蔽罩下部有两个固定脚，内部线圈有五个引出脚。先把外罩的两个长脚在印台上蘸一点印油（钢笔水也可），然后象盖图章一样在固定处盖一下，这样在电路上留下两个较长印迹，见图4（a），然后打上孔。在线圈的五个引出脚上蘸上点印油，再把屏蔽罩的两个固定脚插入打好的孔内，则线圈的五个引线脚就在线路板上留下印迹。如果其中有个别脚没有留下印迹，可能是引线脚太短造成，可先在有印迹的地方打上孔，这样打好孔的部位引线脚可插入，再打印一次，上次未留印迹处这次也能打出印迹，再补打出孔来。打好所有的孔以后，把屏蔽罩的两个固定脚折弯，即可固定。
