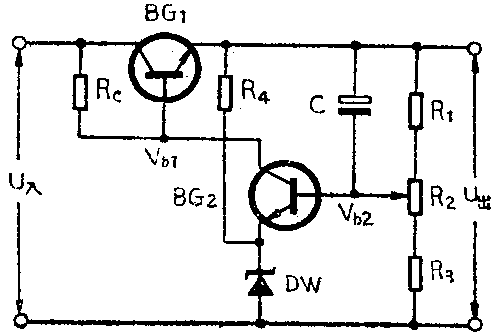

右图为串联型晶体管稳压电源的稳压电路，U\(_{λ}\)为整流滤波后的直流电压，U出为输出的稳定电压，BG\(_{1}\)为调整管，BG2为比较放大管，R\(_{C}\)为BG2集电极负载电阻，R\(_{1}\)、R2、R\(_{3}\)为取样电阻，R4与DW给BG\(_{2}\)提供基准电压。请你想一想，电容C在电路中起什么作用？
想想看答案
我们知道，稳压电路的作用，就是保证当负载电阻变化或输入电压U\(_{入}\)变化时，U出不变。这是通过稳压电路的闭环反馈作用来实现的。例如，当负载电阻变大而使U\(_{出}\)上升时，由于R1、R\(_{2}\)、R3的分压作用．将使V\(_{b2}\)升高，并经BG2的反相放大作用使V\(_{b1}\)下降，随着便是BG1的射极电流减小，因而使U\(_{出}\)基本保持不变。但是，由于整流滤波以后的电压U入中含有各种频率谐波的交流成分，因此使输出端也含有这些成分，即所谓的纹波电压。增加电容C，就是为了更好地抑制纹波电压的。我们知道，电容C对交流信号呈低阻抗，频率越高，阻抗越低，通过它越容易。所以U\(_{出}\)中的高次谐波就通过电容C全部加到BG2的基极（不必通过R\(_{1}\)、R2、R\(_{3}\)的分压作用）。加到BG2基极的交流信号通过闭环反馈回路的过程与稳压过程相同。由此可见，加了电容C就加强了对U\(_{出}\)中的纹波电压的抑制作用，因而使U出中的纹波电压大大减小。（春荣）
