（温晓明）大家都知道这个古老的故事：从前，有位船夫随身带着一只粮、一只羊和一棵白菜过河。因为船小，一次摆渡只允许船夫带一只动物或一颗白菜，但是如果把狼和羊留在岸上，狼就会吃掉羊；如果把羊和白菜留在岸上，羊又要吃掉白菜；不过狠不吃白菜。在这种情况下，船夫怎样安排摆渡才好呢？我们推荐一个小巧简单的电子装置，通过扳动开关可以找出最佳渡河方案。
电路简介
本电子装置电路见图1。转换开关K\(_{1}\)～K4转换到“1”、“ 2”位置，是表示“船夫”、“羊”、“狼”和“白菜”渡到河这边岸上或对岸的位置。
与非门 F\(_{1－1}\)、F2－1、F\(_{3－1}\)、F3－2和转换开关K\(_{1}\)～K4一起组成控制电路。发光二极管 LED\(_{1}\)、LED4和与非门F\(_{2}\)-2、F3－3、F\(_{3}\)-4、F1－2、扬声器等组成声光报警电路。在“渡河”过程中，一旦某边岸上出现危险情况（狼吃羊或羊吃白菜）时，发光二极管LED\(_{1}\)或LED2便会发亮，并准确地指示出现险情发生在哪边岸上。与此同时，扬声器也发出频率为500Hz左右的音频振荡信号。
下面结合具体动作，来介绍一下电路的工作过程：
摆渡开始前，开关K\(_{1}\)～K4均应置于“ 1”，相当于“船夫”、“羊”、“狼”、“白菜”都在河这边岸上。此时，与非门F\(_{3}\)-2的“ 9”、“10”端均为高电位，所以输出端“ 8”为低电位。 F3－1的输入端“12”、“13”均为低电位，所以它的输出端“11”为高电位。F\(_{2}\)-1的“4”、“5”端为低电位，“3”端为高电位，所以它的输出端“ 6”为高电位，发光二极管LED2不亮。而F\(_{1}\)-1的输入端“11”为低电位，“ 9”、“13”均为高电位，它的输出端“ 8”为高电位，LED1也不亮。由于此时F\(_{2}\)-2的输入端均为高电位，所以 F2－2的输出端“ 8”为低电位，由F\(_{3－3}\)、F3-4等组成的振荡器不工作，所以喇叭不响。
摆渡开始时，设K\(_{1}\)、K2均置于“ 2”位，而K\(_{3}\)、K4仍为“1”位，此时相当于船夫先带着羊过河。利用上面的分析方法可知，F\(_{1}\)-1、F2-1的输出端均为高电位，两个发光管都不亮，喇叭也不响，说明两岸均无险情发生。如果不是这样，而是“船夫”先带着“狼”过河，即开关K\(_{1}\)、K3置于“2”、K\(_{2}\)、K4置于“ 1”，此时F\(_{3}\)-1、F3－2的输出端均为高电位，而F\(_{1－1}\)的输入端均为高电位，所以 LED1亮；F\(_{2}\)-1的输出端为高电位，LED2不亮。由于F\(_{2－2}\)的两个输入端一个为高电位，一个为低电位，所以F2－2输出端为高地位、F\(_{3}\)-3、F3-4组成的振荡器工作，喇叭响。说明险情发生在这边岸上，即羊吃白菜了。
上面举了两种过河方式，当然还有其他方式，如果方式选得不合适，就会使与非门F\(_{2}\)-2的任一输入端为低电位，便有高电位输出，与非门F3-3打开，振荡器起振，声响器发出报警信号。如果方式选得合适，就不出现报警信号，使船夫和羊等安全渡到对岸。转换开关K\(_{5}\)用以使振荡器停振。需要时，只要将K5置于“ 2”的状态，即可中止声响信号。变换电位器W或C的数值，可选择自己满意的音响。
元器件选择与装配
本文中的集成块是用的TTL中速五输入端双与非门T063两块和二输入端四与非门T065一块，也可用同类其它型号代替。发光二极管选用2EFIA，若用其它型号的发光二极管时，应改变限流电阻R\(_{1}\)和R2的阻值。扬声器Y的功率为 0.1～0.25W。电容C选用4.7μ的涤纶或金属化纸介电容均可。转换开关K\(_{1}\)～K5均为单刀双掷开关。按钮开关也可用电铃开关代替或自制。图中W为4.7K电位器。

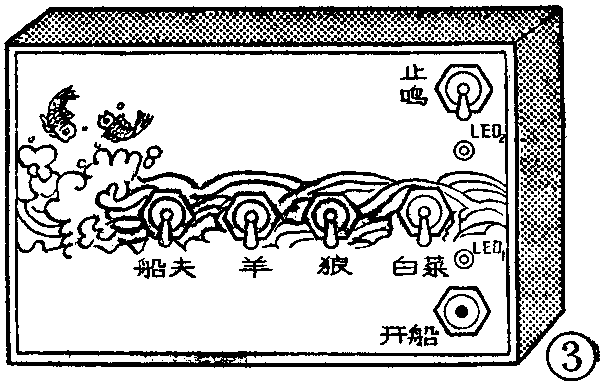

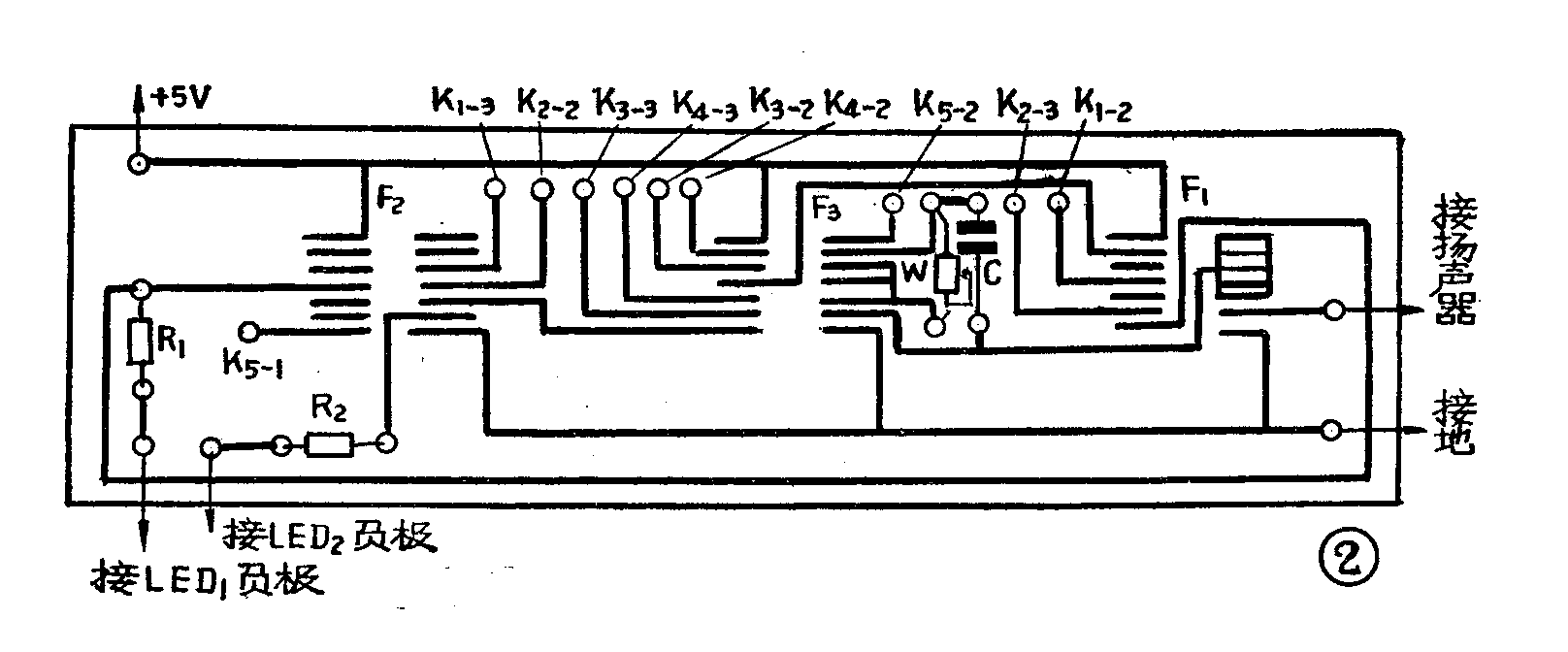

除转换开关K\(_{1}\)～K5、按钮开关、发光二极管、扬声器以外，集成电路、电阻、电容等全都焊接在印刷电路板上，印制板见图2（1：1）。外形见图3。
